Bedienhinweis
DE

8.1 Messbereich [ppm]

Die hohe Empfindlichkeit des SelectH
spürgerätes ermöglicht ein Erkennen von
Gasspuren im ppm-Bereich. 1ppm ist bei-
spielsweise die Menge von 1cm3 Gas in
einem m3 Luft. Beim Herth+Buss SelectH
Gasspürgerät wird bis zu 999ppm in dieser
Dimension gemessen. Beim Übergang zu
1000ppm wechselt die Anzeige in den Bereich
Vol% und schaltet auf 0,1 Vol% (siehe die Ver-
gleichswerte in der nachstehenden Tabelle).
Die Dimension [ppm]: 1ppm = 1 part per
million = 1 Teil pro Millionen Teile
100 % = 1.000.000 ppm
10 % = 100.000 ppm
1 % = 10.000 ppm
0,1% = 1.000 ppm
0,01 % = 100ppm
0,001 % = 10 ppm
0,0001 % = 1 ppm

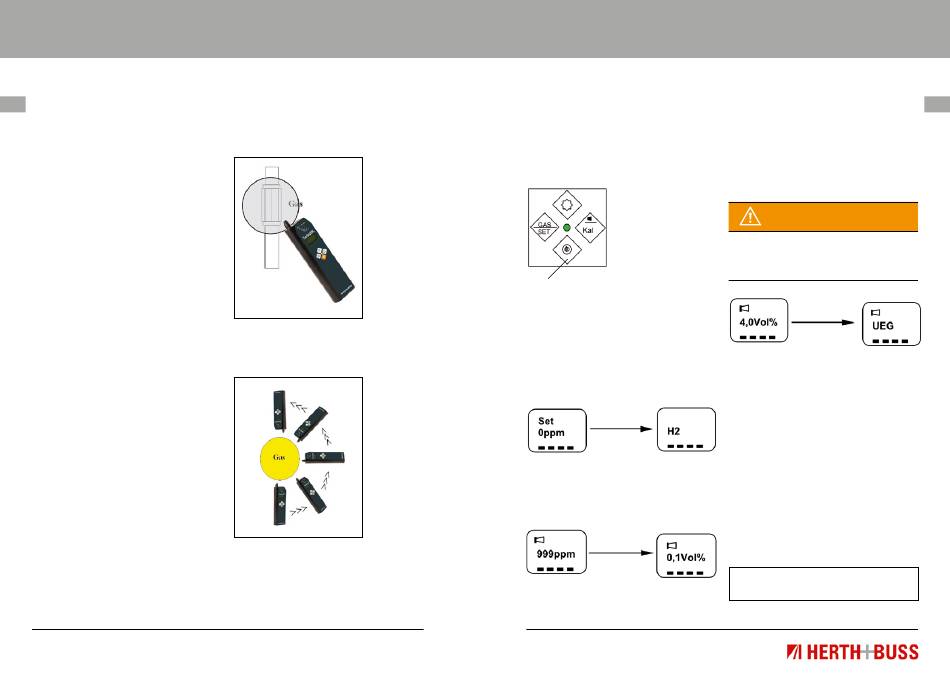

8.2 Erkennen der Leckstelle

Die ausströmende Gasmenge bestimmt –
wie in 8.3 beschrieben – die Ausbreitungs-
weite. Weil aber der Ausbreitungsbereich
nicht bekannt ist, muss jede Verbindungs-
stelle der zugänglichen Leitungsteile abge-
spürt werden. Kommt nun der Sensorkopf
des Gerätes in die „Gaswolke" , dann diffun-
diert das leichte Gas in den Sensorkopf und
wirkt auf den gasempfindlichen Halbleiter.
Für den Messvorgang werden je nach Stär-
ke der Gaskonzentration etwa 2-3 sec ge-
braucht. Das bedeutet für die Prüfpraxis:
www.herthundbuss.com
Ein nur kurzes Heranführen an die Verschrau-
Gas- bung oder an den Fitting mit Hanfgewinde
2
reicht für ein Erkennen kleiner Gasausströ-
mungen nicht aus.
2
8.3 „Umfühlen" der Leitung
mit dem SelectH
2
In der Praxis hat sich ein langsames „Um-
fühlen" der Verbindungsstellen bewährt. So
wird am ehesten die kleine austretende Gas-
blase erkannt.
Bedienhinweis
9. Kurzanleitung
Wichtiger Hinweis: Für alle Details, z.B. Licht-
oder Signal-AN/AUS, Kalibrierungen oder
Aufladen des Gerätes, ist unbedingt die aus-
führliche Bedienungsanleitung zu beachten.
Einschalten durch Betätigen dieser Taste
(nur in gasfreier Atmosphäre) Nach dem
Einschalten blinkt die LCD-Anzeige während
der ca. 50 Sekunden dauernden Aufheizpha-
se im Wechsel zwischen H2 und HEAt. Der
Analogbalken am unteren Rand der Anzeige
baut sich von links nach rechts auf.
Nach Abschluss der Aufheizphase zeigt die
Anzeige 0 ppm. Es kann nun mit den Mes-
sungen begonnen werden.
Bei einer gemessenen Konzentration steigt
die Anzeige zunächst bis 999 ppm, schaltet
10
11
mit 0,1% in den Messbereich Vol%. Bei über
4,0 Vol% erfolgt die Meldung UEG. Diese
wird durch einen Dauerton bestätigt. Anzei-
ge und Signal sind auch durch einen Wech-
sel in „sauberer Luft" nicht zu löschen. In
gasfreier Atmosphäre soll ein Ausschalten
des Gerätes erfolgen.
WARNUNG
Bei einer Gasmeldung mit UEG und
Dauerton kann es sich um ein explosi-
onsfähiges Gas-Luft-Gemisch handeln.
Ausschalten: EIN/AUS-Taste für 2 Sekunden
gedrückt halten.

10. Serviceadresse

Bei Reklamationen, Kalibrierung und Repa-
raturen außerhalb der Gewährleistung, schi-
cken Sie die Geräte bitte an folgende Servi-
ceadresse:
Herth+Buss Fahrzeugteile GmbH & Co. KG
Dieselstraße 2-4
63150 Heusenstamm
Tel: +49 (0) 6104 / 608-0
E-Mail: info@herthundbuss.com
Achtung! Kaufnachweis und
Zubehörteile nicht vergessen.
