Contenu
Chapitre
FR
1. Introduction
1.1 Applications
1.2 Notions et dimensions
1.3

SelectH

symboles
2
2. Utilisation
2.1 Éléments de commande
2.2 Mise en service de l'appareil
2.3
Déroulement de la phase d'échauffement
2.3.1 Affichage de la chaîne de diodes lumineuses
2.4 Mesurage
2.5 Contrôle de fonctionnement avant de commencer le travail de détection de gaz 26
2.6 Commutation automatique vers d'autres plages de mesure
2.7 Dépassement de la LIE et alarme
2.8 Fonctions des touches en mode de mesurage
3. Calibrage
4. Remplacement de la tête du capteur
5. Messages d'erreur
5.1 Codes d'erreur
6. Rechargement des batteries
7. Exigences techniques d'après DVGW 465-4 et caractéristiques techniques
7.1 Exigences techniques générales d'après DVGW 465-4
8. Détection des fuites sur le système de climatisation
8.1 Plage de mesure [ppm]
8.2 Reconnaitre la fuite
8.3
« Palper » le contour du tuyau avec le SelectH
9. Mémento
10. Adresse du service après-vente
www.herthundbuss.com
Page
23
23
23
23
24
24
24
25
25
25
26
26
27
28
28
28
28
28
29
29
29
30
30
30
2
31
31
22
Notice d'emploi
1. Introduction
1.1 Applications
Le détecteur de fuites de gaz SelectH est
2
un détecteur de fuites de gaz d'hydrogène
sélectif et à affichage sensible. Le champ
d'affichage de l'écran va de 0 ppm jusqu'à
la limite inférieure d'explosivité (LIE) du gaz.
Le champ est mémorisé dans le micropro-
cesseur et peut être consulté à partir de cap-
teurs sélectifs. Le SelectH est équipé d'une
2
pompe d'aspiration, d'un GGS 1000 et d'un
GGS 6000.
1.2 Notions et dimensions
ppm
Est l'abréviation de partie par million =
nombre de particules pour un million
d'autres particules - une valeur courante
dans la technique de détection de gaz pour
les quantités les plus petites. 1 ppm corres-
pond à la quantité de 1 cm3 de gaz dans 1
m3 d'air. 1 ppm = 0,0001 Vol%, donc 0,1% de
gaz = 1 000 ppm.
Limite inférieure d'explosivité LIE
À des valeurs précises, mais différentes
selon le type de gaz, du mélange de gaz
avec de l'air (oxygène de l'air), les gaz
combustibles atteignent un point, où ils
s'enflamment sous forme d'explosion sous
l'influence de sources d'inflammation. Cette
limite d'explosion (dès fois également appe-
lée limite inférieure d'inflammation) est de
4,0 % vol pour l'hydrogène. Il suffit donc de
quantités relativement petites pour atteindre
un mélange inflammable.
23

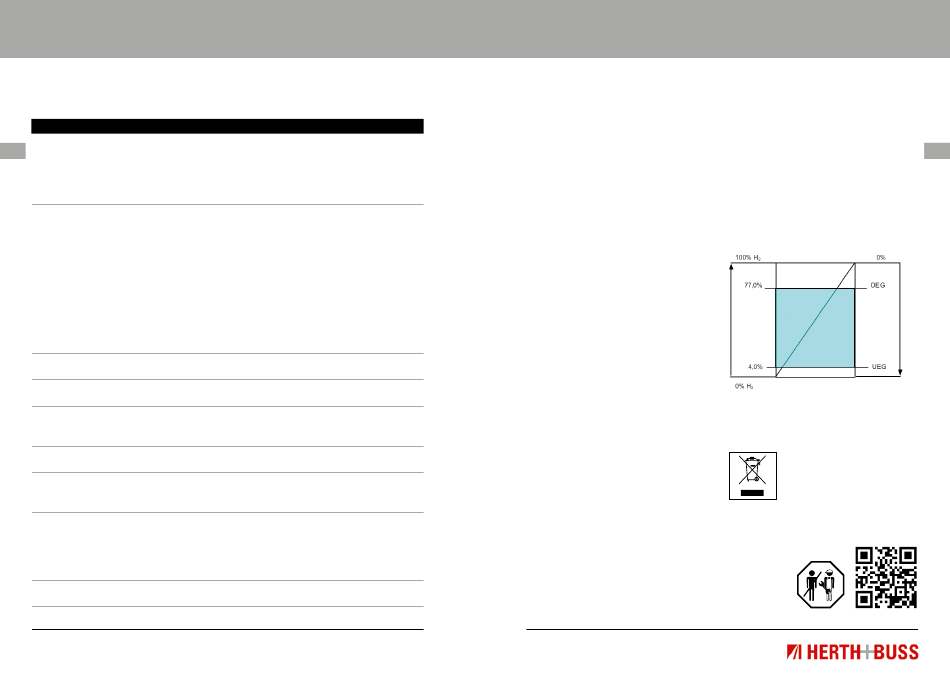

L 'illustration suivante montre ceci sur
l'exemple d'une pièce. Lors d'un remplissage
avec du gaz, la valeur de 4,0 % est vite atteinte.
La plage de 0 % de gaz jusqu'à la LIE est sub-
divisé en % de la LIE. 4,0 % d'hydrogène dans
l'air correspondant à 100 % de la LIE.
Le SelectH signale par des signaux sonores
2
le rapprochement à cette valeur de LIE.
Luft Air
Gas Gaz
Zone
d'explosion
Air Luft
LIE : limite inférieure d'explosivité
LSE : limite supérieure d'explosivité
1.3 SelectH symboles
2
Contactez le fournisseur
d'équipements pour plus de
détails sur la façon de dispo-
ser correctement de ce produit
dans un pays spécifique, conformément aux
exigences du WEEE.
Caractéristiques
techniques :
