Éléments De Commande; Mise En Service De L'appareil - Herth+Buss SelectH2 Bedienhinweis

Notice d'emploi
Consignes de sécurité
Même si la concentration mesurée à une
position de l'appareil dans la pièce - p. ex.
la hauteur de travail courante - se situe en
FR
dessous de la LIE, il se peut qu'à d'autres
endroits dans a pièce ou dans le bâtiment
la concentration soit plus haute et se trouve
dans la zone d'explosion.
Méthode de contrôle de gaz
La méthode de contrôle de gaz avec mé-
lange gazeux 5/95 (5 % d'hydrogène dans
de l'azote) a été conçue pour la détection
des fuites les plus petites, non détectables
avec des méthodes acoustiques. Lors de
l'indication sélective de gaz d'hydrogène, il
n'y a pas d'interférences avec d'autres gaz,
p. ex. le méthane ou le gaz de fermentation.
Si vous souhaitez obtenir une description
détaillée de la méthode avec des exemples
pratiques, adressez-vous à Herth+Buss.
www.herthundbuss.com
2. Utilisation

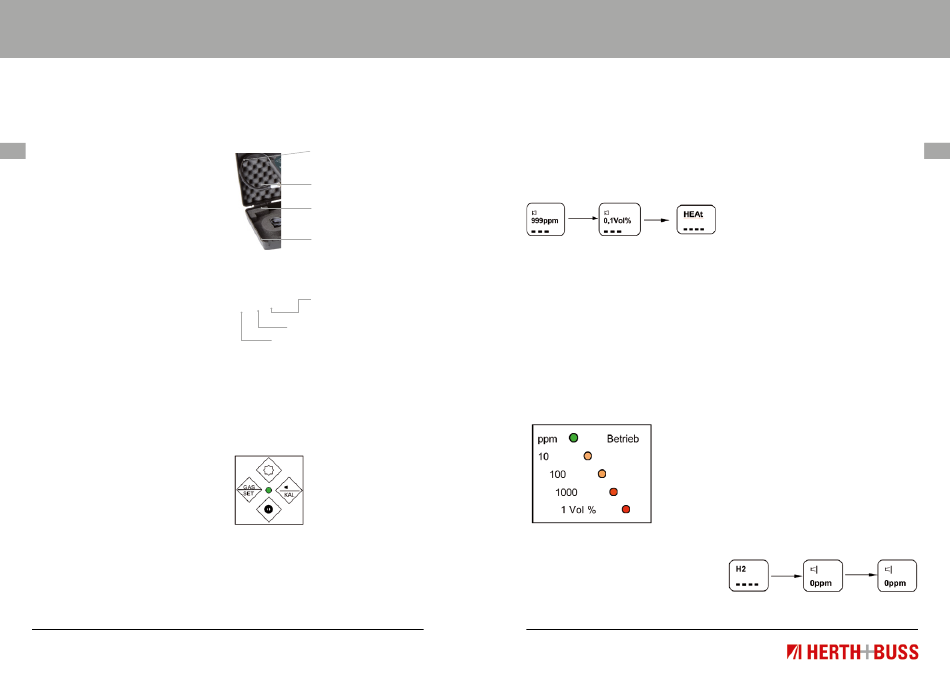

2.1 Éléments de commande
Tuyau d'aspiration
DEL pour différentes
plages de mesure
Écran
Touches de fonction
Prise de rechargement
Contrôle de rechargement
Échappement de gaz résiduaire

2.2 Mise en service de l'appareil

Avant la mise en service, veillez à ce que la
pile rechargeable dans l'appareil soit com-
plètement rechargée. Vous trouverez la des-
cription en détail au chapitre 5.
Maintenir la touche on/off
appuyée pendant env. 2 s.
L 'appareil se met en
marche. Tous les segments
disponibles s'affichent
brièvement sur l'écran.
Ensuite, l'affichage du type de gaz (H2) et
HEAt, qui indique le cycle de préchauffage
d'env. 50 secondes, apparaissent sur l'écran.
Notice d'emploi
2.3 Déroulement de la phase d'échauffement
Le déroulement de l'initialisation est identique
à chaque démarrage. Au fur et à mesure, le
bargraphe analogique augmente vers la droite
sur le barème. Après avoir atteint la valeur
maximale, l'appareil commute vers le mode
de mesurage.
2.3.1 Affichage de la chaîne de
diodes lumineuses
Dans la chaîne des diodes lumineuses, qui se
trouve entre la tête du capteur et les touches
de commande, la première diode indique le
« Fonctionnement ».
Lors de la présence de traces de gaz s'opère
un affichage sur l'écran et des diodes sup-
plémentaires s'allument en fonction de la
concentration. Le signal sonore (qui peut
être arrêté) rend l'augmentation également
audible.
Lors de la mise en service, toutes les
diodes s'allument d'abord pour le
contrôle de fonctionnement.
Une fois la phase d'échauffement d'env.
45 secondes terminée, seule la diode
verte reste allumée et indique l'opéra-
24 25
tionnalité. L 'écran affiche 0 ppm.
En cas de présence et d'augmentation
d'une concentration de gaz, le signalement
s'effectue en étapes de seuil de plus de 100
et 1 000 ppm jusqu'à 1 % vol (10 000 ppm).
En parallèle, l'augmentation de la
concentration de gaz est signalée par
une modification du signal sonore.
2.4 Mesurage
Le déroulement temporel de la phase d'échauf-
fement est suivi par la barre analogique qui
augmente de la gauche vers la droite. Après la
phase d'échauffement, le point zéro du capteur
est déterminé et fait fois de valeur de référence
d'air frais pour le mesurage suivant.
Toutes les diodes lumineuses de seuil sont
uniquement actives au début. La première
valeur de mesure estimée grossièrement
est disponible après 12 secondes environ
et peut uniquement être indiquée par les
diodes lumineuses de seuil.
Une fois la phase d'échauffement terminée,
la commutation en mode de mesurage s'ef-
fectue immédiatement. Ici, l'écran affiche
une faible concentration de gaz en dessous
de 999 en ppm et au-dessus de 999 ppm en
% vol en commençant par 0,1 % vol.
En environnement exempt de gaz cible,
l'appareil doit indiquer 0 ppm.
