Bedienhinweis

DE
Sicherheitshinweise
Auch wenn bei einer bestimmten Position des
Gerätes im Raum – z.B. in üblicher Arbeitshö-
he – eine Konzentration gemessen wird, die
unterhalb der UEG liegt, so kann doch an an-
deren Stellen im Raum oder im Gebäude eine
höhere Konzentrationsansammlung vorhan-
den sein die im Ex-Bereich liegt.
Gasprüfverfahren
Das Gasprüfverfahren mit Formiergas 5/95
(5% Wasserstoff in Stickstoff) wurde für die
Ortung von kleinsten, mit akustischen Me-
thoden nicht ortungsfähigen Leckstellen
entwickelt. Bei einer Selektivität der Anzeige
auf Wasserstoffgas gibt es keine Störungen
durch andere Gase wie z.B. Methangas oder
Faulgas. Um eine ausführliche Beschreibung
der Methode mit Praxisbeispielen zu erhal-
ten, fragen Sie bitte bei Herth+Buss nach.
www.herthundbuss.com

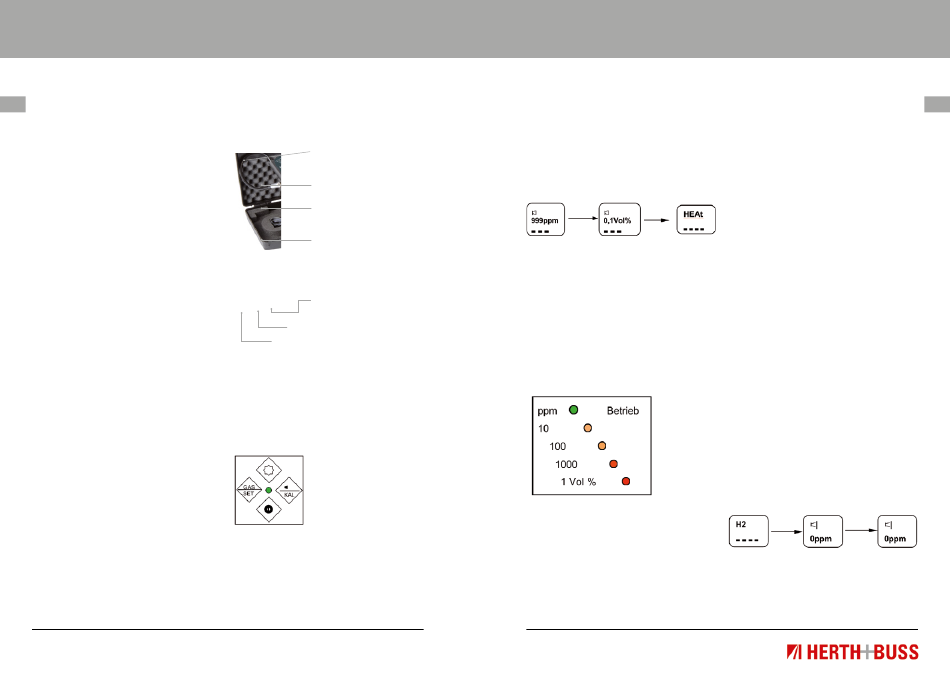

2. Bedienung

2.1 Bedienelemente

Ansaugrohr
LED für verschiedene
Meßbereiche
Display
Funktionstasten
Ladebuchse
Ladekontrolle
Abgas-Austritt
2.2 Inbetriebnahme des Gerätes
Achten Sie vor Inbetriebnahme auf eine voll-
ständige Aufladung der eingebauten Akkus.
Einzelheiten sind im Kapitel 5 beschrieben.
On/Off Taste für ca. 2 s ge-
drückt halten. Das Gerät
schaltet sich ein. Auf dem
Display werden alle zur
Verfügung stehenden Se-
gmente kurz angezeigt.
Anschließend erscheint auf dem Display die
Gasart-Anzeige (H2) und HEAt, welches den
ca. 50 sekündigen Aufheizzyklus ankündigt.
Bedienhinweis

2.3 Ablauf der Aufheizphase

Der Ablauf der Initialisierung ist bei jedem
Start identisch. Mit Fortgang wächst die
analoge Balkenanzeige nach rechts über
die Skala. Nach dem Erreichen des maxima-
len Wertes erfolgt die Umschaltung in den
Messmodus.
2.3.1

Anzeigen der Leuchtdioden-Kette

In der Kette der Leuchtdioden – angeordnet
zwischen Sensorkopf und den Schalttasten –
zeigt die erste Diode den „Betrieb" an.
Bei Aufkommen von Gasspuren erfolgt eine
Anzeige im Display und ein Zuschalten wei-
terer Dioden in Abhängigkeit von der Kon-
zentration. Das (abschaltbare) akustische
Signal macht die Zunahme auch hörbar.
Mit dem Einschalten leuchten zur Funkti-

onskontrolle zunächst alle Dioden auf
Nach Abschluss der Aufheizphase von

ca. 45 Sekunden leuchtet nur noch die
grüne Diode und zeigt die Betriebsbereit-
schaft an. Im Display wird 0ppm sichtbar
4
5
Mit Aufkommen und Zunahme einer

Gaskonzentration erfolgt die Meldung
in Schwellenstufen von über 100 und
1000ppm bis zu 1 Vol% (10000ppm)
Parallel dazu wird die Zunahme der Gas-

konzentration durch die Veränderung des
akustischen Signals gemeldet

2.4 Messbetrieb

Der zeitliche Ablauf der Aufheizphase wird
mit dem Analogbalken, der sich von links
nach rechts aufbaut, verfolgt. Nach der Auf-
heizphase ist der Sensor-Nullpunkt ermittelt
und gilt für den weiteren Messbetrieb als
Frischluft-Bezugswert.
Alle Schwellen-LEDs sind nur zu Anfang
aktiv. Der erste grob geschätzte Messwert
liegt nach ca. 12 Sekunden vor und kann nur
durch die Schwellen-LEDs zur Anzeige ge-
bracht werden.
Mit Abschluss der Aufheizphase wird sofort
in den Messmodus geschaltet. Hier wird auf
dem Display eine geringe Gaskonzentration
unter 999 in ppm und über 999ppm in Vol%,
beginnend mit 0,1 Vol% angezeigt.
In zielgasfreier Atmosphäre soll das Gerät
0ppm anzeigen.
