RIB NORMAL Handbuch Seite 52

E E
S S

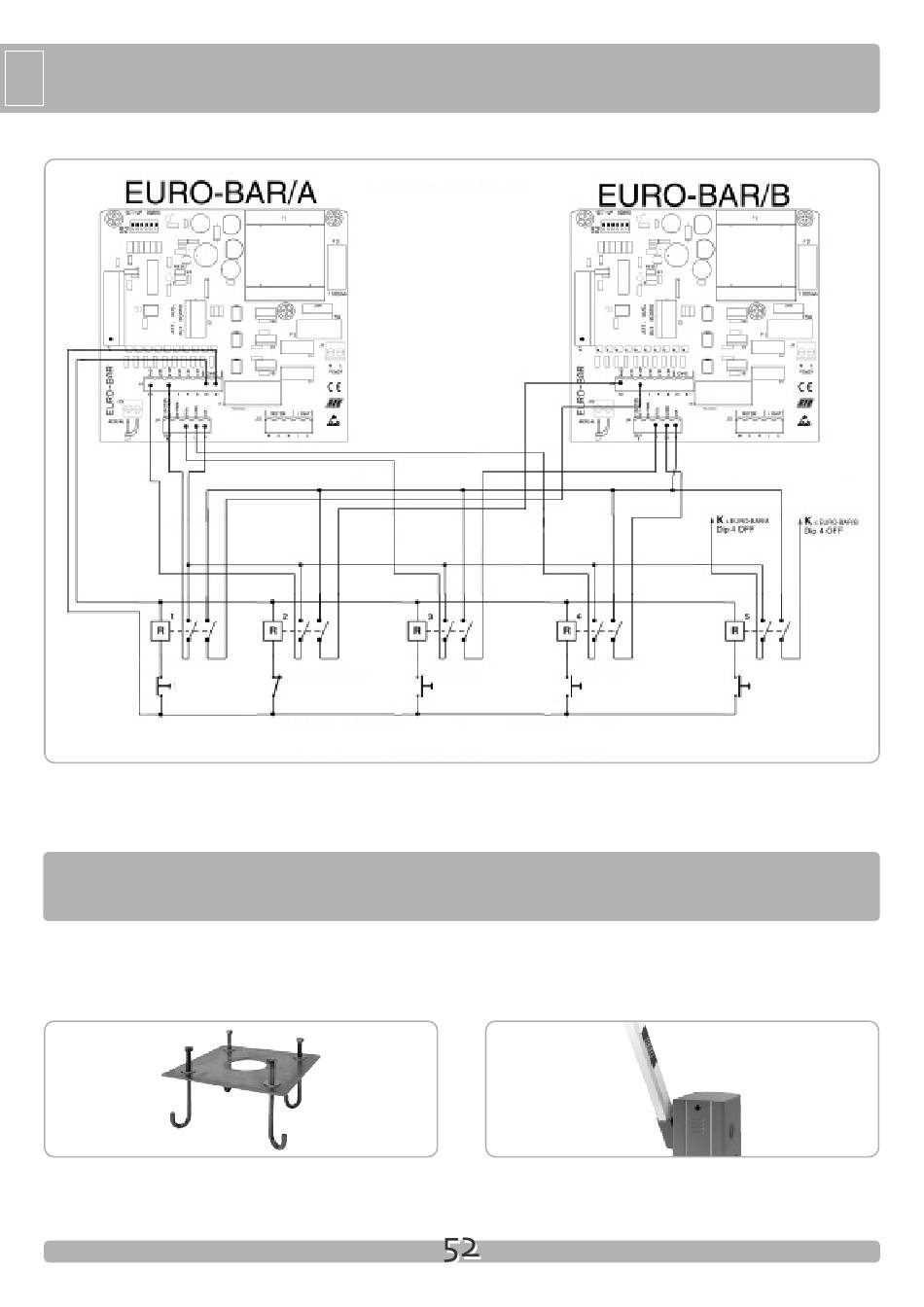

ESQUEMA DE CONEXIÓN PARA EL MANDO SIMULTÁNEO DE DOS BARRERAS
PARAR
OPCIONALES -
P
LANCHA DE FIJACIÓN
Plancha de fijación que se debe enterrar.
R1 normalmente activo
R2 normalmente activo
R3 normalmente inactivo
R4 normalmente inactivo
R5 normalmente inactivo
Si el DIP 4 está ON, conectar los contactos
de R5 a J7 en el pin 1de los cuadros
EUROBAR-A y B (en lugar de K, como
aparece en el esquema)
FOTOCÉLULAS
5 RELÉ DE DOBLE CONTACTO 12Vdc
Para las conexiones y datos técnicos de los accesorios, consultar los manuales respectivos.
cód. ACG8110
ABRE CIERRA
B
ARRA 6 M. OCTAGONAL TELESCÓPICA
Barra 6 m. octagonal telescópica con cubo L = 3+3 m.
CONTATTO RX N. A.
cód. ACG8513
