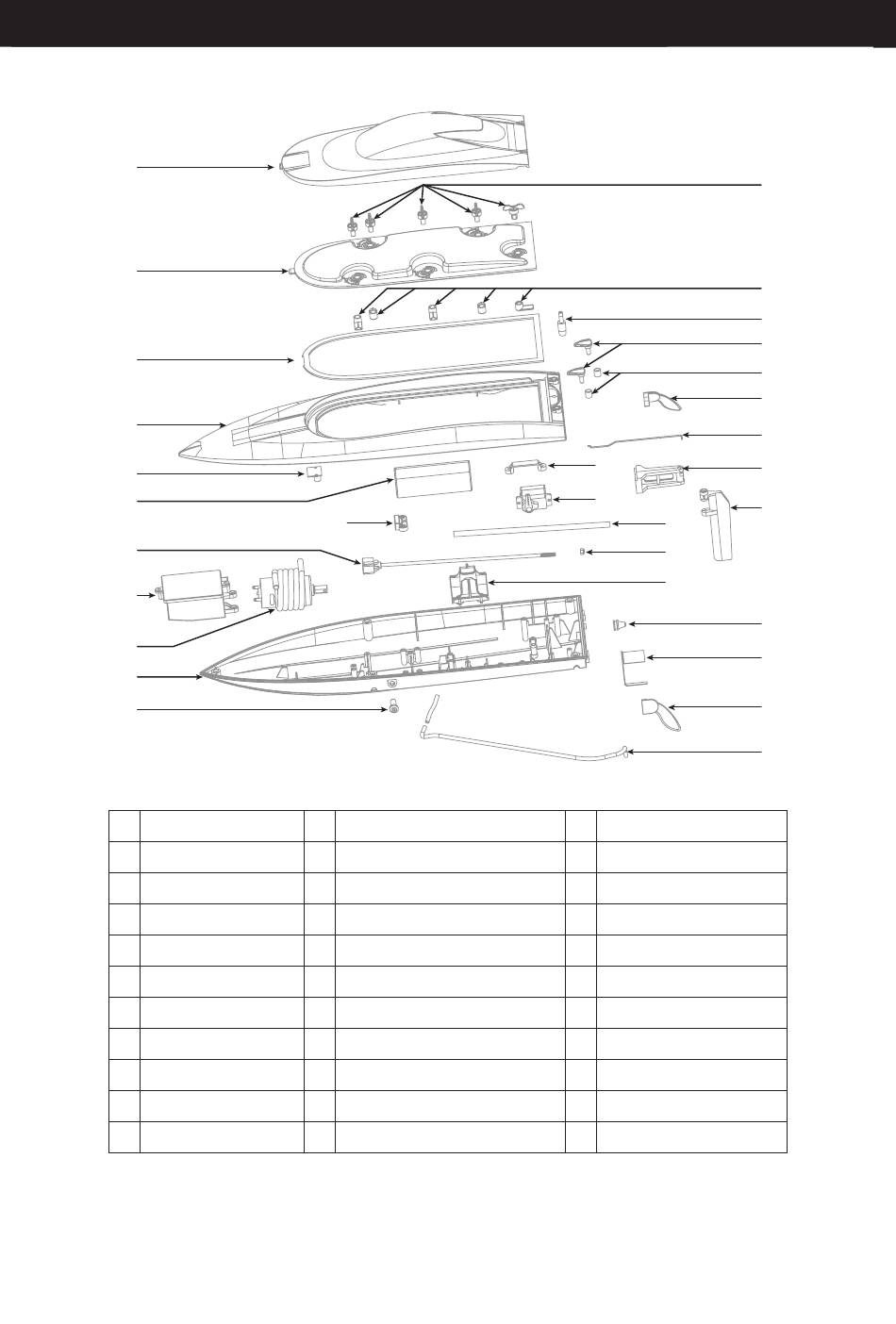

Explosionszeichnung
01
02
03
04
05
06
08
09
10
11
12
Nr.
Name
1
Oberes Deck
2
Innenverkleidung Deck
3
Dichtring aus EVA Schaum
4
Obere Rumpfhälfte
5
Wasserdichte Abdeckung
6
Li-Po Akku
7
Halter f. Wellenrohr
8
Antriebswelle
9
Empfängerbox
10
Hauptmotor
07
Nr.
Name
11
Rumpf Unterseite
12
Kühlwasserauslass Anschluss
13
Verschluss innen
14
Verrieglung der inneren Abdeckung
15
3.5mm Führungspin zur Positionierung
16
Verschluss
17
Verrieglung der äußeren Abdeckung
18
Finne rechts
19
Servohalter
20
Rudergestänge
6
www.udirc.com
19
23
24
25
26
Nr.
Name
21
Ruder Halterung
22
Ruder
23
Lenkservo
24
Wellenrohr
25
Sicherungsmutter
26
Akku Halter
27
Dichtring aus Silikon
28
Trimmplatte
29
Finne links
30
Silikonschlauch
13
14
15
16
17
18
20
21
22
27
28
29
30
