2

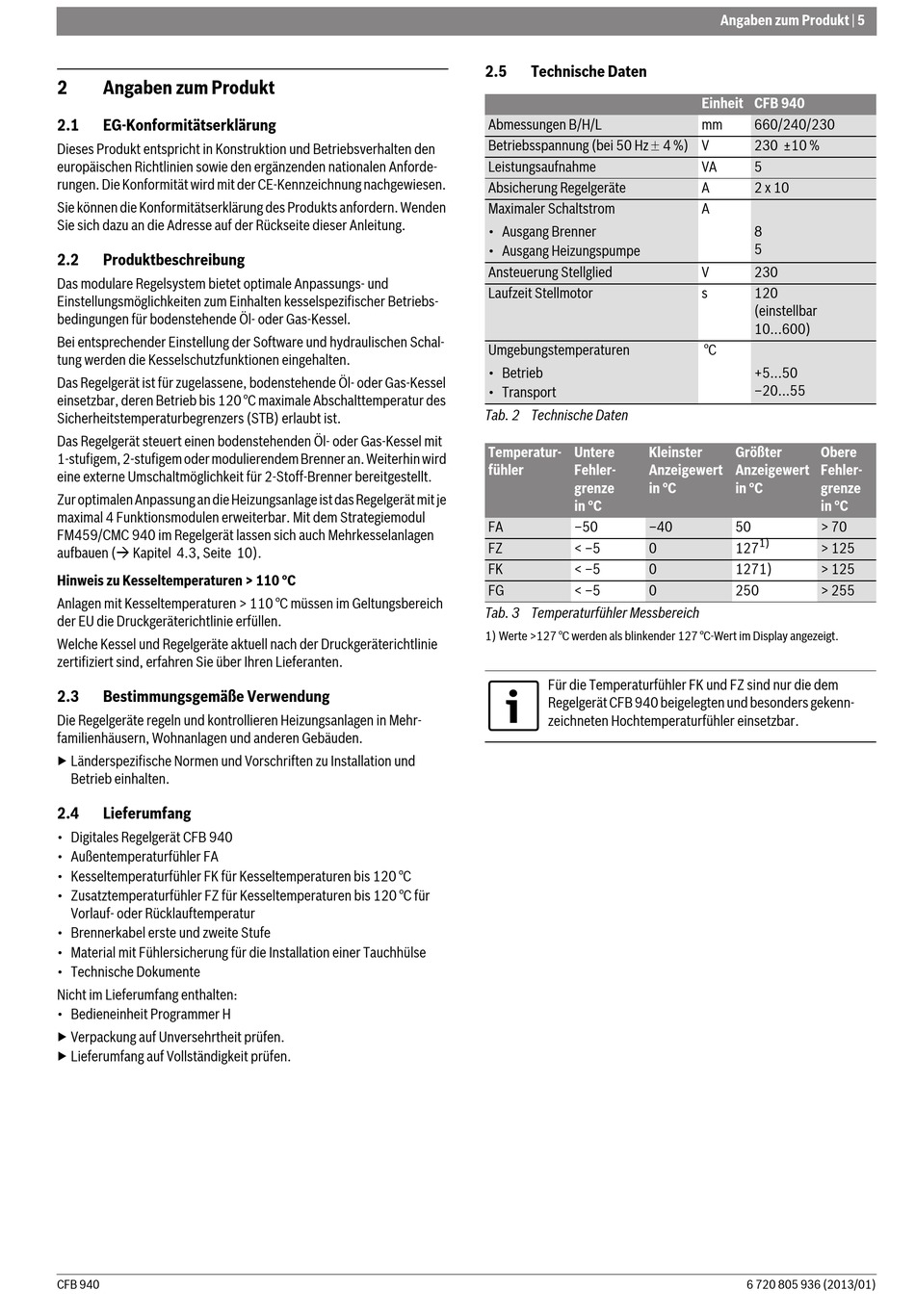

Angaben zum Produkt
2.1
EG-Konformitätserklärung
Dieses Produkt entspricht in Konstruktion und Betriebsverhalten den
europäischen Richtlinien sowie den ergänzenden nationalen Anforde-
rungen. Die Konformität wird mit der CE-Kennzeichnung nachgewiesen.
Sie können die Konformitätserklärung des Produkts anfordern. Wenden
Sie sich dazu an die Adresse auf der Rückseite dieser Anleitung.
2.2
Produktbeschreibung
Das modulare Regelsystem bietet optimale Anpassungs- und
Einstellungsmöglichkeiten zum Einhalten kesselspezifischer Betriebs-
bedingungen für bodenstehende Öl- oder Gas-Kessel.
Bei entsprechender Einstellung der Software und hydraulischen Schal-
tung werden die Kesselschutzfunktionen eingehalten.
Das Regelgerät ist für zugelassene, bodenstehende Öl- oder Gas-Kessel
einsetzbar, deren Betrieb bis 120 °C maximale Abschalttemperatur des
Sicherheitstemperaturbegrenzers (STB) erlaubt ist.
Das Regelgerät steuert einen bodenstehenden Öl- oder Gas-Kessel mit
1-stufigem, 2-stufigem oder modulierendem Brenner an. Weiterhin wird
eine externe Umschaltmöglichkeit für 2-Stoff-Brenner bereitgestellt.
Zur optimalen Anpassung an die Heizungsanlage ist das Regelgerät mit je
maximal 4 Funktionsmodulen erweiterbar. Mit dem Strategiemodul
FM459/CMC 940 im Regelgerät lassen sich auch Mehrkesselanlagen
aufbauen ( Kapitel 4.3, Seite 10).
Hinweis zu Kesseltemperaturen > 110 °C
Anlagen mit Kesseltemperaturen > 110 °C müssen im Geltungsbereich
der EU die Druckgeräterichtlinie erfüllen.
Welche Kessel und Regelgeräte aktuell nach der Druckgeräterichtlinie
zertifiziert sind, erfahren Sie über Ihren Lieferanten.
2.3
Bestimmungsgemäße Verwendung
Die Regelgeräte regeln und kontrollieren Heizungsanlagen in Mehr-
familienhäusern, Wohnanlagen und anderen Gebäuden.
▶ Länderspezifische Normen und Vorschriften zu Installation und
Betrieb einhalten.
2.4
Lieferumfang
• Digitales Regelgerät CFB 940
• Außentemperaturfühler FA
• Kesseltemperaturfühler FK für Kesseltemperaturen bis 120 °C
• Zusatztemperaturfühler FZ für Kesseltemperaturen bis 120 °C für
Vorlauf- oder Rücklauftemperatur
• Brennerkabel erste und zweite Stufe
• Material mit Fühlersicherung für die Installation einer Tauchhülse
• Technische Dokumente
Nicht im Lieferumfang enthalten:
• Bedieneinheit Programmer H
▶ Verpackung auf Unversehrtheit prüfen.
▶ Lieferumfang auf Vollständigkeit prüfen.
CFB 940
2.5
Technische Daten
Abmessungen B/H/L
Betriebsspannung (bei 50 Hz 4 %) V
Leistungsaufnahme
Absicherung Regelgeräte
Maximaler Schaltstrom
• Ausgang Brenner
• Ausgang Heizungspumpe
Ansteuerung Stellglied
Laufzeit Stellmotor
Umgebungstemperaturen
• Betrieb
• Transport
Tab. 2 Technische Daten
Temperatur-
Untere
Kleinster
fühler
Fehler-
Anzeigewert
grenze
in °C
in °C
FA
–50
–40
FZ
< –5
0
FK
< –5
0
FG
< –5
0
Tab. 3 Temperaturfühler Messbereich
1) Werte >127 °C werden als blinkender 127 °C-Wert im Display angezeigt.
Für die Temperaturfühler FK und FZ sind nur die dem
Regelgerät CFB 940 beigelegten und besonders gekenn-
zeichneten Hochtemperaturfühler einsetzbar.
Angaben zum Produkt | 5
Einheit CFB 940
mm
660/240/230
230 ±10 %
VA
5
A
2 x 10
A
8
5
V
230
s
120
(einstellbar
10...600)
°C
+5...50
–20...55
Größter
Obere
Anzeigewert
Fehler-
in °C
grenze
in °C
50
> 70
1)
127
> 125
1271)
> 125
250
> 255
6 720 805 936 (2013/01)
