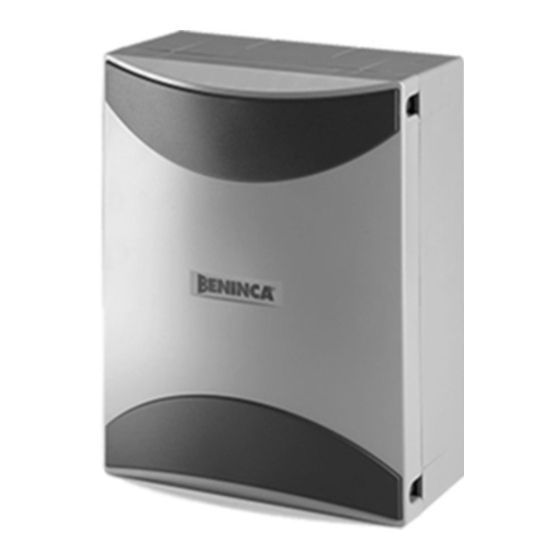

Beninca BRAINY Bedienungsanleitung
Verwandte Anleitungen für Beninca BRAINY
Inhaltszusammenfassung für Beninca BRAINY
- Seite 1 L8542910 04/2011 rev. 1 BRAINY UNIONE NAZIONALE COSTRUTTORI AUTOMATISMI PER CANCELLI, PORTE SERRANDE ED AFFINI...
- Seite 2 Fig. 1 BRAINY R A D I O SHIELD STOP PHOT (Close) PHOT CLOSE AUX2 OPEN PED. P.P. J2 DAS SWC-M2 (Close) Close DAS 8K2 SWO-M2 (Open) SWC-M1 (Close) SWO-M1 (Open) J2 DAS 24Vac AUX1 Open Lock DAS N.C. 500mA max...
- Seite 3 LB-BOX...
-
Seite 20: Eg-Konformitatserklarung
Die elektrische Installation und die Betriebslogik müssen den geltenden Vorschriften entsprechen. TEChNISChE DATEN Stromversorgung 230 Vac 50/60 Hz (115Vac 50/60 Hz für BRAINY 115) Motorausgang 1/2 Motor 230Vac (1/2 Motoren 115 Vac für BRAINY 115) Maximale Motorenleistung 600W + 600W Ausgang Speisung Zubehör... -
Seite 21: Steuerzentrale Brainy
STEUERZENTRALE BRAINY FUNKTIONEN DER EIN-/AUSGÄNGE N° Klemmen Funktion Beschreibung 1-2-3 Versorgung Eingang 230Vac 50Hz (1-GND/2-Phase/3-Nullleiter) 4-5-6 Motor 1 Anschluss Motor 1: (4-Gang/5-Gem/6-Gang) 7-8-9 Motor 2 Anschluss Motor 2: (7-Gang/8-Gem/9-Gang) 10-11 Blinkleuchte Anschluss Blinkleuchte 230Vca 40W max. Sauberer Arbeitskontakt für Notbeleuchtung, Timer, usw. -
Seite 22: Parameter, Logiken Und Sonderfunktionen
5 - Die Taste <PG> drücken, am Display wird der derzeitig für die selektierte Funktion eingestellte Wert sichtbar. 6 – Mit der Taste <+> oder <-> den für die Funktion gewünschten Wert selektieren. 7 - Die Taste <PG> drücken, am Display wird das Signal “PRG” sichtbar, welches die erfolgte Programmierung anzeigt. ANmERKUNGEN: Das Drücken der Taste <->... - Seite 23 Einstellbare Werte mENÜ FUNKTION mEmO mIN-mAX-(Default) Regelt die Empfindlichkeit der Kraftabschaltung (Encoder) während der normale SeaU Laufgeschwindigkeit* 0-99-(0%) 0:Off-1: mindeste Empfindlichkeit – 99: maximale Empfindlichkeit Regelt die Empfindlichkeit der Kraftabschaltung (Encoder) in Soft Lauf SEAR 0-99-(0%) 0:Off-1: mindeste Empfindlichkeit – 99: maximale Empfindlichkeit * AChTUNG: EINE FALSChE EINSTELLUNG DIESER PARAmETER KANN GEFÄhRLICh SEIN.
- Seite 24 Einstellbare Werte mENÜ FUNKTION mEmO ON-OFF-(Default) Aktiviert oder deaktiviert den Bedienbetrieb. On: Bedienbetrieb. Die Tasten ÖFFNEN/SCHLIESSEN müssen während des gesam- (OFF) ten Manövers gedrückt gehalten werden. Off: Automatikbetrieb . Wählt die Betriebsweise des Ausgangs 1-2 Motoren: On: Nur der Motor 1 ist im Betrieb. Diese Tätigkeit muß in diese Fälle benutzt werden: - für einen Antrieb, bitte M1:4-5-6 verbinden: 1mot - für zwei synchronisierten Antrieben (zum Beispiel bei Kipptore), bitte M1:4-5-6 und...
- Seite 25 mENÜ FUNKTION Wird diese Funktion gewählt, wartet (Push) der Empfänger auf einen Sendercode der der Schritt-Schritt-Funktion zugeteilt werden muss. Taste des Sendegeräts drücken, dem diese Funktion zugeteilt werden soll. Ist der Code gültig, wird dieser gespeichert und die Meldung OK angezeigt. Ist der Code ungültig, wird die Meldung Err angezeigt.
-
Seite 26: Geschwindigkeitsabnahme
GESChWINDIGKEITSABNAhmE Wenn die Logik ENC=OFF, hängt die Geschwindigkeitsabnahme vom Parameter TSM1/TSM2 ab und ist auf die Betriebszeit TM1/ TM2 bezogen. Wenn die Steuerung des Motors1 beispielsweise 20s dauert und TM1=24s und TSM1=8 eingerichtet werden, wird die Geschwindigkeitsabnahme 4s dauern (20-(24-8). Wenn ENC=ON, wird die Geschwindigkeitsabnahme in Prozent des Hubs der gesamten Bewegung errechnet. - Seite 27 DIAGNOSE Bei Betriebsstörungen kann man durch Drücken der Taste + oder -, den Zustand aller SWO-M1 SWO-M2 Eingänge anzeigen lassen (Endschalter, Steuerung und Sicherheit). Jedem Eingang ist SWC-M1 SWC-M2 ein Displaysegment zugeteilt, das bei der Aktivierung laut nachstehendem Schema au- P.P.
