Dynojet POWER COMMANDER III Installationsanleitung Seite 2

Diese Stecker abziehen
i502-411DE www.powercommander.com
Fahrzeugstecker
PCIII Stecker
Graues Kabel PCIII
Verbinder
1 Sitzbank demontieren.
2 Tank demontieren.

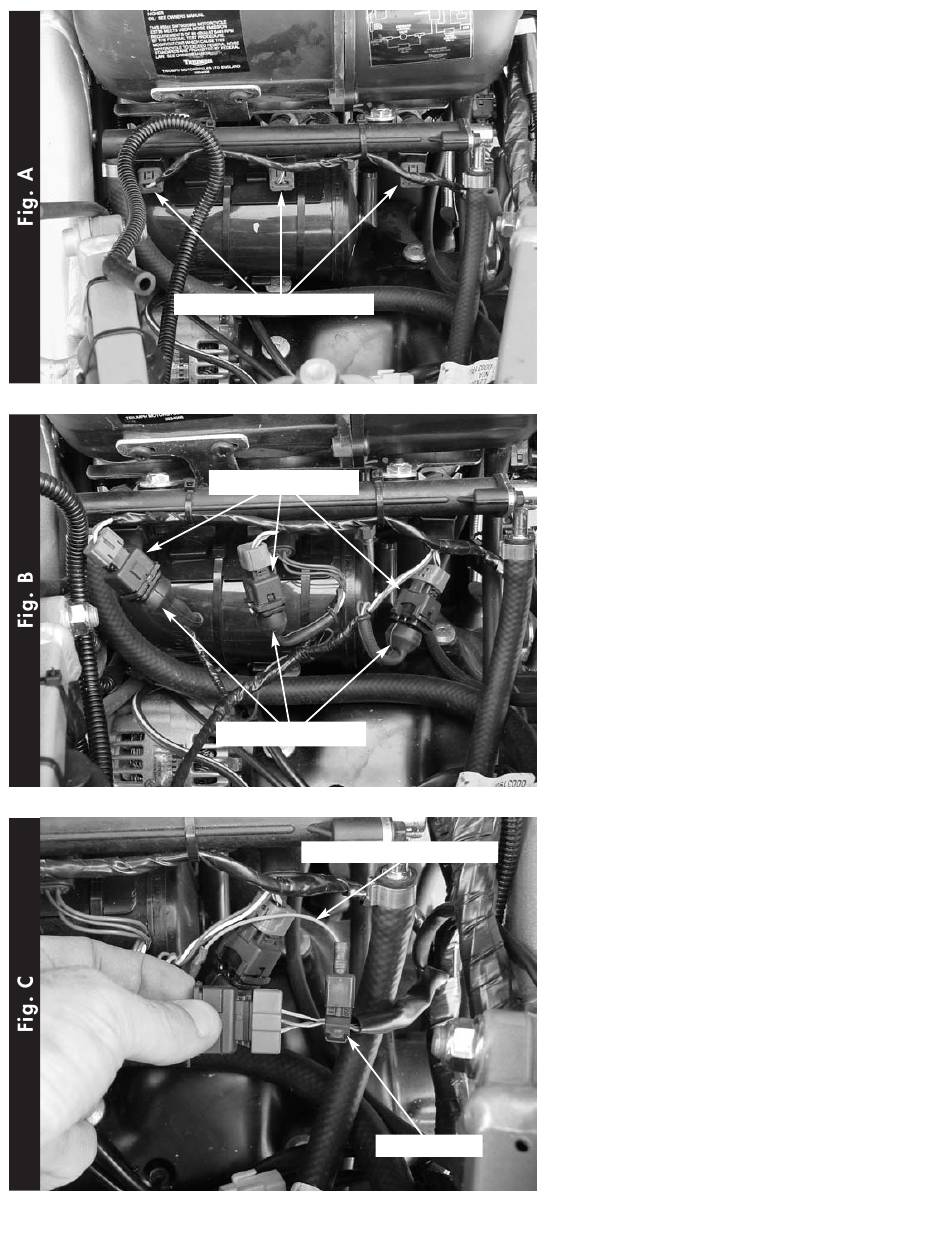

3 Die Stecker der Einspritzdüsen von
den Düsen abziehen. Hierzu müssen
die Metallclips entfernt werden
(Fig. A).
4 PCIII Stecker, Einspritzdüsen und
Fahrzeugstecker (vorher auf Düsen)
In-line miteinander verbinden.
Beginnen Sie mit dem PCIII Stecker
mit ORANGEN Kabeln für den
linken äusseren Zylinder (Zyl.1) und
fahren dann zur rechten Motorseite
fort (Fig. B). Vorher wieder die
Metallclips an den Fahrzeugsteckern
anbringen.
5 Auf der rechten Seite der
Ansaugbrücke befindet sich der
Anschlussstecker des
Drosselklappensensors. Den
Metallclip des Steckers entfernen und
den Stecker abziehen. Den mit-
gelieferten Abzweigverbinder am
GRÜN/GELBEN Kabel des Steckers
anbringen (Fig. C). Das GRAUE
Kabel des PC am Abzweigverbinder
anschlieliessen. Beide Verbindungen
sollten mit Fett "abgedichtet" werden.
Metallclip wieder am Stecker anbrin-
gen und Stecker wieder am Sensor
anschliessen.
1999-2002 Triumph Speed Triple - PCIII USB - 2
