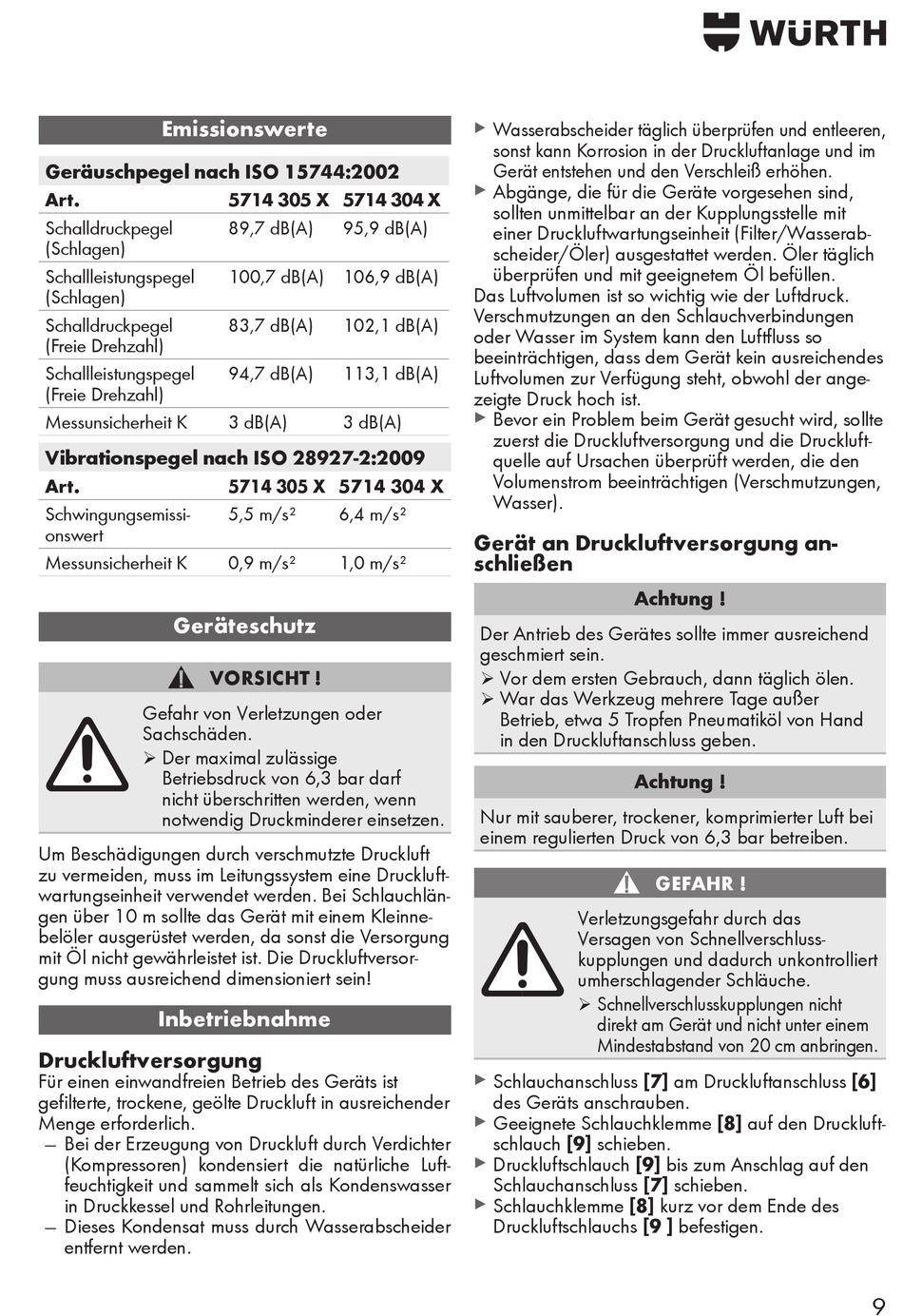

Druckluftversorgung; Schlauchanschluss [7] Am Druckluftanschluss - Würth DSS 1/2" Premium Compact Originalbetriebsanleitung

Emissionswerte
Geräuschpegel nach ISO 15744:2002
Art.
Schalldruckpegel
(Schlagen)
Schallleistungspegel
(Schlagen)
Schalldruckpegel
(Freie Drehzahl)
Schallleistungspegel
(Freie Drehzahl)
Messunsicherheit K
Vibrationspegel nach ISO 28927-2:2009
Art.
Schwingungsemissi-
onswert
Messunsicherheit K
Geräteschutz
VORSICHT !
Gefahr von Verletzungen oder
Sachschäden.
Der maximal zulässige
¾
Betriebsdruck von 6,3 bar darf
nicht überschritten werden, wenn
notwendig Druckminderer einsetzen.
Um Beschädigungen durch verschmutzte Druckluft
zu vermeiden, muss im Leitungssystem eine Druckluft-
wartungseinheit verwendet werden. Bei Schlauchlän-
gen über 10 m sollte das Gerät mit einem Kleinne-
belöler ausgerüstet werden, da sonst die Versorgung
mit Öl nicht gewährleistet ist. Die Druckluftversor-
gung muss ausreichend dimensioniert sein!
Inbetriebnahme

Druckluftversorgung

Für einen einwandfreien Betrieb des Geräts ist
gefilterte, trockene, geölte Druckluft in ausreichender
Menge erforderlich.
— Bei der Erzeugung von Druckluft durch Verdichter
(Kompressoren) kondensiert die natürliche Luft-
feuchtigkeit und sammelt sich als Kondenswasser
in Druckkessel und Rohrleitungen.
— Dieses Kondensat muss durch Wasserabscheider
entfernt werden.
5714 305 X 5714 304 X
89,7 dB(A) 95,9 dB(A)
100,7 dB(A) 106,9 dB(A)
83,7 dB(A) 102,1 dB(A)
94,7 dB(A) 113,1 dB(A)
3 dB(A) 3 dB(A)
5714 305 X 5714 304 X
5,5 m/s² 6,4 m/s²
0,9 m/s² 1,0 m/s²
▸
Wasserabscheider täglich überprüfen und entleeren,
sonst kann Korrosion in der Druckluftanlage und im
Gerät entstehen und den Verschleiß erhöhen.
▸
Abgänge, die für die Geräte vorgesehen sind,
sollten unmittelbar an der Kupplungsstelle mit
einer Druckluftwartungseinheit (Filter/Wasserab-
scheider/Öler) ausgestattet werden. Öler täglich
überprüfen und mit geeignetem Öl befüllen.
Das Luftvolumen ist so wichtig wie der Luftdruck.
Verschmutzungen an den Schlauchverbindungen
oder Wasser im System kann den Luftfluss so
beeinträchtigen, dass dem Gerät kein ausreichendes
Luftvolumen zur Verfügung steht, obwohl der ange-
zeigte Druck hoch ist.
▸
Bevor ein Problem beim Gerät gesucht wird, sollte
zuerst die Druckluftversorgung und die Druckluft-
quelle auf Ursachen überprüft werden, die den
Volumenstrom beeinträchtigen (Verschmutzungen,
Wasser).
Gerät an Druckluftversorgung an-
schließen
Achtung !
Der Antrieb des Gerätes sollte immer ausreichend
geschmiert sein.
Vor dem ersten Gebrauch, dann täglich ölen.
¾
War das Werkzeug mehrere Tage außer
¾
Betrieb, etwa 5 Tropfen Pneumatiköl von Hand
in den Druckluftanschluss geben.
Achtung !
Nur mit sauberer, trockener, komprimierter Luft bei
einem regulierten Druck von 6,3 bar betreiben.
Verletzungsgefahr durch das
Versagen von Schnellverschluss-
kupplungen und dadurch unkontrolliert
umherschlagender Schläuche.
Schnellverschlusskupplungen nicht
¾
direkt am Gerät und nicht unter einem
Mindestabstand von 20 cm anbringen.
▸

Schlauchanschluss [7] am Druckluftanschluss [6]

des Geräts anschrauben.
▸
Geeignete Schlauchklemme [8] auf den Druckluft-
schlauch [9] schieben.
▸
Druckluftschlauch [9] bis zum Anschlag auf den
Schlauchanschluss [7] schieben.
▸
Schlauchklemme [8] kurz vor dem Ende des
Druckluftschlauchs [9 ] befestigen.
