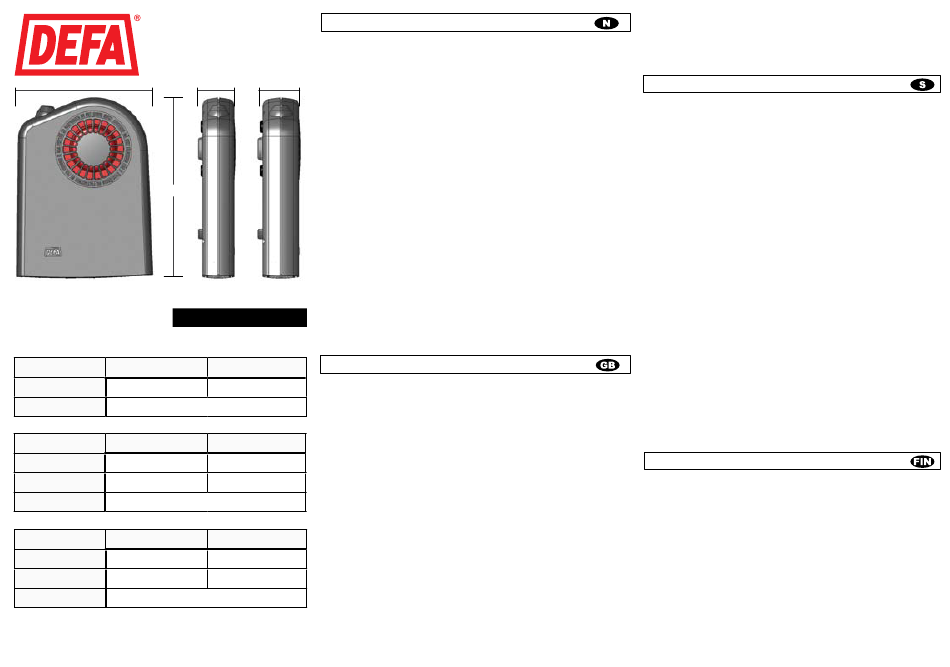

DEFA Termini 1350 Bedienungsanleitung

138
[mm]
182
Termini
Termini™
Termini™ 1350 -25ºC
P [W] 1350
S EN 60335-1, EN60 335-2-30 , NEK 554
Termini™ 1850 -25ºC
P [W] 850
I
P [W] 1850
II
S EN 60335-1, EN60 335-2-30 , NEK 554
Termini™ 2100 -25ºC
P [W] 1300
I
P [W] 2100
II
S EN 60335-1, EN60 335-2-30 , NEK 554
I tabellen er T#=typenummer, P er effekten ved merkespenning 230V og S
er godkjenninger. Tabellen viser også at effektforbruket minker med stigende
kupetemperatur i område -25ºC til +20ºC. Kupévarmerne har automatsikring
som utløses ved overbelastning. Den kobles til igjen ved å frakoble strømmen
i ca. 30 minutter.
36 45
Montering: Kupévarmerne er beregnet for fast montering i bilens kupè.
Kupèvarmeren kan monteres "opp ned" under hanskerom(IIIb), på midtkonsol-
len eller på A-stolpen. Utblåsningen må ikke peke nedover(IIIc). Kupèvarmeren
må monteres slik at kravene til fri avstand er tilfredsstilt (I). Festebraketten (II)
er konstruert for å kunne monteres på ujevnt underlag. Demonter festebra-
ketten fra undersiden av kupèvarmeren ved å skyve den bakover. Braketten
monteres ved å bruke avstandshylsene (II-A) som sitter i senter av braketten
(II). Velg de tre best egnede hullene i festebraketten og fest den med de tre
medfølgende skruene. Det er en fordel at festepunktene er lengst mulig fra
hverandre. Benytt den medfølgende hullmalen. DEFA anbefaler alltid fast-
montering av kupévarmer.
NB! Kupévarmeren bør ikke plasseres på gulvet (III-d) eller rettes mot setet
dersom man ønsker effektiv oppvarming. Pass på at bor og skruer ikke skader
ledninger eller annet elektrisk utstyr på baksiden der kupèvarmeren festes.
Sikkerhet: Det må bare benyttes originalt DEFA tilkoblingsutstyr med DEFA
Termini
™ ™ Mini-Plug. Strømtilførselen må komme fra jordet vegguttak. Ledningene må
behandles med forsiktighet så de ikke skades av f. eks. dører, panserlokk eller
1350 1850/2100
andre skarpe gjenstander. Beskyttelseslokket på inntakskabelen skal alltid set-
tes på kontakten når denne ikke er tilkoblet. Nytt lokk kan bestilles hos DEFAs
forhandlere; art. nr. 418063. Ved skade på kupèvarmerens inntakskabel skal
apparatet sendes inn for reparasjon.
+20ºC
The table: T# = article number, P is the power at 230V and S is the acceptance
~1100
standards. The table also shows that the power consumption decrease with
increasing interior temperature in the area -25ºC to +20ºC. DEFA Termini got
a auto fuse which cut the power for 30 minuts if overheated.
Installation: The interior heater is meant to be fixed into the vehicles interior.
+20ºC
The heater can be fixed "upside down" below the glove compartment (IIIb), at
the center console or at the upright. Note! Do not point the blowout opening
~720
downwards (IIIc). The heater have to be installed according to the free distance
drawing (I). The bracket (II) is made to be fitted to a rough surface. Dismount
~1560
the bracket from below the heater by sliding it backwards. Mount the bracket
using the distance bushings (II-A) placed in the center of the bracket (II). Use
the three most suitable holes in the bracket and fasten it using the enclosed
screws. It's an advantage with max distance as possible between the three
screws. To place the Termini correctly, use the enclosed bracket drill guide.
+20ºC
DEFA allways recommend to fasten the interior heater
~1060
Note! Do not install the interior heater on the floor or directed towards the seat
~1700 if effective heating is to be achieved (IIId). Make sure drill bits and screws do
not damage cables or other kind of electrical equipment on the back side of
the interior heater where it is installed.
Safety: Use only original DEFA connector kit with original DEFA Mini-Plug.
Only connect the lead to an earthed power socket. The lead must be handled
with care to avoid damage by doors, engine hood or sharp objects pressing
NORSK
ENGLISH
against it damaging the insulation. The protective cover must always be
fitted when the plug is not in use. A new cover for the connector lead can
be ordered from DEFA dealers under part number 418063. If damage to
the power input cable of the interior heater, the appliance must be sent
in for repair.
SVENSK
I tabellen är T# = typnummer, P är effekten vid 230V och S är godkännande.
Tabellen visar också att effektförbrukningen minskar med stigande kupé-
temperatur i området -25ºC till +20ºC. Kupévärmaren är försedd med en
automatsäkring. Löser säkringen ut återställer man den genom att dra ur
kontakten i ca. 30 min.
Montering: Kupévärmaren är avsedd för fast montering i bilens kupé.
Kupévärmaren kan monteras "upp och ned" under handskfack (IIIb),
på mittkonsolen eller på A-stolpen. Utblåset får inte peka nedåt (IIIc).
Kupévärmaren skall monteras på sådant sätt att kraven på avstånd runt
värmaren är uppfyllda (I). Fästet (II) är konstruerad för att kunna monteras
på ojämna underlag. Demontera fästet från undersidan av kupévärmaren
genom att skjuta den bakåt. Fästet monteras med en kombination av de
medföljande distanshylsorna (II-A) som sitter i centrum av fästet (II). Använd
de tre bäst lämpade hålen i fästet och skruva fast det med de medföljande
skruvarna. Det är en fördel om fästpunkterna är så långt från varandra som
möjligt. Använd den medföljande hålmallen. DEFA rekommenderar alltid
fast montering av kupévärmaren.
OBS! Kupévärmaren skall inte ställas på golvet (III-d) eller riktas mot sätet
då uppvärmningen försämras vid en sådan placering. Se till att skruvar eller
borr inte skadar ledningar eller komponenter på baksidan av den panel där
fästet och uttaget monteras.
Säkerhet: Endast DEFA originalkablar med DEFA Mini-Plug får användas.
Strömtillförseln får endast anslutas till jordat uttag. Anslutningskabeln måste
behandlas med försiktighet så den inte skadas av t.ex. dörrar, motorhuv
eller andra skarpa föremål. Skyddslocket på kabeln skall alltid återmonteras
på kontakten när den inte är tillkopplad. Nytt lock kan beställas hos DEFAs
återförsäljare; art. nr. DA 418063. Vid skada på kupévärmarens kabel skall
kupévärmaren sändas in för reparation.
SUOMI
Taulukossa: T# = tuotenumero, P= teho 230W jännitteellä ja S= hyväk-
synnät.Taulukko osoittaa myös kuinka teho laskee sisälämpötilan noustessa
matkustamotilassa, –25ºC ja +20ºC lämpötiloissa . Sisälämmittimessä on
automaattisulake joka laukeaa ylikuormittuessaan. Sulake palautuu toimin-
takuntoon kun sähköpistorasia irrotetaan noin 30 minuutin ajaksi.
Asennus: Sisälämmitin on suunniteltu kiinteään asennukseen auton
matkustamotilassa. Sisälämmitin voidaan asentaa keskikonsolin sivuun,
jalkatilan sivuseinään tai pohjapuoli ylöspäin esim. hansikaskotelon alle
(IIIb). Puhalluspuoli ei saisi osoittaa alaspäin (IIIc). Lämmitintä asennet-
taessa on otettava huomioon kuvan (I) vähimmäisetäisyydet. Lämmittimen
kiinnikkeen (II) suunnittelussa on otettu huomioon asennus myös epäta-
saisille pinnoille. Kiinnike irrotetaan lämmittimen pohjasta työntämällä sitä
taaksepäin. Kiinnike asennetaan käyttäen kuvan (IIA) sovitelevyjä,
43005090-05-08-2008
