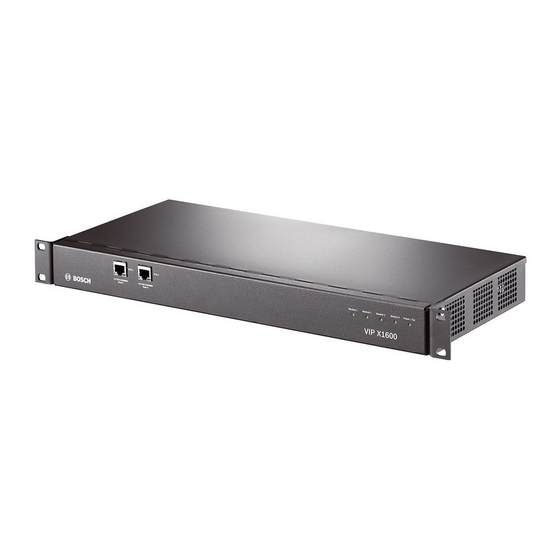

VIP X1600
Netzwerk Video Server
de
Installations- und Bedienungshandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bosch VIP X1600

Inhaltszusammenfassung für Bosch VIP X1600

  • Seite 1 VIP X1600 Netzwerk Video Server Installations- und Bedienungshandbuch...

  • Seite 3: Inhaltsverzeichnis

    Konventionen in diesem Handbuch Bestimmungsgemäße Verwendung EU-Richtlinien Typenschild Sicherheitsmaßnahmen Gefahr durch elektrischen Strom Installation und Bedienung Reparatur und Wartung Produktbeschreibung Lieferumfang VIP X1600 Base Lieferumfang VIP X1600 Modul Systemvoraussetzungen Funktionsüberblick Anschlüsse und Anzeigen Installation Vorbereitungen VIP X1600 Module einbauen Schaltschrankeinbau Anschlüsse...
  • Seite 4 | Inhaltsverzeichnis VIP X1600 5.18 Partitionierung 5.19 Aufzeichnungsprofile 5.20 Aufzeichnungsplaner 5.21 Alarmquellen 5.22 Alarmverbindungen 5.23 5.24 Alarm-E-Mail 5.25 Alarm Task Editor 5.26 Relaiseinstellungen 5.27 COM1 5.28 Netzwerk 5.29 Multicasting 5.30 Verschlüsselung 5.31 Versionsinformation 5.32 Konfiguration Liveseite 5.33 Systemstatus 5.34 Stromversorgung/Lüfter...
  • Seite 5 VIP X1600 Inhaltsverzeichnis | de Glossar Technische Daten 10.1 VIP X1600 Base 10.2 VIP X1600 Modul 10.3 Protokolle/Normen 10.4 Bildwiederholraten Stichwortverzeichnis Bosch Security Systems Installations- und Bedienungshandbuch V3.5 | 2007.12...

  • Seite 6: Inhaltsverzeichnis

    | Inhaltsverzeichnis VIP X1600 V3.5 | 2007.12 Installations- und Bedienungshandbuch Bosch Security Systems...

  • Seite 7: Vorwort

    Der Netzwerk-Videoserver VIP X1600 ist für den Einsatz mit CCTV-Systemen vorgesehen und dient zur Übertragung von Video- und Steuersignalen über Daten-Netzwerke (Ethernet-LAN, Internet). Mit den Audioversionen der VIP X1600 Module ist zusätzlich die Übertragung von Audiosignalen möglich. Die VIP X1600 Module besitzen jeweils einen RAM-Speicher für Kurzzeitaufzeichnungen der angeschlossenen Kameras.

  • Seite 8: Eu-Richtlinien

    Typenschild Zur genauen Identifizierung finden Sie Modellbezeichnung und Seriennummer auf dem Typenschild auf der Unterseite der VIP X1600 Base und auf den Typenschildern auf den Platinen der VIP X1600 Module. Notieren Sie diese Angaben gegebenenfalls vor der Installation, um sie bei Fragen oder Ersatzteilbestellungen zur Verfügung zu haben.

  • Seite 9: Sicherheitsmaßnahmen

    Personenschäden, Sachschäden oder Schäden am Gerät führen. Reparatur und Wartung – Öffnen Sie niemals das Gehäuse einer VIP X1600 Base. Das Gerät enthält keine Teile, die Sie reparieren oder austauschen können. Entfernen Sie zur Installation eines VIP X1600 Moduls lediglich die vorgesehene Abdeckung.
  • Seite 10 | Sicherheitsmaßnahmen VIP X1600 V3.5 | 2007.12 Installations- und Bedienungshandbuch Bosch Security Systems...

  • Seite 11: Produktbeschreibung

    Sun JVM – Adobe Acrobat Reader Lieferumfang VIP X1600 Modul – VIP X1600 Modul – Montageset für den Einbau in VIP X1600 Base – Klemmenstecker – Schnellstartanleitung HINWEIS! Prüfen Sie die Lieferung auf Vollständigkeit und Unversehrtheit. Lassen Sie das Gerät von Bosch Security Systems prüfen, wenn Sie eine Beschädigung feststellen.

  • Seite 12: Systemvoraussetzungen

    Beachten Sie auch die Hinweise im Dokument System Requirements auf der mitgelieferten Produkt-CD. Bei Bedarf können Sie erforderliche Programme und Controls von der mitgelieferten Produkt-CD installieren (siehe Abschnitt 3.2 Lieferumfang VIP X1600 Modul, Seite 11). Hinweise zur Bedienung des Microsoft Internet Explorer finden Sie in der Online-Hilfe zum Microsoft Internet Explorer.

  • Seite 13: Funktionsüberblick

    Durch die Nutzung bereits bestehender Netze ist eine schnelle und einfache Integration in CCTV-Anlagen oder lokale Netzwerke möglich. Der VIP X1600 bietet auf bis zu 16 Kanälen die Auflösung 2/3 D1 bzw. 2CIF bei voller Bildrate von 25 (PAL) oder 30 (NTSC) Bildern pro Sekunde.
  • Seite 14 Bewegungen im Videobild gehört ebenfalls zum Lieferumfang und kann optional durch spezielle Video-Analyse-Algorithmen erweitert werden. 3.4.9 Schnappschuss Einzelne Videobilder (Schnappschüsse) lassen sich im Format JPEG vom VIP X1600 abrufen, auf der Festplatte des Computers speichern oder in einem separaten Browser-Fenster anzeigen. 3.4.10...

  • Seite 15: Zusammenfassung

    über HTTPS – Passwortschutz gegen unbefugte Anwahl und Änderung der Konfiguration – Umfangreiche, flexible Speichermöglichkeiten – Je VIP X1600 Modul vier Alarmeingänge und vier Schaltausgänge – Integrierter Videosensor für Bewegungs- und Manipulationsalarme – Ereignisgesteuerter automatischer Verbindungsaufbau – Optional vollständig redundante Spannungsversorgung –...

  • Seite 16: Anschlüsse Und Anzeigen

    Verbindung mit einem Ethernet-LAN (lokales Netzwerk), 10/100/1000 MBit Base-T RJ45-Buchse ETH 2 zur redundanten Verbindung mit dem Netzwerk oder mit einem iSCSI-System LEDs, Statusinformationen der VIP X1600 Module und der VIP X1600 Base HINWEIS! Weitere Informationen zu den LEDs finden Sie in Abschnitt 8.4 LEDs, Seite 114.

  • Seite 17: Installation

    Vermeiden Sie Stöße, Schläge und starke Erschütterungen, da diese zur Zerstörung des Gerätes führen können. VIP X1600 Module einbauen Der Einbau der verschiedenen VIP X1600 Module in die VIP X1600 Base ist in der jeweiligen Schnellstartanleitung beschrieben. Beachten Sie zusätzlich die nachfolgenden grundlegenden Hinweise zum Einbau.

  • Seite 18: Einbaufolge Und Kapazität Der Vip X1600 Base

    Installation. Ein Einschalten des VIP X1600 ohne funktionierendes Modul in Slot 1 kann zu Störungen führen. In eine VIP X1600 Base können Sie bis zu vier VIP X1600 Module einbauen. Dabei muss der Slot 1 in jedem Fall zuerst bestückt werden. Die übrigen Slots können in beliebiger Folge bestückt werden.

  • Seite 19: Schaltschrankeinbau

    Der VIP X1600 entwickelt während des Betriebs Wärme. Beachten Sie bei der Installation den maximalen Wärmewert von 205 BTU/h. Bei Einbau weiterer Geräte ist der direkte Kontakt mit dem VIP X1600 zulässig, wenn eine Oberflächentemperatur von +50 °C (+122 °F) bei den benachbarten Geräten nicht überschritten wird.
  • Seite 20 | Installation VIP X1600 V3.5 | 2007.12 Installations- und Bedienungshandbuch Bosch Security Systems...

  • Seite 21: Anschlüsse

    Sie können keine Verbindung zu einem zweiten Netzwerk herstellen. Verbinden Sie den VIP X1600 über die Buchse ETH 1 mit dem Netzwerk. Verbinden Sie den VIP X1600 über die Buchse ETH 2 mit einem redundanten Switch oder Hub desselben Netzwerks.
  • Seite 22 IN4) und prüfen Sie anschließend den festen Sitz der Verbindung. 4.4.7 Schaltausgänge Jedes VIP X1600 Modul verfügt über vier Relaisausgänge zum Schalten externer Geräte, zum Beispiel Leuchten oder Alarmsirenen. Diese Schaltausgänge können Sie während einer aktiven Verbindung mit dem VIP X1600 Modul manuell betätigen. Darüber hinaus können die Ausgänge bei entsprechender Konfiguration als Reaktion auf ein Alarmsignal zum Beispiel...

  • Seite 23: Einschalten/Ausschalten

    Sorgen Sie gegebenenfalls mit entsprechenden Einrichtungen dafür, dass im Netz auftretende Überspannungen, Störspannungsspitzen oder Spannungseinbrüche wirksam abgefangen werden. Schließen Sie den VIP X1600 erst dann ans Stromnetz an, wenn alle übrigen Anschlüsse fertig gestellt sind. Nachdem der VIP X1600 mit der Spannungsversorgung verbunden wurde und die eingebauten VIP X1600 Module initialisiert sind, ist das Gerät betriebsbereit.

  • Seite 24: Vip X1600 Modul Konfigurieren

    Programm über das Start-Menü. Nach dem Programmstart wird das Netzwerk sofort nach kompatiblen Videoservern durchsucht. Wenn ein VIP X1600 Modul in der Liste im linken Teil des Fensters angezeigt wird, können Sie die Konfiguration beginnen. Klicken Sie dazu auf den Eintrag des Moduls.

  • Seite 25: Konfiguration Mit Web-Browser

    Konfiguration mit Web-Browser | de Konfiguration mit Web-Browser Verbindungsaufbau Der integrierte HTTP-Server jedes VIP X1600 Moduls bietet Ihnen die Möglichkeit, das Gerät mit einem Web-Browser über das Netzwerk zu konfigurieren. Diese Möglichkeit ist eine Alternative zur Konfiguration mit dem Programm Configuration Manager und wesentlich umfangreicher und komfortabler als die Konfiguration mit dem Terminal-Programm.

  • Seite 26: Verbindung Herstellen

    VIP X1600 5.1.3 Verbindung herstellen Um den VIP X1600 in Ihrem Netzwerk zu betreiben, muss mindestens das VIP X1600 Modul in Slot 1 eine für Ihr Netzwerk gültige IP-Adresse besitzen. Werkseitig ist für alle Module die folgende Adresse voreingestellt: 192.168.0.1 Starten Sie den Web-Browser.

  • Seite 27: Geschütztes Vip X1600 Modul

    VORSICHT! Die Einstellungen im Konfigurationsmenü sollten nur durch fachlich versierte Anwender oder Systembetreuer vorgenommen und geändert werden. Alle Einstellungen werden im Speicher des VIP X1600 Moduls abgelegt, so dass sie auch bei Unterbrechung der Stromzufuhr erhalten bleiben. Bosch Security Systems Installations- und Bedienungshandbuch V3.5 | 2007.12...

  • Seite 28: Konfiguration Starten

    | Konfiguration mit Web-Browser VIP X1600 5.2.1 Konfiguration starten Klicken Sie oben im Fenster auf den Link EINSTELLUNGEN. Eine neue Seite mit dem Konfigurationsmenü wird geöffnet. 5.2.2 Navigation Klicken Sie auf einen der Menüpunkte am linken Fensterrand. Das entsprechende Untermenü...

  • Seite 29: Identifikation

    Konfiguration mit Web-Browser | de Identifikation 5.3.1 Gerätename Zur einfachen Identifizierung können Sie dem VIP X1600 Modul einen Namen zuweisen. Der Name erleichtert die Verwaltung von mehreren Geräten in größeren Videoüberwachungsanlagen, zum Beispiel mit den Programmen VIDOS oder Bosch Video Management System.

  • Seite 30: Bildeinblendungen

    | Konfiguration mit Web-Browser VIP X1600 5.4.1 Kamera 1 bis Kamera 4 Tragen Sie hier als Kameranamen eine möglichst eindeutige und klare Bezeichnung ein. VORSICHT! Verwenden Sie keine Sonderzeichen, zum Beispiel &, für den Namen. Sonderzeichen werden bei der systeminternen Verwaltung von Aufzeichnungen nicht unterstützt und können dazu führen, dass Aufzeichnungen mit dem Player oder dem Archive...

  • Seite 31: Alarm Einblenden

    VIP X1600 Konfiguration mit Web-Browser | de 5.5.3 Alarm einblenden Wählen Sie Ein, wenn im Alarmfall ein von Ihnen festgelegter Text eingeblendet werden soll. Er kann über die Option Auswahl an einer Stelle Ihrer Wahl eingeblendet werden, die Sie anschließend festlegen können. Wählen Sie die Option Aus, wenn keine Einblendung erfolgen soll.

  • Seite 32: Passwortschutz

    | Konfiguration mit Web-Browser VIP X1600 Passwortschutz Der Zugang zu einem VIP X1600 Modul ist in der Regel durch Passwort geschützt, um den unerlaubten Zugriff auf das Gerät zu verhindern. Über verschiedene Berechtigungsstufen (Benutzername) können Sie den Zugriffsumfang limitieren.

  • Seite 33: Sprachauswahl

    HINWEIS! Das VIP X1600 Modul in Slot 1 ist der Zeitserver für die Module in Slot 2 bis Slot 4. Diese Einstellungen sind daher nur am Modul in Slot 1 möglich. Bei Modulen in den Slots 2 bis 4 ist die Schaltfläche Setzen deaktiviert.

  • Seite 34: Zeitserver

    Gerät einmal pro Minute abgerufen. Das VIP X1600 Modul in Slot 1 ist der Zeitserver für die Module in Slot 2 bis Slot 4. In diesem Fall kann das Feld Zeitserver-IP-Adresse für die Module in Slot 2 bis Slot 4 leer bleiben (0.0.0.0).
  • Seite 35 VIP X1600 Konfiguration mit Web-Browser | de 5.9.3 Zeitserver-IP-Adresse Tragen Sie die IP-Adresse eines Zeitservers ein. 5.9.4 Zeitservertyp Wählen Sie hier das Protokoll, das vom gewählten Zeitserver unterstützt wird. Sie sollten vorzugsweise das Protokoll SNTP-Server wählen, das eine höhere Genauigkeit unterstützt und für spezielle Anwendungen und spätere Funktionserweiterungen notwendig ist.

  • Seite 36: Bildeinstellungen

    | Konfiguration mit Web-Browser VIP X1600 5.10 Bildeinstellungen Sie können das Videobild jeder Kamera Ihren Erfordernissen entsprechend einstellen. Zur Kontrolle wird das aktuelle Videobild in dem kleinen Fenster neben den Schiebereglern angezeigt. Die Änderungen werden sofort wirksam. Klicken Sie auf einen Karteireiter, um die zugehörige Kamera auszuwählen.

  • Seite 37: Encoderprofil

    Profile auswählen und die Voreinstellungen der Profile ändern. Sie können die MPEG-4-Datenübertragung an die Einsatzumgebung (zum Beispiel Netzwerkstruktur, Bandbreite, Datenaufkommen) anpassen. Das VIP X1600 Modul erzeugt dafür je Videoeingang gleichzeitig zwei Datenströme (Dual Streaming), deren Kompressionseinstellungen Sie unterschiedlich wählen können, zum Beispiel einerseits für Übertragungen ins Internet und andererseits für Verbindungen im LAN.
  • Seite 38 | Konfiguration mit Web-Browser VIP X1600 5.11.1 Aktives Profil Hier können Sie für jeden der beiden Datenströme das gewünschte Profil auswählen. Im rechten Teil des Fensters sehen Sie zu jedem Datenstrom ein Vorschaubild. Das Vorschaubild des aktuell gewählten Datenstroms ist mit einem grünen Rahmen markiert. Über den Vorschaubildern werden verschiedene Zusatzinformationen zur Datenübertragung...

  • Seite 39: Profileinstellungen

    VIP X1600 Konfiguration mit Web-Browser | de 5.12 Profileinstellungen Sie können einzelne Parameterwerte innerhalb eines Profiles und den Namen ändern. Sie können zwischen den Profilen wechseln, indem Sie auf den zugehörigen Karteireiter klicken. VORSICHT! Die Profile sind sehr komplex. Sie bestehen aus vielen Parametern, die sich gegenseitig beeinflussen.
  • Seite 40 Ziel-Datenrate Sie können zur Optimierung der Bandbreitenausnutzung im Netzwerk die Datenrate des VIP X1600 Moduls begrenzen. Die Ziel-Datenrate sollte entsprechend der gewünschten Bildqualität für typische Szenen ohne übermäßige Bewegung eingestellt werden. Bei komplexen Bildern oder häufigem Wechsel des Bildinhaltes durch viele Bewegungen kann diese Grenze zeitweise überschritten werden bis zu dem Wert, der im Feld Maximale...

  • Seite 41: P-Frame-Qualität

    VIP X1600 Konfiguration mit Web-Browser | de 5.12.8 I-Frame-Abstand Mit diesem Parameter stellen Sie ein, in welchem Abstand I-Frames codiert werden. 0 bedeutet Auto-Modus, wobei der Videoserver nach Bedarf I-Frames einfügt. Bei Eintrag 1 werden fortlaufend I-Frames erzeugt. Bei Eintrag 2 ist nur jedes zweite Bild ein I-Frame, bei 3 nur jedes dritte usw.;...

  • Seite 42: Videoeingang

    | Konfiguration mit Web-Browser VIP X1600 5.13 Videoeingang Sie können für jeden Videoeingang des VIP X1600 Moduls den 75-Ohm-Abschlusswiderstand aktivieren. Für das Durchschleifen des Videosignals muss der Abschlusswiderstand ausgeschaltet sein. Im Auslieferzustand ist jeder Videoeingang abgeschlossen. HINWEIS! Die Nummerierung entspricht der Kennzeichnung der Videoeingänge am Modul.

  • Seite 43: Audio (Nur Audioversionen)

    VIP X1600 Konfiguration mit Web-Browser | de 5.14 Audio (nur Audioversionen) Sie können die Verstärkung der Audiosignale Ihren Erfordernissen entsprechend einstellen. Zur Kontrolle der ausgewählten Audioquelle und zur besseren Zuordnung wird das aktuelle Videobild in dem kleinen Fenster neben den Schiebereglern angezeigt. Die Änderungen werden sofort wirksam.

  • Seite 44: Jpeg-Posting

    | Konfiguration mit Web-Browser VIP X1600 5.15 JPEG-Posting Sie können einzelne Videobilder im Format JPEG in bestimmten Zeitintervallen auf einem FTP- Server speichern. Diese Bilder können Sie zu einem späteren Zeitpunkt abrufen und so eventuell Alarmereignisse rekonstruieren. 5.15.1 Bildgröße Hier können Sie auswählen, welche Auflösung die JPEG-Bilder haben sollen:...

  • Seite 45: Sendeintervall

    VIP X1600 Konfiguration mit Web-Browser | de 5.15.3 Sendeintervall Tragen Sie hier das Zeitintervall in Sekunden ein, in dem die Einzelbilder an einen FTP-Server gesendet werden sollen. Geben Sie eine Null ein, wenn keine Einzelbilder übertragen werden sollen. 5.15.4 FTP-Server-IP-Adresse Tragen Sie hier die IP-Adresse des FTP-Servers ein, auf dem Sie die JPEG-Bilder speichern wollen.

  • Seite 46: Speichermedium

    VIP X1600 5.16 Speichermedium Sie können die Bilder der an das VIP X1600 Modul angeschlossenen Kameras auf den RAM- Speicher des Moduls oder auf ein entsprechend konfiguriertes iSCSI-System aufzeichnen. Der interne RAM-Speicher eignet sich für Kurzzeitaufzeichnungen und Vor-Alarm- Aufzeichnungen im Ringspeicherbetrieb.

  • Seite 47: Iscsi

    VIP X1600 Konfiguration mit Web-Browser | de 5.17 iSCSI Wenn Sie als Speichermedium den Typ iSCSI-System gewählt haben, müssen Sie anschließend eine Verbindung zum gewünschten iSCSI-System aufbauen und die Konfigurationsparameter einstellen. HINWEIS! Das gewählte Speichersystem muss im Netz verfügbar und vollständig eingerichtet sein. Unter anderem muss es eine IP-Adresse besitzen und bereits in logische Laufwerke (LUN) aufgeteilt sein.
  • Seite 48 Passwort im Feld Ziel-Passwort eintragen und auf die Schaltfläche Setzen klicken. Wenn die Informationen in Einzelfällen aufgrund der Netzwerktopologie nicht ausgelesen werden können, müssen Sie die Daten manuell eintragen, damit das VIP X1600 Modul auf das Laufwerk zugreifen kann. Achten Sie in diesem Fall auf die exakte Übereinstimmung der Einträge mit der Konfiguration des iSCSI-Systems.
  • Seite 49 Klicken Sie in der LUN-Übersicht doppelt auf ein bereits verwendetes Laufwerk. Eine Warnmeldung wird eingeblendet. Bestätigen Sie die Trennung des bisherigen Benutzers. Das Laufwerk wird freigegeben und Sie können es jetzt mit dem VIP X1600 Modul verbinden. 5.17.10 Speicherinformation Zur Information werden hier der Status des aktuell gewählten Speichermediums und der Datendurchsatz angezeigt.

  • Seite 50: Partitionierung

    VIP X1600 5.18 Partitionierung Für Aufzeichnungen der an das VIP X1600 Modul angeschlossenen Kameras können vier Partitionen eingerichtet werden, vergleichbar der Partitionierung, wie sie bei Computer- Festplatten häufig zu finden ist. Für jede Partition können Parameter wie Größe und Typ der Videoaufzeichnung festgelegt werden.
  • Seite 51 VIP X1600 Konfiguration mit Web-Browser | de 5.18.1 Partition erstellen HINWEIS! Die maximale Anzahl von Partitionen ist vorgegeben und entspricht der Anzahl der Videoeingänge am Modul. Sie können mehrere gleichartige Partitionen in einem Durchlauf erstellen. Markieren Sie dazu das Kontrollkästchen Gleiche Einstellungen für alle neuen Partitionen im ersten Fenster.

  • Seite 52: Änderungen Speichern

    | Konfiguration mit Web-Browser VIP X1600 5.18.2 Änderungen speichern Nachdem Sie alle Einstellungen wie gewünscht vorgenommen haben, müssen Sie die Einstellungen zum Gerät übertragen und speichern. VORSICHT! Alle Änderungen der Einstellungen werden erst dann wirksam, wenn Sie die Konfiguration im letzten Fenster durch Klicken auf die Schaltfläche Fertig abschließen.

  • Seite 53: Partition Editieren

    VIP X1600 Konfiguration mit Web-Browser | de 5.18.4 Partition editieren Sie können die Konfiguration einer Partition jederzeit ändern. VORSICHT! Änderungen an einer Partition führen zu einer Neuorganisation der betreffenden Partition und damit zum Verlust aller darauf gespeicherten Sequenzen. Sichern Sie daher vor Änderungen an der Partition alle wichtigen Sequenzen als Backup auf der Festplatte des Computers.

  • Seite 54: Aufzeichnungstyp

    | Konfiguration mit Web-Browser VIP X1600 5.18.7 Aufzeichnungstyp Wählen Sie hier den gewünschten Aufzeichnungstyp. Bei einer Ringaufzeichnung wird die Aufzeichnung fortlaufend weitergeführt. Wenn der maximale Festplattenplatz erreicht ist, werden automatisch die ältesten Aufzeichnungen überschrieben. Bei einer Linearaufzeichnung wird die Aufzeichnung solange fortgeführt, bis der gesamte Plattenplatz belegt ist.

  • Seite 55: Formatieren

    VIP X1600 Konfiguration mit Web-Browser | de 5.18.10 Formatieren Sie können alle Aufzeichnungen auf einer Partition jederzeit löschen. VORSICHT! Prüfen Sie vor dem Löschen die Aufzeichnungen und sichern Sie wichtige Sequenzen als Backup auf der Festplatte des Computers. Klicken Sie auf die Schaltfläche Formatieren, um alle Aufzeichnungen auf der aktuell gewählten Partition zu löschen.

  • Seite 56: Aufzeichnungsprofile

    | Konfiguration mit Web-Browser VIP X1600 5.19 Aufzeichnungsprofile Sie können bis zu zehn unterschiedliche Aufzeichnungsprofile definieren. Diese Aufzeichnungsprofile verwenden Sie anschließend im Aufzeichnungsplaner und verknüpfen sie dort mit einzelnen Tagen und Tageszeiten (siehe Abschnitt 5.20 Aufzeichnungsplaner, Seite 58). In jedem Profil können Sie für jeden Kameraeingang getrennte Einstellungen vornehmen.
  • Seite 57 Die Alarmeingänge konfigurieren und aktivieren Sie auf der Seite Alarmquellen (siehe Abschnitt 5.21 Alarmquellen, Seite 60). Die Nummerierung der Kontrollkästchen für die Alarmeingänge entspricht der Kennzeichnung der Alarmeingänge am VIP X1600 Modul. Für den Bewegungs- und Videoalarm entspricht die Nummerierung der Kennzeichnung der Videoeingänge. Bosch Security Systems Installations- und Bedienungshandbuch V3.5 | 2007.12...

  • Seite 58: Aufzeichnungsplaner

    | Konfiguration mit Web-Browser VIP X1600 5.20 Aufzeichnungsplaner Im Aufzeichnungsplaner können Sie die erstellten Aufzeichnungsprofile mit Tagen und Tageszeiten verknüpfen, zu denen im Alarmfall die Bilder der ausgewählten Kameras aufgezeichnet werden sollen. Sie können für jeden Wochentag beliebige Zeiträume im Intervall von 15 Minuten mit den Aufzeichnungsprofilen verknüpfen.
  • Seite 59 Klicken Sie auf die Schaltfläche Stop, um den Aufzeichnungsplan zu deaktivieren. Laufende Aufzeichnungen werden unterbrochen, die Konfiguration kann geändert werden. 5.20.5 Aufzeichnungsaktivität Die Grafik symbolisiert die Aufzeichnungsaktivität des VIP X1600 Moduls. Während eine Aufzeichnung stattfindet, ist die Grafik animiert. Bosch Security Systems Installations- und Bedienungshandbuch V3.5 | 2007.12...

  • Seite 60: Alarmquellen

    | Konfiguration mit Web-Browser VIP X1600 5.21 Alarmquellen Sie können die Alarmeingänge des VIP X1600 Moduls konfigurieren. 5.21.1 Alarmeingang Wählen Sie Aktiv 1, wenn der Alarm durch Schließen des Kontakts ausgelöst werden soll. Wählen Sie Aktiv 0, wenn der Alarm durch Öffnen des Kontakts ausgelöst werden soll.

  • Seite 61: Alarmverbindungen

    VIP X1600 Modul angewählt werden, bis eine Verbindung zustande kommt. 5.22.1 Verbindung bei Alarm Wählen Sie hier Ein, damit das VIP X1600 Modul im Alarmfall automatisch eine Verbindung zu einer vorgegebenen IP-Adresse aufbaut. Mit der Einstellung Folgt Alarm 1 hält das Gerät die automatisch aufgebaute Verbindung, solange am Alarmeingang 1 ein Alarm anliegt.

  • Seite 62: Video-Übertragung

    Verbindungen durch übergeordnete Systeme wie VIDOS oder Bosch Video Management System, können Sie hier ein Generalpasswort hinterlegen. Mit diesem Generalpasswort kann das VIP X1600 Modul dann Verbindungen zu allen Gegenstellen aufbauen, die mit dem selben Passwort geschützt sind. In diesem Fall müssen Sie wie folgt vorgehen: Wählen Sie im Listenfeld Nummer der Ziel-IP-Adresse die 10.
  • Seite 63 HINWEIS! Beachten Sie, dass die SSL-Verschlüsselung jeweils auf beiden Seiten einer Verbindung aktiviert und konfiguriert sein muss. Voraussetzung ist beim VIP X1600 Modul der Upload entsprechender Zertifikate (siehe Abschnitt 5.36.4 Wartungsprotokoll, Seite 91). Die Verschlüsselung der Mediendaten (Video, Audio und Metadaten) können Sie auf der Seite Verschlüsselung aktivieren und konfigurieren (siehe Abschnitt 5.30 Verschlüsselung, Seite 82).

  • Seite 64: Vca

    | Konfiguration mit Web-Browser VIP X1600 5.23 Die VIP X1600 Module verfügen über eine integrierte Video-Content-Analyse (VCA), bei der auf Grundlage der Bildverarbeitung Veränderungen im Videosignal registriert und bewertet werden. Diese Veränderungen werden unter anderem durch Bewegungen im Sichtfeld einer Kamera ausgelöst.

  • Seite 65: Bewegungsmelder (Nur Bei Motion+)

    Wenn Sie einen dieser Algorithmen auswählen, können Sie die zugehörigen Parameter direkt hier einstellen. Informationen dazu finden Sie in den jeweiligen Dokumenten auf der mitgelieferten Produkt-CD (siehe Abschnitt 3.2 Lieferumfang VIP X1600 Modul, Seite 11). 5.23.3 Bewegungsmelder (nur bei MOTION+) Damit der Bewegungsmelder arbeiten kann, müssen folgende Bedingungen erfüllt sein:...

  • Seite 66: Empfindlichkeit (Nur Bei Motion+)

    | Konfiguration mit Web-Browser VIP X1600 5.23.4 Empfindlichkeit (nur bei MOTION+) Sie können die Grundempfindlichkeit des Bewegungsmelders an die Umgebungsbedingungen der Kamera anpassen. Der Sensor reagiert auf Helligkeitsschwankungen im Videobild. Je dunkler der Beobachtungsbereich ist, desto höher müssen Sie hier den Wert wählen.
  • Seite 67 VIP X1600 Konfiguration mit Web-Browser | de 5.23.7 Manipulationserkennung Sie können mit verschiedenen Optionen Manipulationen von Kameras und Videoleitungen aufdecken. Führen Sie in diesem Zusammenhang ausreichende Tests zu unterschiedlichen Tages- und Nachtzeiten durch, um die korrekte Funktion des Videosensors sicherzustellen.

  • Seite 68: Gesamtveränderung

    | Konfiguration mit Web-Browser VIP X1600 5.23.13 Bild zu verrauscht Aktivieren Sie diese Funktion, wenn Manipulationen zum Beispiel durch EMV-Störungen (Bildrauschen durch starke Störsender im Bereich der Videoleitungen) zu einem Alarm führen sollen. 5.23.14 Gesamtveränderung Aktivieren Sie diese Funktion, wenn die Gesamtveränderung, so wie mit dem Schieberegler Gesamtveränderung eingestellt, zu einem Alarm führen soll.

  • Seite 69: Alarm-E-Mail

    Alternativ zum automatischen Verbindungsaufbau können Alarmzustände auch per E-Mail dokumentiert werden. So kann auch ein Empfänger benachrichtigt werden, der nicht über eine Videoempfangseinrichtung verfügt. In diesem Fall verschickt das VIP X1600 Modul automatisch eine E-Mail an eine vorher festgelegte E-Mail-Adresse.

  • Seite 70: Jpeg-Anhang Von Kamera

    | Konfiguration mit Web-Browser VIP X1600 5.24.6 JPEG-Anhang von Kamera Klicken Sie in die Kontrollkästchen, um festzulegen, von welchen Kameras JPEG-Bilder versendet werden sollen. Ein aktivierter Videoeingang ist mit einem Haken markiert. 5.24.7 Zieladresse Tragen Sie hier die E-Mail-Adresse für Alarm-E-Mails ein. Die maximale Länge der Adresse ist 49 Zeichen.

  • Seite 71: Alarm Task Editor

    Für die Bearbeitung dieser Seite sind Programmierkenntnisse und die Informationen aus dem Dokument Alarm Task Script Language zwingend erforderlich. Das Dokument befindet sich auf der mitgelieferten Produkt-CD (siehe Abschnitt 3.2 Lieferumfang VIP X1600 Modul, Seite 11). Alternativ zu den Alarmeinstellungen auf den verschiedenen Alarmseiten können Sie hier die gewünschten Alarmfunktionen in Form von Scripten eingeben.

  • Seite 72: Relaiseinstellungen

    | Konfiguration mit Web-Browser VIP X1600 5.26 Relaiseinstellungen Sie können das Schaltverhalten der Relaisausgänge konfigurieren. Dabei können Sie jedem Relais die Funktion eines Öffners (Ruhezustand geschlossen) oder Schließers (Ruhezustand offen) zuweisen. Weiter können Sie festlegen, ob ein Ausgang bistabil oder monostabil reagieren soll. Im bistabilen Betrieb bleibt der ausgelöste Zustand des Relais erhalten.

  • Seite 73: Relais Folgt

    Verbindung) HINWEIS! Die Nummern in den Listen der wählbaren Ereignisse beziehen sich auf die entsprechenden Anschlüsse am VIP X1600 Modul, Videoalarm 1 zum Beispiel auf den Anschluss Video In 1. 5.26.4 Relaisname Hier können Sie dem Relais einen Namen zuweisen. Der Name wird auf der Schaltfläche neben Relais schalten angezeigt.

  • Seite 74: Com1

    Sie können die Parameter der seriellen Schnittstelle (oranger Klemmenblock) Ihren Erfordernissen entsprechend konfigurieren. HINWEIS! Wenn das VIP X1600 Modul im Multicast-Modus arbeitet (siehe Abschnitt 5.29 Multicasting, Seite 80) erhält die erste Gegenstelle, die eine Videoverbindung zum Gerät aufbaut, auch die transparente Datenverbindung. Jedoch wird die Datenverbindung nach 15 Sekunden Inaktivität automatisch aufgehoben und eine andere Gegenstelle kann transparente Daten mit...

  • Seite 75: Datenbits

    VIP X1600 Konfiguration mit Web-Browser | de 5.27.2 Kamera-ID Geben Sie hier, falls erforderlich, die ID für das zu steuernde Peripheriegerät (zum Beispiel Domkamera oder Schwenk-/Neigekopf) ein. Die eingegebene ID bezieht sich auf das Peripheriegerät, das an den ersten Videoeingang angeschlossen ist. Für die weiteren Videoeingänge wird die ID automatisch hochgezählt und den dort angeschlossenen...

  • Seite 76: Netzwerk

    | Konfiguration mit Web-Browser VIP X1600 5.28 Netzwerk Mit den Einstellungen auf dieser Seite können Sie das VIP X1600 Modul in ein bestehendes Netzwerk integrieren. V3.5 | 2007.12 Installations- und Bedienungshandbuch Bosch Security Systems...

  • Seite 77: Gateway-Adresse

    Wenn Sie IP-Adresse, Subnetzmaske oder Gateway-Adresse ändern, ist das VIP X1600 Modul nach dem Neustart nur noch unter den neuen Adressen erreichbar. 5.28.1 IP-Adresse Tragen Sie hier die gewünschte IP-Adresse des VIP X1600 Moduls ein. Die IP-Adresse muss für das Netzwerk gültig sein. 5.28.2 Subnetzmaske Tragen Sie hier die zur eingestellten IP-Adresse passende Subnetzmaske ein.
  • Seite 78 Subnetz befindet wie der VIP X1600. 5.28.14 SNMP Die VIP X1600 Module unterstützen das SNMP V2 (Simple Network Management Protocol) zur Verwaltung und Überwachung von Netzwerkkomponenten und kann SNMP-Nachrichten (Traps) an IP-Adressen verschicken. Dabei unterstützt das Gerät SNMP MIB II im Einheitscode.

  • Seite 79: Authentifizierung

    Die Einstellungen zur Authentifizierung sind nur für das Modul in Slot 1 erforderlich. Dieses sorgt dafür, dass die Freigabe für die übrigen Module automatisch erfolgt. Für die Konfiguration müssen Sie den VIP X1600 über ein Netzwerkkabel direkt mit einem Computer verbinden, da die Kommunikation über das Netzwerk erst nach dem Einstellen der Parameter Identität und Passwort und anschließender erfolgreicher Authentifizierung möglich...

  • Seite 80: Multicasting

    Multicasting Neben der 1:1-Verbindung zwischen jeweils einem Encoder und einem Empfänger (Unicast) bieten die VIP X1600 Module die Möglichkeit, dass mehrere Empfänger gleichzeitig das Videosignal eines Encoders empfangen. Entweder dupliziert das Modul selbst den Datenstrom und verteilt ihn anschließend auf mehrere Empfänger (Multi-Unicast) oder es sendet einen einzelnen Datenstrom ins Netzwerk, wo er gleichzeitig an mehrere Empfänger einer...
  • Seite 81 (Videoeingangs) ein, der im Multicast-Modus arbeiten soll (Duplizierung der Datenströme im Netz). Mit der Einstellung 0.0.0.0 arbeitet der Encoder für den jeweiligen Stream im Multi-Unicast- Modus (Kopieren der Datenströme im Gerät). Die VIP X1600 Module unterstützen Multi- Unicast-Verbindungen für bis zu fünf simultan verbundene Empfänger. HINWEIS! Die Duplizierung der Daten im Gerät erfordert eine hohe Rechenleistung und kann unter...

  • Seite 82: Verschlüsselung

    | Konfiguration mit Web-Browser VIP X1600 5.30 Verschlüsselung Für die Verschlüsselung der Nutzdaten ist eine gesonderte Lizenz erforderlich, mit der Sie einen entsprechenden Aktivierungsschlüssel erhalten. Mit dem Aktivierungsschlüssel können Sie die Funktion auf der Seite Lizenzen freischalten (siehe Abschnitt 5.35 Lizenzen, Seite 89).
  • Seite 83 VIP X1600 Konfiguration mit Web-Browser | de 5.30.1 Verschlüsselung Wählen Sie aus dem Listenfeld Verschlüsselung die Option Ein, um die Verschlüsselung zu aktivieren. Mit der Aktivierung werden für alle Datenkanäle Schlüssel erzeugt. Klicken Sie auf die Schaltfläche Schlüssel >>. Die Schlüssel der einzelnen Datenkanäle werden angezeigt.

  • Seite 84: Versionsinformation

    | Konfiguration mit Web-Browser VIP X1600 5.31 Versionsinformation Die Angaben auf dieser Seite dienen nur zur Information und können nicht geändert werden. Halten Sie diese Angaben bereit, falls Sie technische Hilfe benötigen. HINWEIS! Sie können alle gewünschten Texte auf dieser Seite mit der Maus markieren und mit der Tastenkombination [Strg]+[C] in die Zwischenablage kopieren, um sie zum Beispiel per E-Mail zu versenden.

  • Seite 85: Konfiguration Liveseite

    Beispiel C:\Bilder\Logo.gif, bei Zugriff über Internet/Intranet zum Beispiel http:// www.meinefirma.com/bilder/logo.gif). Achten Sie bei Zugriff über Internet/Intranet darauf, dass die Verbindung bestehen muss, um das Bild immer anzeigen zu können. Die Bilddatei wird nicht im VIP X1600 Modul gespeichert. Bosch Security Systems Installations- und Bedienungshandbuch...
  • Seite 86 | Konfiguration mit Web-Browser VIP X1600 Klicken Sie in die Kontrollkästchen der Elemente, die auf der LIVESEITE gezeigt werden sollen. Die ausgewählten Elemente sind mit einem Haken markiert. Prüfen Sie auf der LIVESEITE, ob und wie die gewünschten Elemente dargestellt werden.
  • Seite 87 VIP X1600 Konfiguration mit Web-Browser | de 5.32.8 JPEG-Größe Sie können zwischen zwei festen Bildgrößen für die Darstellung des M-JPEG-Bildes wählen. 5.32.9 JPEG-Intervall Sie können festlegen, in welchem Intervall die Einzelbilder für das M-JPEG-Bild erzeugt werden sollen. 5.32.10 JPEG-Qualität Sie können die Qualität der Bilder für die M-JPEG-Darstellung auf der LIVESEITE festlegen.

  • Seite 88: Systemstatus

    Dieses Fenster ist nur bei einem VIP X1600 Modul in Slot 1 sichtbar. 5.34.1 Stromredundanz prüfen Wählen Sie hier die Option Ein, wenn der VIP X1600 durch zwei Netzteile versorgt wird. Die Auswahl ist wichtig für die korrekte Anzeige von Statusmeldungen der Stromversorgung. V3.5 | 2007.12...

  • Seite 89: Lizenzen

    VIP X1600 Konfiguration mit Web-Browser | de 5.35 Lizenzen In diesem Fenster können Sie den Aktivierungsschlüssel zum Freischalten von zusätzlichen Funktionen oder Softwaremodulen eingeben. HINWEIS! Der Aktivierungsschlüssel kann nicht wieder deaktiviert werden und ist nicht übertragbar auf weitere Geräte. Bosch Security Systems Installations- und Bedienungshandbuch V3.5 | 2007.12...

  • Seite 90: Wartung

    Dazu übertragen Sie das aktuelle Firmware-Paket über das ausgewählte Netz zum Modul. Es wird dort automatisch installiert. Auf diese Weise lässt sich ein VIP X1600 Modul aus der Ferne warten und aktualisieren, ohne dass Techniker vor Ort die Geräteinstallation ändern müssen.

  • Seite 91: Konfiguration

    Seiten einer Verbindung entsprechende Zertifikate hinterlegt sein. Sie können das aus einer oder mehreren Dateien bestehende SSL-Zertifikat hier auf das VIP X1600 Modul laden. Wenn Sie mehrere Dateien auf das VIP X1600 Modul laden wollen, müssen Sie diese nacheinander einzeln auswählen.

  • Seite 92: Funktionstest

    Der VIP X1600 bietet eine Vielzahl von Konfigurationsmöglichkeiten. Überprüfen Sie deshalb nach Installation und Konfiguration den fehlerfreien Betrieb des Gerätes. Nur mit einem Funktionstest stellen Sie sicher, dass der VIP X1600 auch im Alarmfall einwandfrei arbeiten kann. Überprüfen Sie dazu unter anderem folgende Funktionen: –...

  • Seite 93: Betrieb

    Betrieb | de Betrieb Betrieb mit Microsoft Internet Explorer Der Empfang der von den VIP X1600 Modulen gesendeten Livebilder, die Steuerung von Kameras oder anderen Peripheriegeräten und die Wiedergabe von gespeicherten Videosequenzen ist mit einem Computer mit installiertem Microsoft Internet Explorer (ab Version 6.0) möglich.
  • Seite 94 VIP X1600 6.1.3 Verbindung herstellen Um den VIP X1600 in Ihrem Netzwerk zu betreiben, muss mindestens das VIP X1600 Modul in Slot 1 eine für Ihr Netzwerk gültige IP-Adresse besitzen. Werkseitig ist die folgende Adresse voreingestellt: 192.168.0.1 Starten Sie den Web-Browser.

  • Seite 95: Die Liveseite

    Klicken Sie oben im Fenster auf einen der Links Modul 1 bis Modul 4, um zum entsprechenden Modul desselben VIP X1600 zu wechseln. HINWEIS! Ein VIP X1600 Modul, das in einem anderen VIP X1600 installiert ist, müssen Sie über seine IP- Adresse anwählen. Bosch Security Systems Installations- und Bedienungshandbuch V3.5 | 2007.12...
  • Seite 96 | Betrieb VIP X1600 6.2.5 Bildauswahl Sie können das Bild jeder Kamera einzeln als Vollbild ansehen. Alternativ können Sie die Kamerabilder aller vier Videoeingänge zusammen anzeigen (Quad-Video). Klicken Sie über dem Videobild auf eine der Registerkarten, um eines oder alle Kamerabilder anzusehen.

  • Seite 97: Kamerasteuerung

    Neigekopf oder einer Domkamera) sind abhängig vom installierten Gerätetyp und von der Konfiguration des VIP X1600 Moduls. Wenn mit dem VIP X1600 Modul ein steuerbares Gerät verbunden und konfiguriert ist, sehen Sie links neben dem Videobild die Bedienelemente zur Steuerung des Peripheriegerätes.
  • Seite 98 VIP X1600 6.2.9 Systemprotokoll / Ereignisprotokoll Das Feld Systemprotokoll enthält Informationen zum Betriebsstatus des VIP X1600 Moduls und zum Verbindungsaufbau. Sie können diese Meldungen automatisch in einer Datei speichern (siehe Abschnitt 5.32 Konfiguration Liveseite, Seite 85). Im Feld Ereignisprotokoll werden Ereignisse wie zum Beispiel das Auslösen oder Beenden von Alarmen angezeigt.

  • Seite 99: Schnappschuss Speichern

    Klicken Sie auf das Symbol für die Aufnahme von Einzelbildern. Das Bild wird in der Auflösung 704 × 576 Pixel (4CIF) gespeichert. Der Speicherort ist von der Konfiguration des VIP X1600 Moduls abhängig (siehe Abschnitt 5.32.17 Pfad für JPEG- und MPEG- Dateien, Seite 87).

  • Seite 100: Laufendes Aufzeichnungsprogramm

    100 de | Betrieb VIP X1600 Laufendes Aufzeichnungsprogramm Während einer automatischen Aufzeichnung ändert sich das Festplattensymbol unter den Kamerabildern auf der LIVESEITE. Als Hinweis auf eine laufende Aufzeichnung wird eine bewegte Grafik angezeigt. Wenn keine Aufzeichnung stattfindet, wird eine statische Grafik angezeigt.

  • Seite 101: Die Seite Aufzeichnungen

    VIP X1600 Betrieb | de 101 Die Seite AUFZEICHNUNGEN Die Seite AUFZEICHNUNGEN für die Wiedergabe aufgezeichneter Videosequenzen erreichen Sie sowohl von der LIVESEITE als auch aus dem Menü EINSTELLUNGEN. Der Link AUFZEICHNUNGEN ist nur sichtbar, wenn ein Speichermedium ausgewählt ist (siehe Abschnitt 5.16 Speichermedium, Seite 46).

  • Seite 102: Wiedergabe Steuern

    102 de | Betrieb VIP X1600 6.6.2 Wiedergabe steuern Unter dem Videobild wird zur schnellen Orientierung ein Zeitbalken angezeigt. Wenn eine bestimmte Sequenz durch Anklicken zur Wiedergabe ausgewählt wurde, ist die gewählte Sequenz in der Liste markiert. Der zugehörige Zeitabschnitt wird im Balken grau angezeigt.

  • Seite 103: Lesezeichen

    VIP X1600 Betrieb | de 103 6.6.4 Schieberegler Mit dem Schieberegler steuern Sie die Geschwindigkeit der Wiedergabe und den Vorlauf/ Rücklauf: mittig bedeutet Wiedergabe in Aufnahmegeschwindigkeit, links davon Rücklauf, rechts davon Vorlauf. Die Vorlauf- oder Rücklaufgeschwindigkeit ändert sich, je nachdem wie weit Sie den Schieberegler zu den Läufersymbolen hin schieben.

  • Seite 104: Backup

    Schnappschüsse aus der laufenden Sequenz auf die Festplatte Ihres Computers zu speichern. Die Einzelbilder werden sofort nach dem Anklicken im Bereich Screenshots angezeigt. Der Speicherort für die Sequenzen und Einzelbilder ist in der Konfiguration des VIP X1600 Moduls einstellbar (siehe Abschnitt 5.32.17 Pfad für JPEG- und MPEG-Dateien, Seite 87). 6.7.1 Screenshot drucken Sie können die gespeicherten Screenshots einzeln ansehen und ausdrucken.

  • Seite 105: Player Installieren

    VIP X1600 Betrieb | de 105 Player installieren Gespeicherte Videosequenzen können Sie mit Hilfe des Players von Bosch Security Systems wiedergeben, den Sie auf der mitgelieferten Produkt-CD finden (siehe Abschnitt 3.1 Lieferumfang VIP X1600 Base, Seite 11). HINWEIS! Auch für die Wiedergabe von gespeicherten Videosequenzen mit dem Player muss ein entsprechendes MPEG-ActiveX auf dem Computer installiert sein.

  • Seite 106: Hardware-Verbindungen Zwischen Videoservern

    106 de | Betrieb VIP X1600 Hardware-Verbindungen zwischen Videoservern Sie können einen VIP X1600 mit angeschlossenen Kameras als Sender und einen kompatiblen MPEG-4-fähigen Hardwaredecoder (zum Beispiel VIP XD) mit angeschlossenem Monitor als Empfänger einfach über ein Ethernet-Netzwerk miteinander verbinden. So haben Sie die Möglichkeit, ohne größeren Installations- oder Verkabelungsaufwand weite Entfernungen zu...

  • Seite 107: Verbindungsaufbau Mit Terminal-Programm

    Geben Sie im Menü IP den Befehl 4 zum Ändern der Remote-IP ein und geben Sie die IP-Adresse des VIP X1600 Moduls ein, zu dem eine Verbindung hergestellt werden soll. Kehren Sie mit dem Befehl 0 zum Hauptmenü zurück und geben Sie dort den Befehl 4 ein, um in das Menü...

  • Seite 108: Betrieb Mit Software-Decodern

    Sortiment integrieren und so von einer Komplett-Sicherheitslösung profitieren, die auf neuester Technologie und jahrelanger Erfahrung fußt. Der Videoserver VIP X1600 ist auch für die Benutzung mit dem Digitalrekorder DiBos 8 konzipiert. DiBos 8 dient zur Aufzeichnung von bis zu 32 Video- und Audioströmen und ist als IP-Software oder als Hybrid-DVR mit zusätzlichen analogen Kamera- und Audioeingängen erhältlich.

  • Seite 109: Wartung Und Pflege

    Konfigurationsseite Wartung (siehe Abschnitt 5.36 Wartung, Seite 90). HINWEIS! Nach dem Reset ist das VIP X1600 Modul nur noch über die werkseitig voreingestellte IP- Adresse ansprechbar. Sie können die IP-Adresse ändern wie im Kapitel Installation beschrieben (siehe Abschnitt 4.6 Inbetriebnahme mit dem Configuration Manager, Seite 23).

  • Seite 110: Reparaturen

    Zweifelsfall an den technischen Service Ihres Händlers. Weitergabe, Entsorgung Geben Sie den VIP X1600, die VIP X1600 Base oder ein VIP X1600 Modul nur zusammen mit diesem Installations- und Bedienungshandbuch weiter. Ihr Bosch-Produkt besteht aus hochqualitativen Materialien und Komponenten, die recycelt und wieder verwendet werden können.

  • Seite 111: Anhang

    Störungen – Ursache und Abhilfe Wenn Sie eine Störung nicht beheben können, wenden Sie sich bitte an Ihren Lieferanten oder Systemintegrator oder direkt an den Kundenservice von Bosch Security Systems. Sie können sich auf der Seite Versionsinformation verschiedene Informationen zu Ihrer Geräteversion anzeigen lassen (siehe Abschnitt 5.31 Versionsinformation, Seite 84).

  • Seite 112: Allgemeine Störungen

    112 de | Anhang VIP X1600 Allgemeine Störungen Störung Mögliche Ursachen Empfohlene Abhilfe Keine Verbindung Fehlerhafte Kabelverbindungen. Alle Leitungen, Stecker, zwischen Modul und Kontakte, Klemmen und Terminal-Programm. Anschlüsse prüfen. Serielle Schnittstelle des Andere serielle Schnittstelle Computers nicht angeschlossen. prüfen. Schnittstellenparameter Gegebenenfalls andere stimmen nicht überein.

  • Seite 113: Störungen Bei Iscsi-Verbindungen

    VIP X1600 Anhang | de 113 Störung Mögliche Ursachen Empfohlene Abhilfe Modul meldet einen Alarmquelle nicht ausgewählt. Auf Konfigurationsseite Alarm nicht. Alarmquellen mögliche Alarmquellen auswählen. Alarmreaktion nicht festgelegt. Auf Konfigurationsseite Alarmverbindungen gewünschte Alarmreaktion festlegen, gegebenenfalls IP- Adresse ändern. Keine Steuerung von...

  • Seite 114: Leds

    Defekt an Lüftern oder redundantem Netzteil. Prozessorauslastung Bei Zugriff auf den VIP X1600 mit dem Web-Browser sehen Sie oben im Fenster links neben dem Hersteller-Logo die Indikatoren für die Prozessorauslastung des Moduls. Wenn Sie den Mauszeiger auf einen der beiden grafischen Indikatoren bewegen, wird der Status des jeweiligen Prozessors zusätzlich mit numerischen Werten eingeblendet.

  • Seite 115: Serielle Schnittstelle

    VIP X1600 Anhang | de 115 Serielle Schnittstelle Die serielle Schnittstelle können Sie wahlweise zur Übertragung von transparenten Daten, zur Steuerung von angeschlossenen Geräten oder zur Bedienung des Gerätes mit einem Terminal- Programm verwenden. Die serielle Schnittstelle unterstützt die Übertragungsstandards RS232, RS422 und RS485.

  • Seite 116: Kommunikation Mit Terminal-Programm

    8.8.1 Daten-Terminal Für den Fall, dass ein VIP X1600 Modul im Netzwerk nicht gefunden wird oder die Verbindung zum Netzwerk unterbrochen ist, können Sie ein Daten-Terminal zur Inbetriebnahme und zur Einstellungen wichtiger Parameter an den VIP X1600 anschließen. Das Daten-Terminal besteht aus einem Computer mit einem Terminal-Programm.

  • Seite 117: Ip-Adresse Zuweisen

    Anhang | de 117 8.8.4 IP-Adresse zuweisen Um ein VIP X1600 Modul in Ihrem Netzwerk zu betreiben, müssen Sie ihm eine für Ihr Netzwerk gültige IP-Adresse zuweisen. Werkseitig ist die folgende Adresse voreingestellt: 192.168.0.1 Starten Sie ein Terminal-Programm, zum Beispiel HyperTerminal.
  • Seite 118 118 de | Anhang VIP X1600 V3.5 | 2007.12 Installations- und Bedienungshandbuch Bosch Security Systems...

  • Seite 119: Glossar

    VIP X1600 Glossar | de 119 Glossar Symbole 10/100/1000 Base-T IEEE-802.3-Spezifikation für 10-, 100- bzw. 1000-Mbps-Ethernet 802.1x Der Standard IEEE 802.1x stellt eine generelle Methode für die Authentifizierung und Autorisierung in IEEE-802-Netzen zur Verfügung. Die Authentifizierung erfolgt durch den Authenticator, der mittels eines Authentifizierungsservers (siehe RADIUS-Server) die übermittelten Authentifizierungsinformationen prüft und gegebenenfalls den Zugriff auf die...
  • Seite 120 120 de | Glossar VIP X1600 ICMP Internet Control Message Protocol Identifikation, maschinenlesbare Zeichenfolge IEEE Institute of Electrical and Electronics Engineers IGMP Internet Group Management Protocol Internet Protocol Das Hauptprotokoll, das im Internet verwendet wird, meist in Verbindung mit dem Transfer...
  • Seite 121 VIP X1600 Glossar | de 121 Network Time Protocol; ein Standard zur Synchronisierung von Uhren in Computersystemen über paketbasierte Kommunikationsnetze. NTP verwendet das verbindungslose Netzwerkprotokoll UDP. Es wurde speziell dafür entwickelt, eine zuverlässige Zeitgabe über Netzwerke mit variabler Paketlaufzeit (Ping) zu ermöglichen.
  • Seite 122 122 de | Glossar VIP X1600 User Datagram Protocol Uniform Resource Locator Unshielded Twisted Pair Siehe Wide area network Wide area network Eine Weitverkehrsverbindung zur Ausdehnung oder Verbindung entfernter lokaler Netzwerke V3.5 | 2007.12 Installations- und Bedienungshandbuch Bosch Security Systems...

  • Seite 123: Technische Daten

    Abmessungen (H × B × T) 44 × 440 × 210 mm / 1,73 × 17,32 × 8,27 in, inklusive BNC-Anschlüsse der Module Gewicht ca. 4 kg / 8,82 lb mit 4 VIP X1600 Modulen Bosch Security Systems Installations- und Bedienungshandbuch V3.5 | 2007.12...

  • Seite 124: Vip X1600 Modul

    124 de | Technische Daten VIP X1600 10.2 VIP X1600 Modul Betriebsspannung Versorgung über Gehäuse VIP X1600 Base Leistungsaufnahme maximal 12 W Datenschnittstellen 1 × RS232/RS422/RS485, bidirektional, Steckklemme RAM-Speicher 8 MB pro Kanal Alarmeingänge 4 × Steckklemme (nicht isolierter Schließkontakt), maximaler Aktivierungswiderstand 10 Ohm Relaisausgänge...
