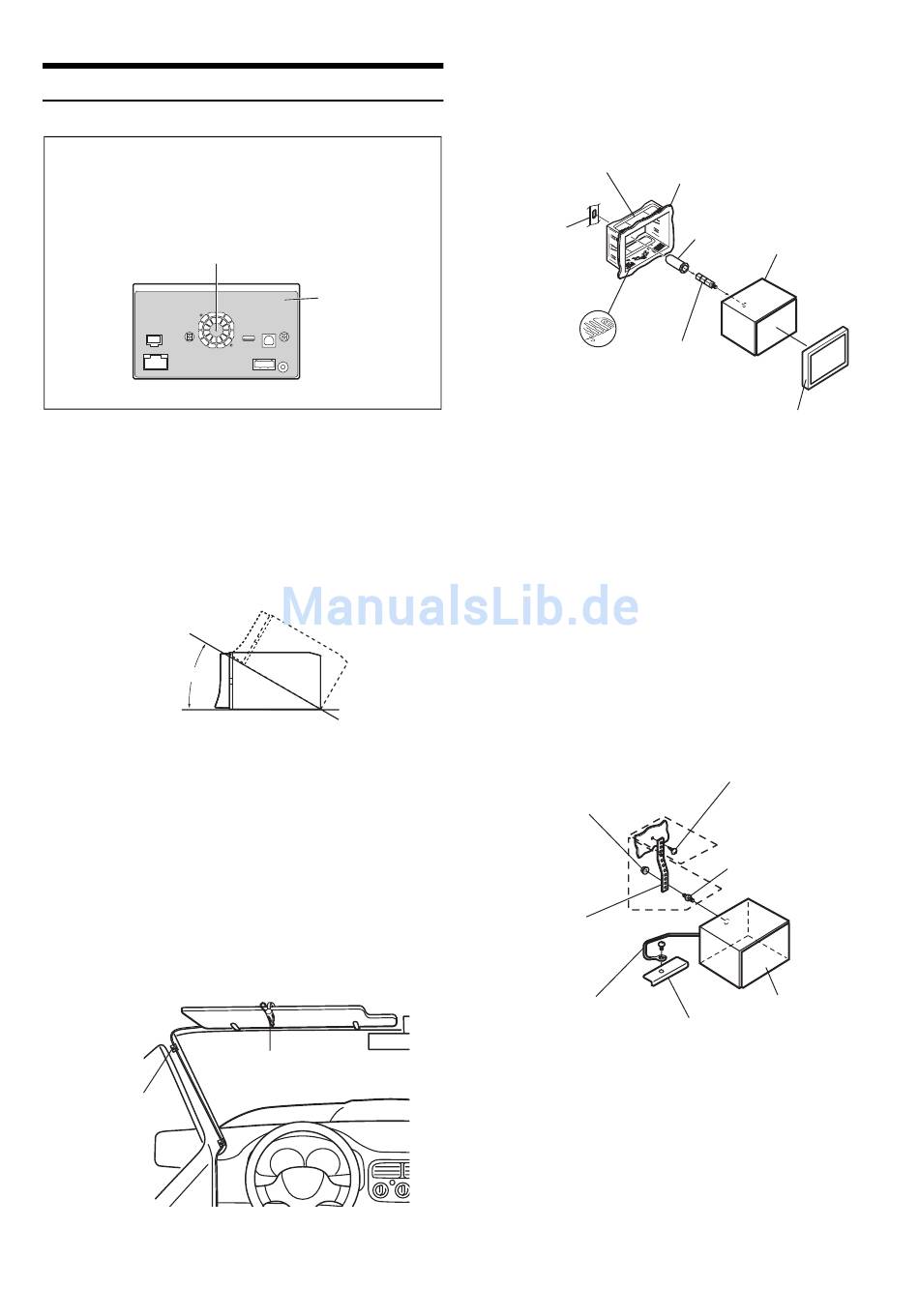

Einbau

Vorsicht
Achten Sie auf ungehinderte Luftzirkulation im Bereich von
Ventilator und Kühlkörper. Falls die Belüftungsöffnungen
verdeckt oder verschlossen werden, kommt es zu Hitzestau im
Gerät und Brandgefahr.
<Beispiel>
Belüftungsöffnung
Rückseite des Geräts
Vorsichtshinweise zum Installationsort
1
Installationswinkel
Die Installation sollte in einem Winkel zwischen
horizontal und 30° erfolgen. Liegt der
Installationswinkel außerhalb dieses Bereichs, kann
es zu Leistungseinbußen und möglicherweise zu
Schäden kommen.
0 -30°
2
Befestigung des Mikrofons.
Beachten Sie Folgendes für den sicheren Gebrauch:
• Der Einbauort ist stabil und fest.
• Die Sicht und Bewegungen des Fahrers werden nicht behindert.
• Das Mikrofon ist dort angebracht, wo die Stimme des Fahrers
gut hörbar ist (an der Sonnenblende usw.).
Beim Sprechen in das Mikrofon sollten Sie nicht die Haltung
ändern müssen, die Sie zum Fahren eingenommen haben.
Dies könnte Ihre Aufmerksamkeit vom sicheren Fahren Ihres
Wagens ablenken. Beachten Sie die Richtung und den
Abstand beim Anbringen des Mikrofons. Überprüfen Sie, ob
die Stimme des Fahrers am ausgewählten Ort gut hörbar
ist.
Kabelklammer
(separat erhältlich)
90
-DE
Kühlkörper
Mikrofon
3
Nehmen Sie den Einbaurahmen vom Hauptgerät
(siehe „Ausbau" auf Seite 91).
Schieben Sie das Gerät in den Einbaurahmen und
sichern Sie es.
Einbaurahmen
(mitgeliefert)
Halterungsklammer
Druck-
1
platten *
Sechskantschraube
(mitgeliefert)
1
* Wenn der angebrachte Einbaurahmen lose im Armaturenbrett sitzt,
können die Druckplatten geringfügig gebogen werden, um das
Problem zu beheben.
2
* Die mitgelieferte Frontplatte kann angebracht werden.
4
Falls das Fahrzeug eine Stützhalterung aufweist,
bringen Sie die lange Sechskantschraube an der
Rückseite des IVE-W535BT an und decken sie mit
der Gummikappe ab. Bei einem Fahrzeug ohne
Stützhalterung muss das Hauptgerät mit Hilfe einer
Befestigungsstrebe (nicht im Lieferumfang) hinten
abgestützt werden. Legen Sie das Massekabel des
Geräts mit Hilfe einer bereits am Chassis des
Fahrzeugs vorhandenen Schraube (*1) an einer
blanken Kontaktstelle an Masse. Schließen Sie alle
anderen Kabel des IVE-W535BT gemäß den
Angaben im Abschnitt „Anschlüsse" an.
Sechskantmutter (M5)
Befestigungsstrebe
Massekabel
• Als Schraube (mit „*2" markiert) eine für den gewählten Einbauort
geeignete Schraube verwenden.
Armaturenbrett
Gummikappe
(mitgeliefert)
Dieses Gerät
2
Frontplatte * (mitgeliefert)
Schraube
2
*
Stiftschraube
1
*
Dieses Gerät
Chassis
