9 Elektrische Anschlüsse
9.1

Klemmenbezeichnungen

MultiControl | SmartControl

Pos. Farben Benennung
W-Bus / Low Switch /
Kontakt 1 Gelb
Diagnose
Kontakt 2 Schwarz Schaltausgang SAU1
Kontakt 3 Rot KL30
Kontakt 4 Braun KL31
1 1
2

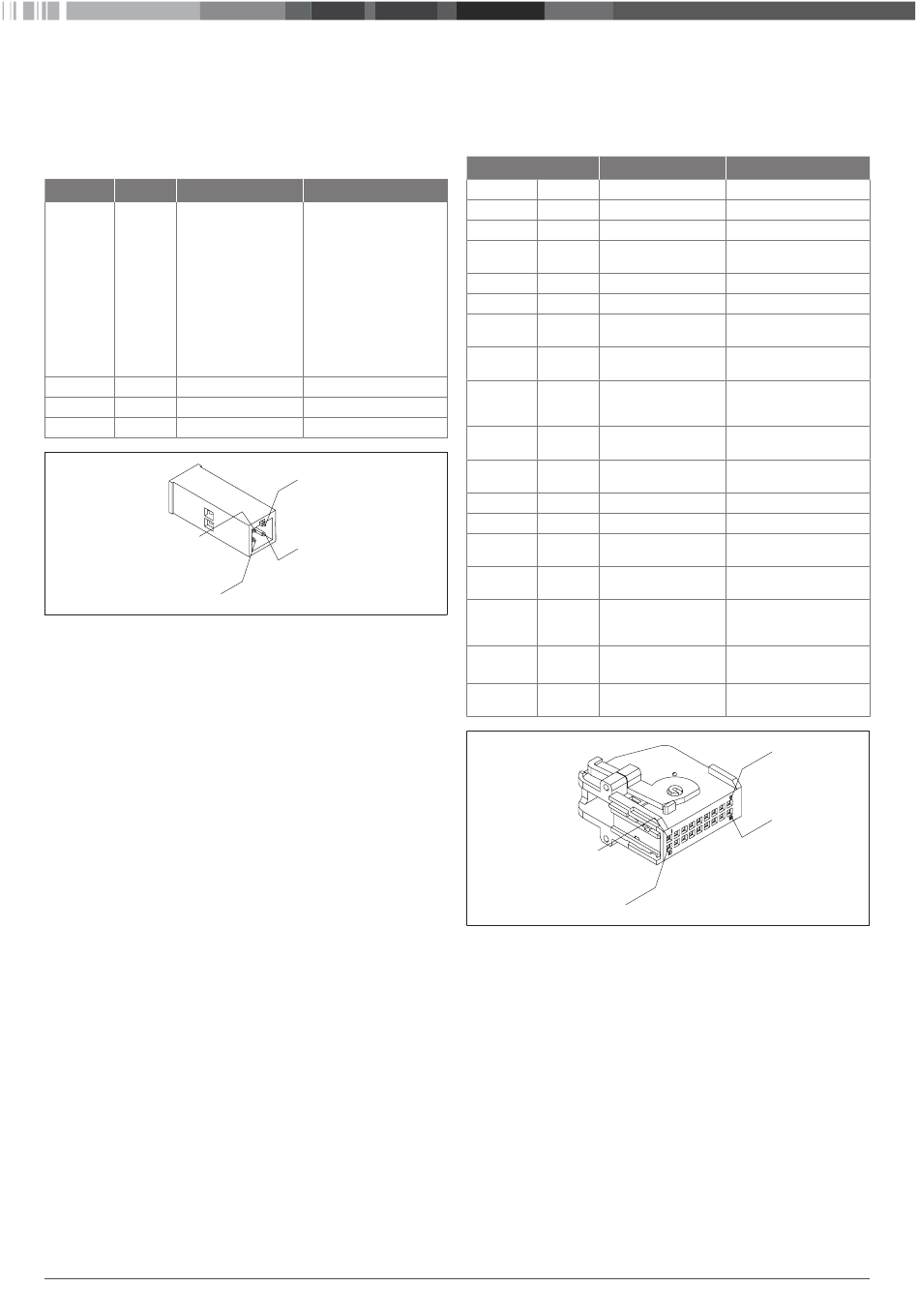

Fig. 18: Anschlüsse Bedienelement
MultiControl | SmartControl | UniBox
9.2
Bemerkung
Der Anschluss ist je nach
Auswahl des Heizgeräts
unterschiedlich konfiguriert.
Bitte beachten Sie, dass
bei Heizgeräten mit einer
analogen Ansteuerung kein
W-Bus auf dieser Leitung
zur Verfügung steht. Eine
W-Bus Diagnose ist nur
bei angeschlossenem
W-Bus Heizgerät bzw. mit
angeschlossener UniBox
möglich.
max. Schaltstrom 500 mA
Plus+
Masse-
4
3
Fig. 19: Anschlüsse UniBox

Klemmenbezeichnungen UniBox

Pos. Farben Benennung
Kontakt 1 Rot KL30
Kontakt 2 Braun KL31
Kontakt 3 Gelb W-Bus
Kontakt 4 Grau Schaltausgang SAU1
Kontakt 5 Rot KL30
Kontakt 6 Braun KL31
Grün /
Kontakt 7 W-Bus
Weiß
Kontakt 8 Schwarz Schaltausgang SAU1
Rot /
Kontakt 9 Schaltausgang SAU2
Weiß
Kontakt 10 TS (Plus)
Kontakt 11 TS (Masse)
Kontakt 12 Blau SWG (Plus)
Kontakt 13 Weiß SWG (Masse)
Schwarz /
Kontakt 14 KL15
Grau
Kontakt 15 Violett ADR (TRS)
Kontakt 16 Grün SEI
Rot /
Kontakt 17 ST / Status
Schwarz
Weiß /
Kontakt 18 Multifunction
Rot
1 1
10
Bemerkung
Plus+ (Bedienelement)
Masse- (Bedienelement)
W-Bus (Bedienelement)
Schaltausgang Heizen
(Bedienelement)
Plus+
Masse-
W-Bus
Schaltausgang Heizen (High
Side) von der UniBox
Schaltausgang Lüften (Low
Side) von der UniBox
max. Schaltstrom 20 mA
Externer Raumtemperatur-
sensor
Externer Raumtemperatur-
sensor
Sollwertvorgabe
Sollwertvorgabe
Zündung
ADR-Betrieb
Anzeige auf Bedienelement
Schalteingang
Externer Taster zum Ein- und
Ausschalten
Fehlercode / Status
Multifunktionseingang
(Luftheizgerät)
