Verbindungsspitzen und
Videosignalpfad
Der AV-Receiver unterstützt mehrere Audioformate und
erlaubt das Anschließen einer Vielzahl von AV-Geräten.
Die Wahl des Formats sollte sich in erster Linie nach den
verfügbaren Ausgängen Ihrer Geräte richten. Weitere
Hinweise finden Sie in den nachfolgenden Abschnitten.
Das Bildschirmmenü (OSD) wird nur angezeigt, wenn
Sie das Fernsehgerät mit dem HDMI OUT verbinden.
Wenn Sie das Fernsehgerät an andere Video-
Ausgänge angeschlossen haben, können Sie die
Einstellungen nur im Display des AV-Receivers
ändern.
Anmerkung
• Die Menüs am Bildschirm werden angezeigt, wenn:
– Es keinen Videoeingang gibt oder
– Der Videoeingang 480p, 576p, 720p, 1080i oder 1080p ist.
Video-Anschlussformate
Videogeräte können unter Verwendung eines der
folgenden Video-Anschlussformate angeschlossen werden:
Composite-Video, Komponenten-Video oder HDMI. Der
letztgenannte Typ liefert die beste Bildqualität.
Wenn Sie ein Anschlußformat auswählen, denken Sie
daran, dass AV-Receiver nicht zwischen den Formaten
konvertiert. Es werden also nur Ausgänge des gleichen
Formats wie der Eingang das Signal ausgeben.

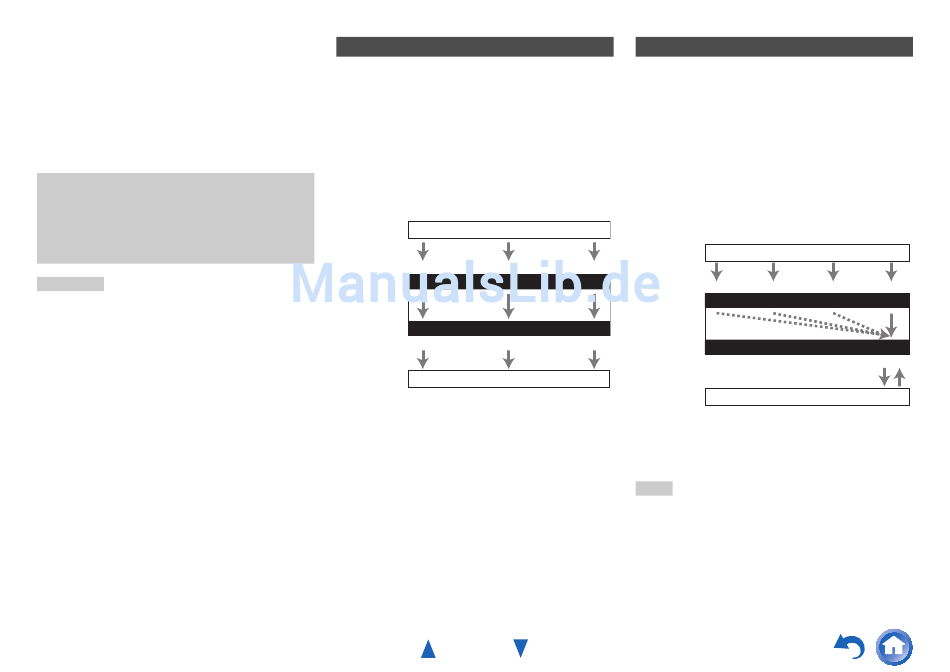

Übersicht des Bildsignalflusses
Blu-ray Disc/DVD Player usw.
Composite
Component
IN
AV-Receiver
MONITOR OUT
Composite
Component
TV, Projektor usw.
De-66
Audio-Anschlussformate
Die Audio-Komponenten können unter Verwendung eines
der folgenden Audio-Anschlussformate angeschlossen
werden: analog, optisch, koaxial oder HDMI.
Bitte bedenken Sie bei der Wahl eines Anschlussformats,
dass der AV-Receiver digitale Eingangssignale nicht in
analoge Line-Ausgangssignale umwandeln kann oder
umgekehrt.
Wenn an mehreren Eingangsbuchsen Audio-Signale
anliegen, wird folgendes Vorrangssystem verwendet:
HDMI, digital, analog.
Übersicht des Tonsignalflusses
Blu-ray Disc/DVD Player usw.
HDMI
Analog
Optisch
*1
AV-Receiver
HDMI
*1
Richtet sich nach der Einstellung „Audio TV Out"
(➔ Seite
47).
*2
Dies ist möglich, wenn „Audio Return Ch" auf „Auto"
(➔ Seite
48) gestellt wurde, der TV/CD-Eingangswähler
ausgewählt wurde und Ihr Fernseher ARC-fähig ist.
Tipp
• Wenn ein Signal über HDMI eingegeben wird und der jeweilige
Eingangswähler ausgewählt wurde, leuchtet die HDMI-Anzeige.
Im Falle einer optischen oder koaxialen Verbindung, leuchtet die
DIGITAL-Anzeige. Im Falle einer analogen Verbindung,
leuchtet keine der Anzeigen HDMI und DIGITAL.
Anhang
Koaxial
HDMI
IN
*1
*1
OUT
HDMI
*1
*2
TV, Projektor usw.
