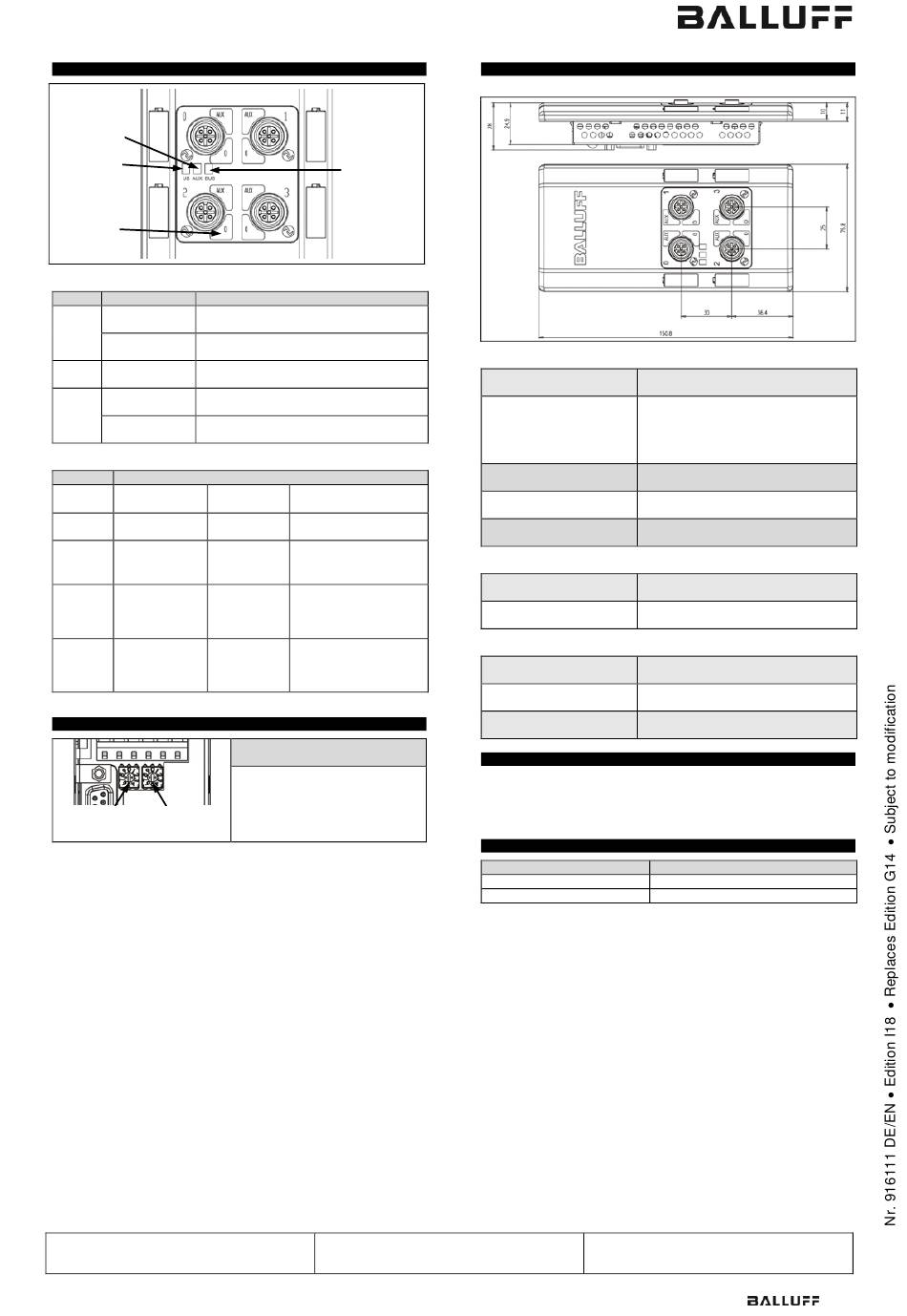

Balluff Network Interface PROFIBUS™
Funktionsanzeige / Function indicators
LED 2
LED 1
LED 4
Module status
LED
Status
grün /
Buskommunikation vorhanden /
green
Bus communication ok
1
US
rot /
Buskommunikation Unterspannung /
red
Bus communication under voltage
2
grün /
Power Spannungsversorgung vorhanden /
AUX
green
Power supply connected
grün, Dauerlicht /
Datenübertragung mit Master aktiv /
3
green, solid
Data transmission active
BUS
grün, blinkend /
Datenübertragung mit Master inaktiv /
green, blinking
Data transmission inactive
E/A- und IO-Link Ports / I/O- and IO-Link ports
Status
Funktion / Function LED 4 (PIN 4)
aus /
Ausgang = 0 /
Eingang = 0 /
off
Output = 0
Input = 0
gelb /
Ausgang = 1 /
Eingang = 1 /
yellow
Output = 1
Input = 1
grün /
green
grün
blinkend /
green
blinking
Eingang: KS* /
I Ausgang > Imax /
rot / red
Input: SC*
I Output > Imax
* KS: Kurzschluss / SC: Short circuit
Adressierung / Adressing
x10
x1
•
Die Profibus-Adresse wird direkt am BNI PBS-504...über zwei BCD-
Schalter eingestellt.
•
Die Adresse wird einmalig nach dem Anlegen der Versorgungsspan-
nung eingelesen. Eine Änderung der Adresse wird erst nach einem
Spannungsreset des Moduls wirksam.
•
Jedem Profibusteilnehmer muss eine eindeutige und einmalige
Adresse zugeordnet werden.
•
The Profibus address is directly changeable on the BNI PBS-504....
by using two BCD switches.
•
The address will be loaded after connecting the power supply. Any
change to the address does not become effective until power is reset
on the module.
•
Each Profibus device must have a unique address assigned to it.
Balluff GmbH
www.balluff.com
LED 3
Funktion / Function
IO-Link: Kommunikation /
communication
IO-Link: keine Kommuni-
kation /
no communication
IO-Link: Kommunikations-
fehler /
communication error
Zulässiger Adressbereich /
Permissible address range
0...99
Schurwaldstrasse 9
73765 Neuhausen a.d.F.
Germany
Technische Daten / Technical data
Dimension
Mechanische Daten / Mechanical data
Gehäusematerial /
Kunststoff /
Housing material
Plastic
Vorderseite / Front side: IP 54
Schutzart /
(nur im gesteckten und verschraubten
Enclosure rating
Zustand) /
per IEC 60529
(only when plugged-in and threaded-in)
Rückseite / Back side: IP20
Abmessungen (B x L x H) /
75.8 x 150.8 x 28 (mm)
Dimensions (W x H x D)
Befestigungstyp /
4-Loch-Schraubbefestigung
Mounting type
4-hole screw mount
Gewicht /
Ca. / Approx. 355 g
Weight
Betriebsbedingungen / Operating conditions
Umgebungstemperatur /
-5 °C ... 55 °C
Ambient temperature
Lagertemperatur /
-25 °C ... 70 °C
Storage temperature
Elektrische Daten / Electrical data
Spannungsversorgung /
18...30 V DC, per EN 61131-2
Supply voltage
Rauschen /
<1%
Ripple
Leerlaufstromaufnahme /
≤ 200mA
Input current
Packungsinhalt / Included material
•
PROFIBUS-Modul / PROFIBUS module
•
2 Blindstopfen M12 / 2 blind plugs M12
•
20 Beschriftungsschilder / 20 labels
Bestellhinweise / Order Information
Produkt / Product
BNI PBS-504-001-K008
BNI PBS-504-002-K008
Tel. +49 7158 173-0
Fax +49 7158 5010
balluff@balluff.de
Bestellcode / Order code
BNI0030
BNI004P
