HEINE i-View Gebrauchsanweisung

HEINE ® i-View
HEINE Optotechnik GmbH & Co. KG
Kientalstr. 7 · 82211 Herrsching · Germany
Tel. +49 (0) 81 52 / 38 - 0
Fax +49 (0) 81 52 / 38 - 2 02
E-Mail: info@heine.com · www.heine.com
med 3106 2014-05-26
Allgemeine Gewährleistung
Anstelle der gesetzlichen Gewährleistungsfrist von 2 Jahren übernimmt HEINE für seine Geräte (aus-
genommen Verbrauchsmaterialien wie z.B. Lampen, Einmalgebrauchsartikel und Ladebatterien) eine
Garantie von 5 Jahren ab Warenauslieferung ab Werk. Unter Warenauslieferung ist zu verstehen,
dass HEINE die Ware dem Spediteur, dem Frachtführer oder einer sonst vom Kunden zur Ausführung
der Versendung bestimmten Person ohne Verladung auf das Beförderungsmittel übergeben hat.
Diese Garantie gilt für einwandfreies Arbeiten bei bestimmungsgemäßer Verwendung und
Beachtung der Gebrauchsanweisung. Während der Dauer der Gewährleistung und Garantie wer-
den auftretende Fehler und Mängel am Gerät kostenlos beseitigt, soweit sie nachweislich auf
Material-, Verarbeitungs- und/oder Konstruktionsfehlern beruhen. Rügt ein Besteller während der
Gewährleistung einen Sachmangel, so trägt er stets die Beweislast dafür, dass das Produkt be-
reits bei Erhalt der Ware mangelhaft war. Diese gesetzliche Gewährleistung und die Garantie be-
ziehen sich nicht auf solche Schäden, die durch Abnutzung, fahrlässigen Gebrauch, Verwendung
von nicht original HEINE Teilen / Ersatzteilen (insbesondere Lampen, da diese speziell für HEINE
Instrumente nach folgenden Kriterien entwickelt wurden: Farbtemperatur, Lebensdauer, Sicherheit,
optische Qualität und Leistung), durch Eingriffe nicht von HEINE autorisierter Personen entste-
hen oder wenn Vorschriften in der Gebrauchsanweisung vom Kunden nicht eingehalten werden.
Jegliche Modifikation der HEINE Geräte mit Teilen oder zusätzlich angebrachten Teilen, die nicht
der HEINE Originalspezifikation entsprechen, führt zu einer Erlöschung der Gewährleistung auf die
einwandfreie Funktion der Geräte und damit des Garantieanspruchs wegen Mängel, soweit dies auf
die Veränderung oder Ergänzung zurückzuführen ist. Weitere Ansprüche, insbesondere Ansprüche
auf Ersatz von Schäden, die nicht am HEINE Produkt selbst entstanden sind, sind ausgeschlossen.
Gekauft bei
am
Gebrauchsanweisung
HEINE i-View
®
Lesen Sie vor Inbetriebnahme der HEINE ® i-View diese Gebrauchsanweisung sorgfältig
durch und bewahren Sie sie zum späteren Nachschlagen auf.
Sicherheitsinformationen
Bestimmungsgemäße Verwendung: Der HEINE i-View ist ausschließlich zur Adaption an
®
HEINE Instrumente und Lichtquellen bestimmt.
Zur allgemeinen Sicherheit: Beim Austausch von Ersatzteilen nur vorgesehene HEINE Original-
ersatzteile verwenden. Nur original HEINE Zubehör verwenden.
Zur sicheren Anwendung: Sehen Sie – um Augenschäden zu vermeiden – mit den Lupen nicht direkt
in die Sonne oder in eine sehr helle Lichtquelle! Die in Abb. 1+2 dargestellten Adapter sollten wie
dargestellt angeordnet sein.
HEINE trägt keinerlei Verantwortung für vom Optiker verursachte Montagefehler.
Lösen Sie nicht die Justierschrauben. Sie werden durch HEINE ab Werk für die verschiedenen
Arbeitsabstände vorjustiert.
Beschreibung: Der HEINE i-View wird ab Werk fest an dem HEINE S-Guard
®
Mit den ebenfalls vormontierten Adaptern kann der HEINE i-View an HEINE Kopfleuchten
®
montiert werden. Die Schwergängigkeit der im Abb.1+2 dargestellten Gelenke kann mit dem
beiliegenden Schraubenzieher eingestellt werden.
HEINE i-View ohne S-Guard: Möchten Sie den HEINE i-View ohne S-Guard verwenden, beachten
® ®
Sie die beiliegenden Montagehinweise und verwenden Sie das beiliegende Montage-Set.
Anpassung und Handhabung

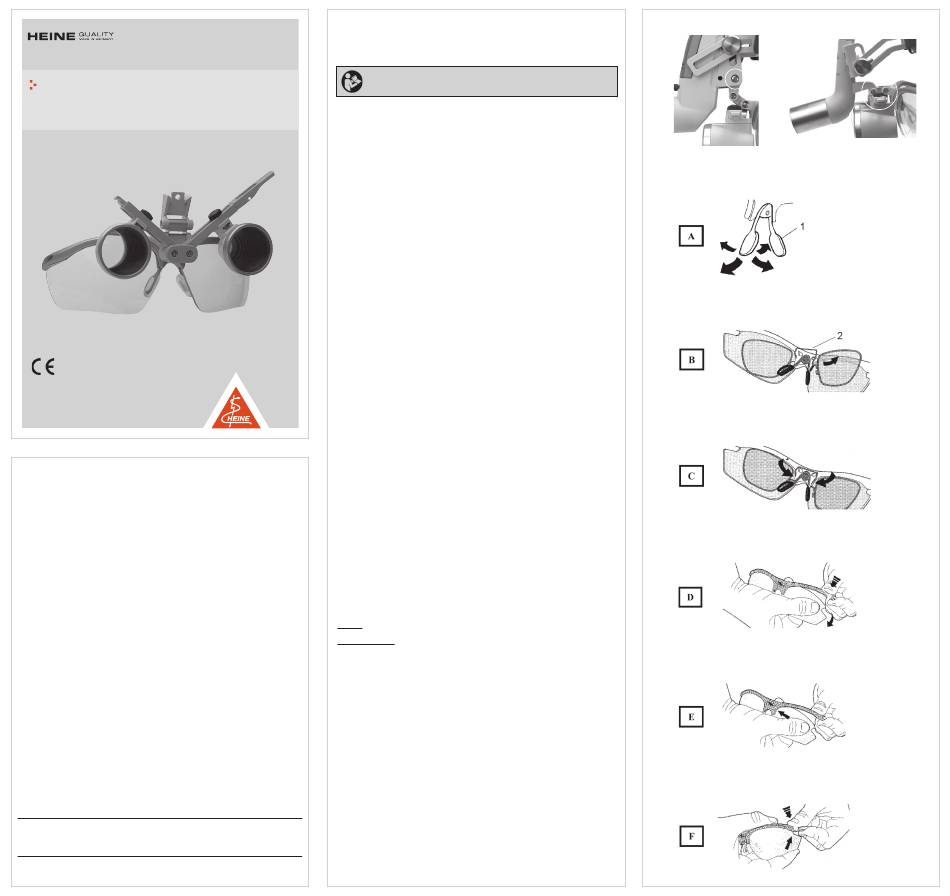

Nasensteg anpassen: [A] Der Nasensteg des HEINE S-Guard
®
der Nasenanatomie individuell und einfach angepasst werden. Sie können durch Verformen der
Nasenstege den Abstand zwischen der Brille und den Augen verändern. Dadurch können Sie eine
Berührung der Augenwimpern mit der Korrekturfassung oder der Schutzgläser mit Ihren Wangen
ggfs. vermeiden.
Nasensteg wechseln: Der Nasensteg ist mit einer Schraube am Brillengestell verschraubt. Zum
Wechseln des Nasenstegs lösen Sie die Schraube und nehmen den Steg ab.
Korrekturfassung (Zubehör) anbringen: Für die Montage Ihrer Brillengläser in die Korrektur-
fassung wenden Sie sich bitte an einen Optiker. Bitte legen Sie ihm die anhängenden „Hinweise
für die Festlegung der Korrekturlinsen durch den Optiker" vor.
[B] Zum Anbringen der Korrekturfassung hängen Sie eine Seite des Klemmbügels (2) in die Nut der
Brillenstruktur ein. [C] Anschließend lassen Sie die andere Seite des Klemmbügels in die andere Nut
gleiten.
Das Entfernen der Korrekturfassung geschieht in umgekehrter Reihenfolge.
Vermeiden Sie bei beiden Vorgängen ein Zerkratzen der Brillengläser.
Schutzglas wechseln: Halten Sie die Lupenbrille wie in [D]. Biegen Sie sie durch leichten Druck in
Pfeilrichtung und ziehen das Schutzglas mit einem hörbaren „Klick" aus der Fassung. Zum Einsetzen
legen Sie das neue Schutzglas wie in [E] an und lassen es wie in [F] dargestellt mit hörbarem „Klick"
einrasten.
Verwenden Sie bei zu geringem Abstand der Schutzgläser zu den Wangenknochen die kleinen
Schutzgläser (oder passen Sie die Nasenstege entsprechend durch verformen an [A]).
Schwenken der Lupen: Der HEINE i-View lässt sich mit einer Hand schwenken. Verwenden Sie
®
hierfür ggfs. den sterilisierbaren Schwenkhebel. Durch diese Bewegung ist ein direkter Blick auf das
Untersucherfeld möglich, ohne die Justage der Leuchte verändern zu müssen.
Hinweise für die Festlegung der Korrekturlinsen:
Bei der Montage und Festlegung der Korrekturlinsen müssen zusätzlich zu der üblichen Korrektur
des Sehfehlers die folgenden Punkte berücksichtigt werden:
• Position der Binokulare vor dem Brillengestell in Ihrer typischen Arbeitsposition
• Prismatischer Fehler
• Schrägstellung der Korrekturfassung zur Sehachse
Führen Sie zur Prüfung der richtigen Korrektur immer einen Sehtest mit auf den S-Guard aufge-
setzter Korrekturfassung und Binokularlupe bei Ihrem Optiker durch.
Die Gesamtstärke der sphärischen Korrektur beträgt üblicherweise max. +/- 5 dpt.
Fragen Sie Ihren Optiker oder Ophthalmologen!
Die Korrekturfassung soll so nahe wie möglich zu dem Okular der Binokularlupe angebracht werden.
Aufbereitung
Generell: Die Kunststoffgläser des S-Guard Spritzschutzes haben eine Antireflex-Beschichtung.
Reinigen Sie diese vorsichtig, um mechanische und chemische Schäden zu vermeiden.
Manuelle Reinigung: Reinigen Sie S-Guard und i-View Lupenträger mit beiliegendem HEINE-
Microfasertuch. Als Reiniger empfehlen wir das HEINE Reinigungsspray C-000.32.542.
Achtung: Tauchdesinfektion, maschinelle Reinigung / Desinfektion, Reinigung im Ultraschall und
Sterilisation sind nicht zulässig.
Technische Daten
Schutzgläser: Kunststoff, antireflexbeschichtet
i-View und S-Guard: frei von Nickel
DEUTSCH
montiert.
®
ist kalt verformbar und kann somit
Abb. 1 Abb. 2
