HEINE i-View Gebrauchsanweisung

HEINE i-View
HEINE Optotechnik GmbH & Co. KG
Dornierstr. 6 · 82205 Gilching · Germany
E-Mail: info@heine.com · www.heine.com
MED 3106 2020-08-12
Gebrauchsanweisung
HEINE i-View
Lesen Sie vor Inbetriebnahme der HEINE i-View diese Gebrauchsanweisung sorgfältig
durch und bewahren Sie sie zum späteren Nachschlagen auf.
Sicherheitsinformationen
Bestimmungsgemäße Verwendung: Der HEINE i-View ist ausschließlich zur Adaption an
HEINE Instrumente und Lichtquellen bestimmt.
Zur allgemeinen Sicherheit: Beim Austausch von Ersatzteilen nur vorgesehene HEINE Original-
ersatzteile verwenden. Nur original HEINE Zubehör verwenden. Das Produkt darf nur von
qualifiziertem medizinischem Personal innerhalb einer professionellen Gesundheitseinrichtung
verwendet werden.
Zur sicheren Anwendung: Sehen Sie – um Augenschäden zu vermeiden – mit den Lupen nicht
direkt in die Sonne oder in eine sehr helle Lichtquelle! Die in Abb. 1+2 dargestellten Adapter sollten
wie dargestellt angeordnet sein.
HEINE trägt keinerlei Verantwortung für vom Optiker verursachte Montagefehler.
Lösen Sie nicht die Justierschrauben. Sie werden durch HEINE ab Werk für die verschiedenen
Arbeitsabstände vorjustiert.
Beschreibung: Der HEINE i-View wird ab Werk fest an dem HEINE S-Guard montiert.
Mit den ebenfalls vormontierten Adaptern kann der HEINE i-View an HEINE Kopfleuchten montiert
werden. Die Schwergängigkeit der im Abb.1+2 dargestellten Gelenke kann mit dem beiliegenden
Schraubenzieher eingestellt werden.
HEINE i-View ohne S-Guard: Möchten Sie den HEINE i-View ohne S-Guard verwenden, beachten
Sie die beiliegenden Montagehinweise und verwenden Sie das beiliegende Montage-Set.
Anpassung und Handhabung

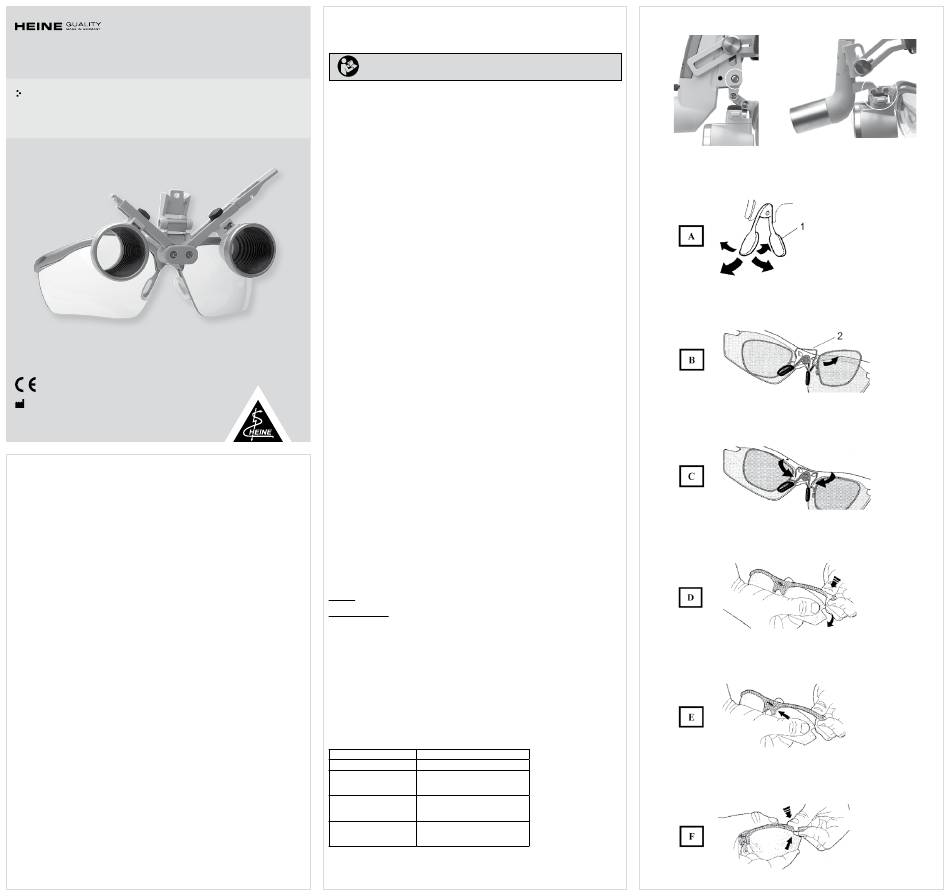

Nasensteg anpassen: [A] Der Nasensteg des HEINE S-Guard ist kalt verformbar und kann somit
der Nasenanatomie individuell und einfach angepasst werden. Sie können durch Verformen der
Nasenstege den Abstand zwischen der Brille und den Augen verändern. Dadurch können Sie eine
Berührung der Augenwimpern mit der Korrekturfassung oder der Schutzgläser mit Ihren Wangen
ggfs. vermeiden.
Nasensteg wechseln: Der Nasensteg ist mit einer Schraube am Brillengestell verschraubt. Zum
Wechseln des Nasenstegs lösen Sie die Schraube und nehmen den Steg ab.
Korrekturfassung (Zubehör) anbringen: Für die Montage Ihrer Brillengläser in die Korrektur-
fassung wenden Sie sich bitte an einen Optiker. Bitte legen Sie ihm die anhängenden „Hinweise
für die Festlegung der Korrekturlinsen durch den Optiker" vor.
[B] Zum Anbringen der Korrekturfassung hängen Sie eine Seite des Klemmbügels (2) in die Nut
der Brillenstruktur ein. [C] Anschließend lassen Sie die andere Seite des Klemmbügels in die
andere Nut gleiten.
Das Entfernen der Korrekturfassung geschieht in umgekehrter Reihenfolge.
Vermeiden Sie bei beiden Vorgängen ein Zerkratzen der Brillengläser.
Schutzglas wechseln: Halten Sie die Lupenbrille wie in [D]. Biegen Sie sie durch leichten Druck
in Pfeilrichtung und ziehen das Schutzglas mit einem hörbaren „Klick" aus der Fassung. Zum
Einsetzen legen Sie das neue Schutzglas wie in [E] an und lassen es wie in [F] dargestellt mit
hörbarem „Klick" einrasten.
Verwenden Sie bei zu geringem Abstand der Schutzgläser zu den Wangenknochen die kleinen
Schutzgläser (oder passen Sie die Nasenstege entsprechend durch verformen an [A]).
Schwenken der Lupen: Der HEINE i-View lässt sich mit einer Hand schwenken. Verwenden Sie
hierfür ggfs. den sterilisierbaren Schwenkhebel. Durch diese Bewegung ist ein direkter Blick auf
das Untersucherfeld möglich, ohne die Justage der Leuchte verändern zu müssen.
Hinweise für die Festlegung der Korrekturlinsen:
Bei der Montage und Festlegung der Korrekturlinsen müssen zusätzlich zu der üblichen Korrektur
des Sehfehlers die folgenden Punkte berücksichtigt werden:
- Position der Binokulare vor dem Brillengestell in Ihrer typischen Arbeitsposition
- Prismatischer Fehler
- Schrägstellung der Korrekturfassung zur Sehachse
Führen Sie zur Prüfung der richtigen Korrektur immer einen Sehtest mit auf den S-Guard aufge-
setzter Korrekturfassung und Binokularlupe bei Ihrem Optiker durch.
Die Gesamtstärke der sphärischen Korrektur beträgt üblicherweise max. +/- 5 dpt.
Fragen Sie Ihren Optiker oder Ophthalmologen!
Die Korrekturfassung soll so nahe wie möglich zu dem Okular der Binokularlupe angebracht werden.
Hygienische Wiederaufbereitung
Generell: Die Kunststoffgläser des S-Guard Spritzschutzes haben eine Antireflex-Beschichtung.
Reinigen Sie diese vorsichtig, um mechanische und chemische Schäden zu vermeiden.
Manuelle Reinigung: Reinigen Sie S-Guard und i-View Lupenträger mit beiliegendem HEINE-
Microfasertuch. Als Reiniger empfehlen wir das HEINE Reinigungsspray C-000.32.542.
Achtung: Tauchdesinfektion, maschinelle Reinigung / Desinfektion, Reinigung im Ultraschall und
Sterilisation sind nicht zulässig.
Allgemeine Hinweise
Die Garantie für das gesamte Produkt erlischt bzw. gilt auch nicht, bei Verwendung von nicht
originalen HEINE Produkten, nicht originalen Ersatzteilen, und wenn Eingriffe (insbesondere
Reparaturen oder Modifikationen) von Personen vorgenommen wurden, die nicht von HEINE
autorisiert sind. Nähere Informationen hierzu erhalten Sie unter www.heine.com.
Die zu erwartende Betriebs-Lebensdauer beträgt bei bestimmungsgemäßem Gebrauch und
Einhaltung der Warn- und Sicherheitsinformationen sowie der Wartungshinweise bis zu 7 Jahre.
Über diesen Zeitraum hinaus kann das Produkt, sofern es sich in einem sicheren und ordnungs-
gemäßen Zustand befindet, weiter verwendet werden.
Technische Daten
Schutzgläser Kunststoff, antireflexbeschichtet
i-View und S-Guard frei von Nickel
Umgebungsbedingungen +10 °C bis +35 °C
Betrieb Temperatur 30 % bis 75 % (rel. Luftfeuchtigkeit)
700 hPa bis 1060 hPa (Luftdruck)
Umgebungsbedingungen +5 °C bis +45 °C
Lagerung Temperatur 45 % bis 80 % (rel. Luftfeuchtigkeit)
500 hPa to 1060 hPa (Luftdruck)
Umgebungsbedingungen -20 °C bis +50 °C
Transport Temperatur 45 % bis 80 % (rel. Luftfeuchtigkeit)
500 hPa bis 1060 hPa (Luftdruck)
DEUTSCH
Abb. 1 Abb. 2
