100 HL

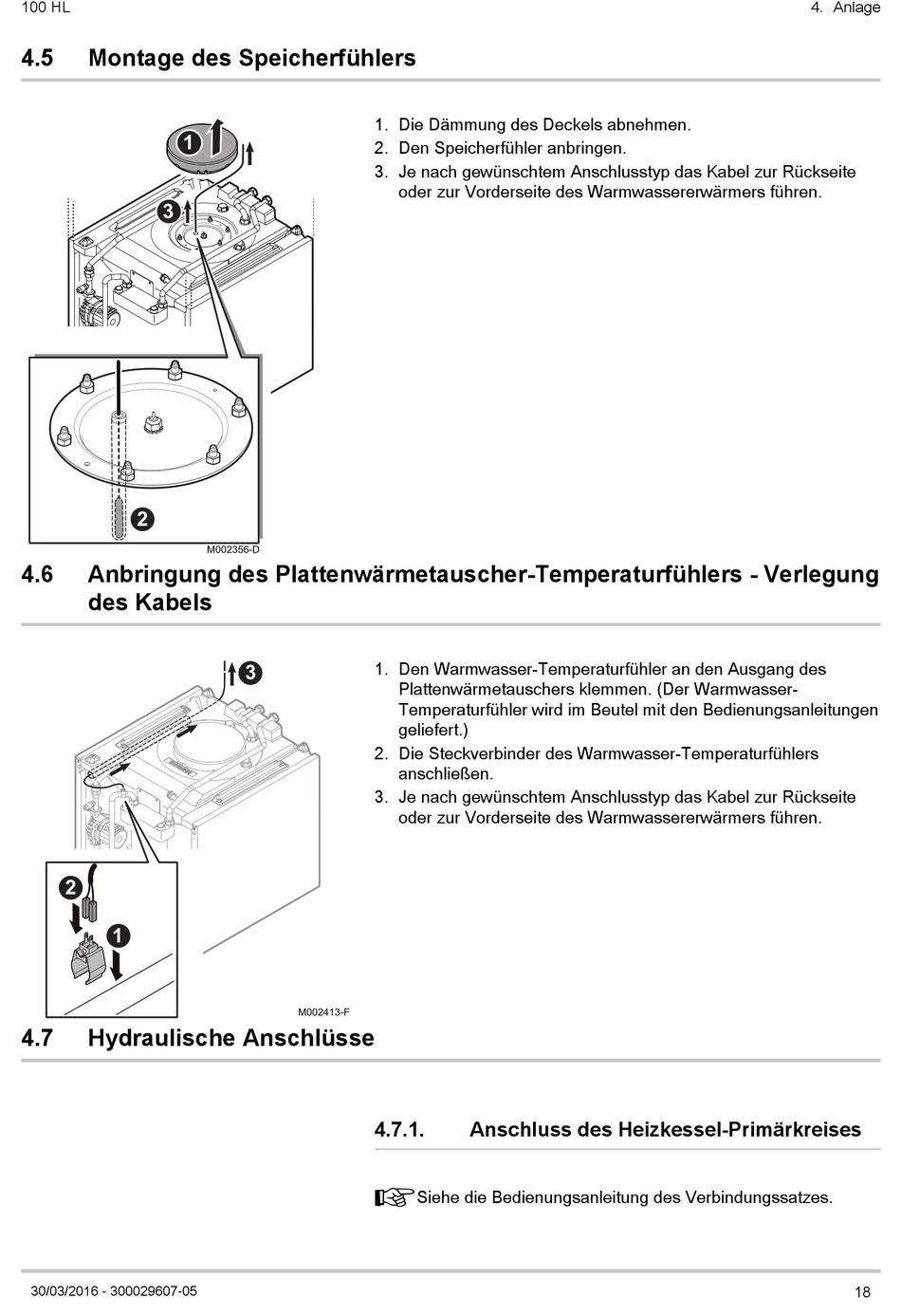

4.5 Montage des Speicherfühlers
1
3
2
4.6 Anbringung des Plattenwärmetauscher-Temperaturfühlers - Verlegung
des Kabels
2
1
4.7 Hydraulische Anschlüsse
30/03/2016 - 300029607-05
1. Die Dämmung des Deckels abnehmen.
2. Den Speicherfühler anbringen.
3. Je nach gewünschtem Anschlusstyp das Kabel zur Rückseite
M002356-D
1. Den Warmwasser-Temperaturfühler an den Ausgang des
3
2. Die Steckverbinder des Warmwasser-Temperaturfühlers
3. Je nach gewünschtem Anschlusstyp das Kabel zur Rückseite
M002413-F
4.7.1.
¼Siehe die Bedienungsanleitung des Verbindungssatzes.
oder zur Vorderseite des Warmwassererwärmers führen.
Plattenwärmetauschers klemmen. (Der Warmwasser-
Temperaturfühler wird im Beutel mit den Bedienungsanleitungen
geliefert.)
anschließen.
oder zur Vorderseite des Warmwassererwärmers führen.
Anschluss des Heizkessel-Primärkreises
4. Anlage
18
