Hauptabmessungen - REMEHA 100 HL Installations-, Bedienungs- Und Wartungsanleitung

4. Anlage
10
6
3
8
5
15
600
5 4
55
15 55
2 1
120
52

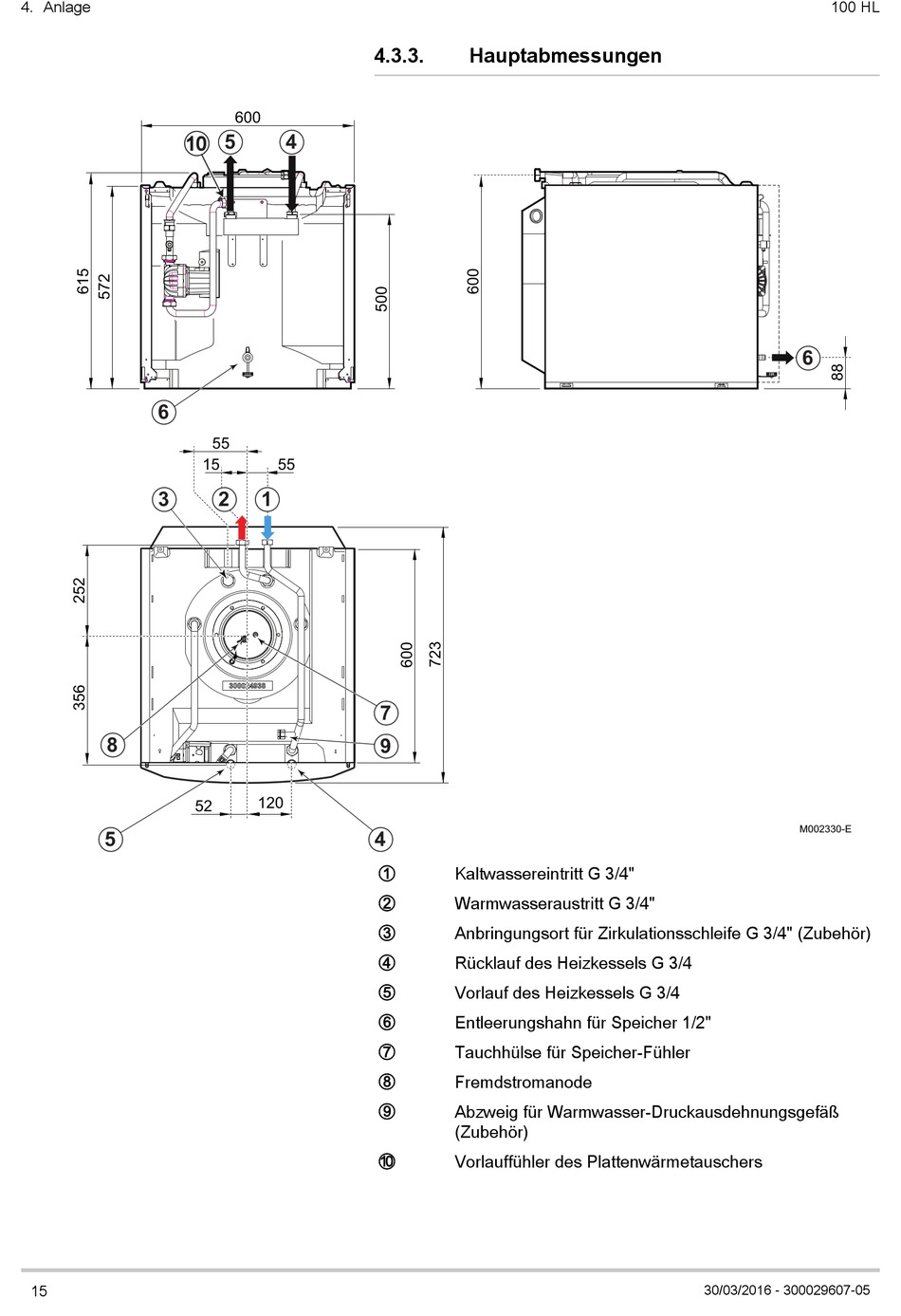

4.3.3.

Hauptabmessungen

7
9
4
Kaltwassereintritt G 3/4"
A
Warmwasseraustritt G 3/4"
Z
Anbringungsort für Zirkulationsschleife G 3/4" (Zubehör)
E
Rücklauf des Heizkessels G 3/4
R
Vorlauf des Heizkessels G 3/4
T
Entleerungshahn für Speicher 1/2"
Y
Tauchhülse für Speicher-Fühler
U
Fremdstromanode
I
Abzweig für Warmwasser-Druckausdehnungsgefäß
O
(Zubehör)
Vorlauffühler des Plattenwärmetauschers
P
100 HL
6
M002330-E
30/03/2016 - 300029607-05
