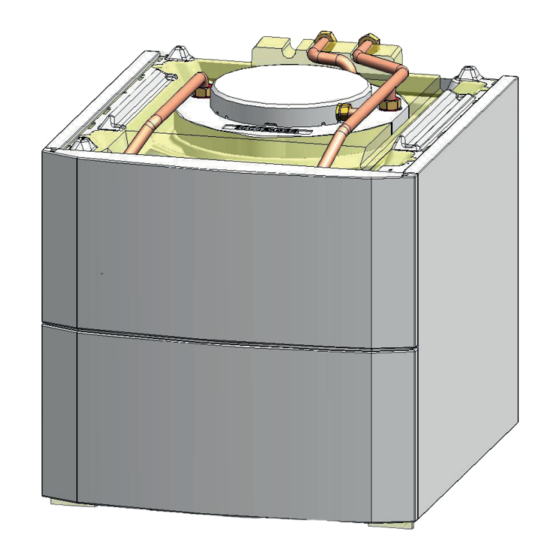

  • Seite 1 Trinkwassererwärmer 100 HL Installations-, Bedienungs- und Wartungsanleitung 300029607-05...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitsvorschriften und Empfehlungen ..........4 Sicherheitshinweise ..........4 Empfehlungen ............6 Verantwortlichkeiten ..........6 1.3.1 Pflichten des Herstellers .........6 1.3.2 Pflichten des Installateurs ........7 1.3.3 Pflichten des Benutzers ..........7 Über diese Anleitung .................8 Benutzte Symbole ..........8 2.1.1 In der Anleitung verwendete Symbole ....8 2.1.2 An der Ausrüstung verwendete Symbole ....8 Abkürzungen ............8...
  • Seite 3 Inhaltsverzeichnis Aufstellung des Gerätes ........16 Montage des Speicherfühlers ......18 Anbringung des Plattenwärmetauscher- Temperaturfühlers - Verlegung des Kabels ..............18 Hydraulische Anschlüsse ........18 4.7.1 Anschluss des Heizkessel-Primärkreises .....18 4.7.2 Hydraulischer Anschluss des sekundären Warmwasserkreises ..........19 Elektrische Anschlüsse ........21 4.8.1 Empfehlungen ............21 4.8.2 Kabelführung am Heizkessel ........22 4.8.3 Anschluss des Speicherfühlers ......22...
  • Seite 4 Verfahren für die Inbetriebnahme .....24 Überprüfung und Wartung ..............26 Allgemeine Hinweise ..........26 Sicherheitsarmatur ..........26 Reinigung der Verkleidung ........26 Fremdstromanode ..........26 Reinigung des Plattenwärmetauschers ....27 Entleeren der Anlage ..........27 Spezifische Wartungsarbeiten ......27 Wartungsprotokoll ..........29 Ersatzteile ....................30 Allgemeine Angaben ..........30 Ersatzteile ............31 Garantie .....................33 Allgemeine Angaben ..........33 Garantiebedingungen .........33...

  • Seite 5: Sicherheitsvorschriften Und Empfehlungen

    100 HL 1. Sicherheitsvorschriften und Empfehlungen Sicherheitsvorschriften und Empfehlungen Sicherheitshinweise GEFAHR Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des...
  • Seite 6 1. Sicherheitsvorschriften und Empfehlungen 100 HL ACHTUNG Druckbegrenzer 4 Der Druckbegrenzer (Sicherheitsventil oder Sicherheitsgruppe) muss regelmäßig betätigt werden, um Kalkablagerungen zu entfernen und sich zu vergewissern, dass er nicht blockiert ist. 4 Der Druckbegrenzer muss an einen Ablaufschlauch angeschlossen werden.

  • Seite 7: Empfehlungen

    100 HL 1. Sicherheitsvorschriften und Empfehlungen Empfehlungen ACHTUNG Das Gerät regelmäßig warten lassen. Für einen zuverlässigen und sicheren Betrieb ist eine regelmäßige Wartung des Gerätes erforderlich. WARNUNG Das Gerät und die Anlage dürfen ausschließlich nur von qualifiziertem Fachpersonal gewartet werden.

  • Seite 8: Pflichten Des Installateurs

    1. Sicherheitsvorschriften und Empfehlungen 100 HL Technische Änderungen vorbehalten. Wir können in folgenden Fällen als Hersteller nicht haftbar gemacht werden: 4 Nichteinhalten der Gebrauchsanweisungen für das Gerät. 4 Keine oder unzureichende Wartung des Gerätes. 4 Nichteinhalten der Installationsanweisungen für das Gerät.

  • Seite 9: Über Diese Anleitung

    100 HL 2. Über diese Anleitung Über diese Anleitung Benutzte Symbole 2.1.1. In der Anleitung verwendete Symbole In dieser Anleitung werden verschiedene Gefahrenstufen verwendet, um die Aufmerksamkeit auf besondere Hinweise zu lenken. Wir möchten damit die Sicherheit des Benutzers garantieren, helfen jedes Problem zu vermeiden und die korrekte Funktion des Gerätes...
  • Seite 10 2. Über diese Anleitung 100 HL 4 FSA: Fremdstromanode 30/03/2016 - 300029607-05...

  • Seite 11: Technische Beschreibung

    Punkte geprüft: 4 Wasserdichtheit 4 Luftdichtheit Allgemeine Beschreibung Der Trinkwassererwärmer 100 HL wird anschlussfertig für den Anschluss an einen Heizkessel geliefert Wichtigste Komponenten: 4 Der Behälter besteht aus Qualitätsstahl und ist innen bei 850 °C in Nahrungsmittelqualität emailliert, was den Behälter vor Korrosion schützt.

  • Seite 12: Technische Daten

    3. Technische Beschreibung 100 HL 4 Die Außenverkleidung ist aus pulverlackiertem Blech. Der Warmwassererwärmer 100HL wird auschließlich in Verbindung mit den unten aufgelisteten Heizkesseln angeboten, er kann nicht als eigenständiger Warmwassererwärmer verwendet werden: 4 ODIA HTE 4 BORA NOVA HTE Die Energieverbrauchsetiketten, Produktdatenblätter und...

  • Seite 13: Warmwasser-Umwälzpumpe

    100 HL 3. Technische Beschreibung Temperatur in °C Widerstand in Ohm 19691 12474 10000 8080 5372 3661 2536 1794 1290 3.3.3. Warmwasser-Umwälzpumpe ZRS 15/4-3 KU Förderhöhe Durchflussmenge Q (m3/h) L000261-C 3.3.4. Technische Daten des Plattenwärmetauscher-Fühlers Temperatur in °C -10 -5 Widerstand in Ohm 961 980 1000 1019 1039 1058 1078 1097 1117 1136 1155 1175 1194 1213 1232 Temperatur in °C...

  • Seite 14: Anlage

    4. Anlage 100 HL Anlage Vorschriften für die Installation ACHTUNG Die Installation des Gerätes muss durch qualifiziertes Personal gemäß den geltenden örtlichen und nationalen Vorschriften erfolgen. ACHTUNG Frankreich: Die Installationen müssen in allen Punkten die Vorschriften (DIN, EN und andere ..) erfüllen, die für Arbeiten und Maßnahmen an Privat-, öffentlichen oder...

  • Seite 15: Aufstellung

    100 HL 4. Anlage Aufstellung 4.3.1. Typenschild Das Typenschild muss jederzeit zugänglich sein. Das Typenschild kennzeichnet das Produkt und gibt folgende Informationen: 4 Trinkwassererwärmertyp 4 Herstellungsdatum (Jahr - Woche) 4 Seriennummer. M002868-A 4.3.2. Aufstellung des Gerätes Der Warmwassererwärmer wird unter dem Heizkessel installiert.

  • Seite 16: Hauptabmessungen

    4. Anlage 100 HL 4.3.3. Hauptabmessungen M002330-E Kaltwassereintritt G 3/4" Warmwasseraustritt G 3/4" Anbringungsort für Zirkulationsschleife G 3/4" (Zubehör) Rücklauf des Heizkessels G 3/4 Vorlauf des Heizkessels G 3/4 Entleerungshahn für Speicher 1/2" Tauchhülse für Speicher-Fühler Fremdstromanode Abzweig für Warmwasser-Druckausdehnungsgefäß...

  • Seite 17: Aufstellung Des Gerätes

    100 HL 4. Anlage Aufstellung des Gerätes ACHTUNG 2 Personen vorsehen. Das Gerät mit Schutzhandschuhen handhaben. 1. Verpackung des Warmwassererwärmers entfernen, wobei dieser auf der Transportpalette stehen gelassen wird. 2. Die Schutzverpackung entfernen. M002869-A 3. Die 2 Schrauben entfernen, die den Warmwassererwärmer an der Palette fixieren.
  • Seite 18 4. Anlage 100 HL 4. Vorderabdeckung abnehmen. M002870-A 5. Den Warmwassererwärmer anheben und an seinem Betriebsstandort positionieren. M002871-A 6. Den WW-Erwärmer mit den verstellbaren Füßen ausrichten. (1) Einstellbereich: 0 bis 20 mm M002872-A 30/03/2016 - 300029607-05...

  • Seite 19: Montage Des Speicherfühlers

    100 HL 4. Anlage Montage des Speicherfühlers 1. Die Dämmung des Deckels abnehmen. 2. Den Speicherfühler anbringen. 3. Je nach gewünschtem Anschlusstyp das Kabel zur Rückseite oder zur Vorderseite des Warmwassererwärmers führen. M002356-D Anbringung des Plattenwärmetauscher-Temperaturfühlers - Verlegung des Kabels 1.

  • Seite 20: Hydraulischer Anschluss Des Sekundären Warmwasserkreises

    4. Anlage 100 HL 4.7.2. Hydraulischer Anschluss des sekundären Warmwasserkreises Zur Ausführung sind u. a. die entsprechenden Normen und örtlichen Vorschriften zu beachten. n Besondere Vorsichtsmaßnahmen Vor dem Anschliessen die Leitungen für Trinkwasserzufuhr spülen, damit keine Metallpartikel oder andere Verunreinigungen in den Behälter gelangen.
  • Seite 21 100 HL 4. Anlage Deutschland: Die Abmessungen des Sicherheitsventils sind gemäß DIN 1988 festzulegen. Ventilgröße Nennvolumen Heizleistung (es gilt die Größe des (Liter) (kW) (max.) Eintrittsanschlusses min.) < 200 R oder Rp 1/2 200 bis 1000 R oder Rp 3/4 4 Das Sicherheitsventil oberhalb des Trinkwassererwärmers...

  • Seite 22: Elektrische Anschlüsse

    4. Anlage 100 HL den Kalt- und Warmwasserleitungen des Gebäudes annähernd gleiche Druckverhältnisse herrschen. n Maßnahmen zum Verhindern des Rückfließens von erwärmtem Wasser Im Kaltwasserkreis einen Rückflussverhinderer vorsehen oder am Kaltwassereingang eine Sicherheitsarmatur mit diesem Element hinzufügen. n Trinkwasserqualität In den Regionen mit sehr kalkhaltigem Wasser (TH > 20 °f) wird empfohlen, eine Wasserenthärtungsanlage vorzusehen.

  • Seite 23: Kabelführung Am Heizkessel

    100 HL 4. Anlage Sonstige Länder: Der Erdungsanschluss muss den geltenden Bestimmungen entsprechen. ACHTUNG Fühler- und 230/400V-führende Kabel müssen voneinander getrennt verlegt werden. Die Anlage muss mit einem Hauptschalter versehen sein. 4.8.2. Kabelführung am Heizkessel Die verschiedenen Kabel beiderseits des Heizkessels entlang der Befestigungsclips verlegen.

  • Seite 24: Befüllung Der Anlage

    4. Anlage 100 HL Befüllung der Anlage 4.9.1. Befüllen des sekundären Warmwasserkreises Es ist erforderlich, die im Speicher oder in den Leitungen bzw. Wasserarmaturen eventuell befindliche Luft zu entlüften, um unangenehme Geräusche durch eingeschlossene Luft zu vermeiden, die sich beim Aufheizen oder bei der Wasserentnahme verlagert.

  • Seite 25: Inbetriebnahme

    100 HL 5. Inbetriebnahme Inbetriebnahme Kontrollpunkte vor der Inbetriebnahme 5.1.1. Hydraulikkreise n Sekundärkreis (Brauchwasser) Dichtungsprüfung aller Verbindungsstellen der Anlage durchführen. Einstellung der Umwälzpumpedrehzahl: Heizkesseltyp Leistung (kW) Drehzahleinstellung (3 Positionen) Gas-Brennwertkessel in Standkesselbauweise C003497-C Heizkesseltyp Leistung (kW) Drehzahleinstellung (3 Positionen) Stand-Ölheizkessel mit Brennwerttechnik 31 –...
  • Seite 26 5. Inbetriebnahme 100 HL ACHTUNG Während des Aufheizvorganges kann eine gewisse Menge Wasser am Sicherheitsventil austreten, was auf die Ausdehnung des Wassers zurückzuführen ist. Diese Erscheinung ist vollkommen normal und darf auf keinen Fall verhindert werden. Den Warmwasserkreis durch Öffnen des Entlüftungshahns über der Trinkwasserpumpe entlüften.

  • Seite 27: Überprüfung Und Wartung

    100 HL 6. Überprüfung und Wartung Überprüfung und Wartung Allgemeine Hinweise ACHTUNG Die Wartungsarbeiten sind durch qualifiziertes Fachpersonal auszuführen. Es dürfen nur Originalersatzteile verwendet werden. Sicherheitsarmatur Das Ventil bzw. die Sicherheitsgruppe am Kaltwassereingang muss mindestens 1x monatlich betätigt werden, um sich der ordnungsgemäßen Funktion zu versichern und eventuelle...

  • Seite 28: Reinigung Des Plattenwärmetauschers

    6. Überprüfung und Wartung 100 HL Bei Vorliegen eines Fehlers: 4 Wenn die LED blinkt, die Verbindungen auf der Platine und am Warmwasserspeicher überprüfen. 4 Wenn die LED konstant leuchtet, die Platine auswechseln. Reinigung des Plattenwärmetauschers Wir empfehlen die jährliche Reinigung des Plattenwärmetauschers, um seine optimale Leistungen zu...
  • Seite 29 100 HL 6. Überprüfung und Wartung 2. Die beiden Teile voneinander trennen. 3. Die gewünschten Wartungsarbeiten durchführen. 4. Beim Wiedereinbau in umgekehrter Ausbaureihenfolge vorgehen. 30/03/2016 - 300029607-05...

  • Seite 30: Wartungsprotokoll

    6. Überprüfung und Wartung 100 HL Wartungsprotokoll Datum Vorgenommene Kontrollen Bemerkungen Ausführender Unterschrift _____ _________ ______________________________ _____________________ _______________ ____________ 30/03/2016 - 300029607-05...

  • Seite 31: Ersatzteile

    100 HL 7. Ersatzteile Ersatzteile Allgemeine Angaben Wenn bei Inspektions- oder Wartungsarbeiten festgestellt wurde, dass ein Teil des Gerätes ausgewechselt werden muss, verwenden Sie in diesem Fall ausschließlich Original-Ersatzteile oder empfohlene Ersatzteile und Materialien. Bei Bestellung der Ersatzteile, ist es unbedingt nötig die Artikel-Nummer des gewünschten Ersatzteils anzugeben.

  • Seite 32: Ersatzteile

    7. Ersatzteile 100 HL Ersatzteile M002877-C Kennziffern Artikel-Nr. Bezeichnung 100019798 Speicher mit Hartschaumisolierung 100HL 200019498 Emaillierter Deckel 200011817 Fremdstromanode 89705511 Dichtung 7 mm + Sprengring 5 mm 144697 Brauchwasserfühler 144688 Kabel für Fremdstromanode 95362441 Temperaturfühler 144704 Fühlerkabel 300029315 Leiterplatte für Fremdstromanode Befestigungsblech 300028319 Leiterplatte für Fremdstromanode...
  • Seite 33 100 HL 7. Ersatzteile Kennziffern Artikel-Nr. Bezeichnung 300024956 Plattenwärmetauscher E6TH x 18 - G 3/4 300024958 Rohr (Kaltwasser) für Plattenwärmetauscher- Ausgang 300024960 Rohr (Kaltwasser) für Plattenwärmetauscher- Eingang 300024961 Rohr (Warmwasser) für Plattenwärmetauscher-Ausgang / Umwälzpumpe 7628600 Pumpe YONOS PARA ST15/6 RKC 6H 300025672 Rohr für Warmwasseraustritt...

  • Seite 34: Garantie

    8. Garantie 100 HL Garantie Allgemeine Angaben Wir gratulieren Ihnen zum Kauf Ihres neuen Gerätes und danken Ihnen für Ihr Vertrauen. Wir weisen Sie darauf hin, dass die ursprünglichen Eigenschaften Ihres Gerätes bei regelmäßiger Kontrolle und Wartung besser gewährleistet werden können.
  • Seite 36 © Impressum Alle technischen Daten im vorliegenden Dokument sowie die Zeichnungen und Schaltpläne verbleiben in unserem alleinigen Eigentum und dürfen ohne vorherige schriftliche Genehmigung nicht reproduziert werden. 30/03/2016 300029607-001-05...
