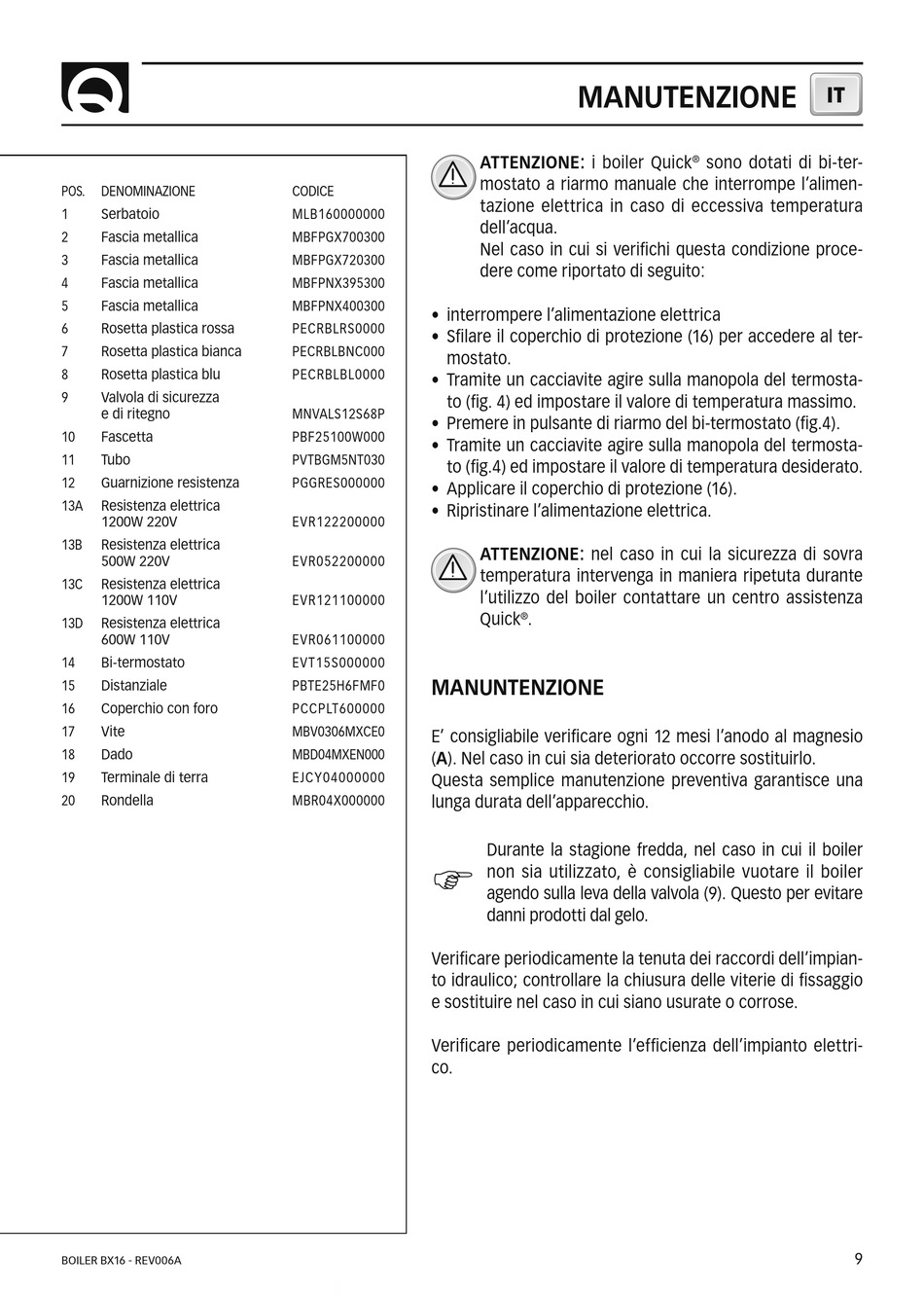

Quick BX 16 Benutzerhandbuch Seite 9

POS. DENOMINAZIONE
1 Serbatoio
2 Fascia metallica
3 Fascia metallica
4 Fascia metallica
5 Fascia metallica
6 Rosetta plastica rossa
7 Rosetta plastica bianca
8 Rosetta plastica blu
9 Valvola di sicurezza
e di ritegno
10 Fascetta
11 Tubo
12 Guarnizione resistenza
13A Resistenza elettrica
1200W 220V
13B Resistenza elettrica
500W 220V
13C Resistenza elettrica
1200W 110V
13D Resistenza elettrica
600W 110V
14 Bi-termostato
15 Distanziale
16 Coperchio con foro
17 Vite
18 Dado
19 Terminale di terra
20 Rondella
BOILER BX16 - REV006A
CODICE
MLB160000000
MBFPGX700300
MBFPGX720300
MBFPNX395300
MBFPNX400300
• interrompere l'alimentazione elettrica
PECRBLRS0000
• Sfi lare il coperchio di protezione (16) per accedere al ter-
PECRBLBNC000
mostato.
PECRBLBL0000
• Tramite un cacciavite agire sulla manopola del termosta-
to (fi g. 4) ed impostare il valore di temperatura massimo.
MNVALS12S68P
• Premere in pulsante di riarmo del bi-termostato (fi g.4).
PBF25100W000
• Tramite un cacciavite agire sulla manopola del termosta-
PVTBGM5NT030
to (fi g.4) ed impostare il valore di temperatura desiderato.
PGGRES000000
• Applicare il coperchio di protezione (16).
• Ripristinare l'alimentazione elettrica.
EVR122200000
EVR052200000
EVR121100000
EVR061100000
EVT15S000000
MANUNTENZIONE
PBTE25H6FMF0
PCCPLT600000
MBV0306MXCE0
E' consigliabile verifi care ogni 12 mesi l'anodo al magnesio
MBD04MXEN000
(A). Nel caso in cui sia deteriorato occorre sostituirlo.
EJCY04000000
Questa semplice manutenzione preventiva garantisce una
MBR04X000000 lunga durata dell'apparecchio.
F
Verifi care periodicamente la tenuta dei raccordi dell'impian-
to idraulico; controllare la chiusura delle viterie di fi ssaggio
e sostituire nel caso in cui siano usurate o corrose.
Verifi care periodicamente l'effi cienza dell'impianto elettri-
co.
MANUTENZIONE
ATTENZIONE: i boiler Quick
mostato a riarmo manuale che interrompe l'alimen-
tazione elettrica in caso di eccessiva temperatura
dell'acqua.
Nel caso in cui si verifi chi questa condizione proce-
dere come riportato di seguito:
ATTENZIONE: nel caso in cui la sicurezza di sovra
temperatura intervenga in maniera ripetuta durante
l'utilizzo del boiler contattare un centro assistenza
Quick ® .
Durante la stagione fredda, nel caso in cui il boiler
non sia utilizzato, è consigliabile vuotare il boiler
agendo sulla leva della valvola (9). Questo per evitare
danni prodotti dal gelo.
IT
® sono dotati di bi-ter-
9
