Anschlüsse
Tipps
In Abhängigkeit vom verwendeten Fernseher und
den anderen Geräten, an die Sie den DVD-Spieler
anschließen möchten, sind verschiedene
Anschlussmöglichkeiten zulässig. Verwenden Sie
dabei stets eine der nachfolgend beschriebenen
Anschlussmöglichkeiten.
Bitte lesen Sie gegebenenfalls in den
Bedienungsanleitungen Ihres Fernseher,
Videorecorders, Ihrer Stereoanlage oder der anderen
Geräte nach, wie Sie die jeweilige Verbindung am
besten herstellen können.
Um eine bessere Klangwiedergabe zu erzielen, verbinden Sie
die AUDIO OUT Buchsen des DVD+VCR mit den AUDIO IN
Buchsen Ihres Verstärkers, Receivers, Ihrer Stereoanlage oder
sonstigen Audio/Video-Geräte. Siehe auch "Anschließen an
optionale Zusatzgeräte" auf Seite 12.
Vorsicht
– Achten Sie darauf, dass der DVD-Spieler auf direktem
Weg mit dem Fernseher verbunden wird.
– Verbinden Sie die AUDIO OUT Buchse des DVD-
Spielers nicht mit der PHONO IN (oder Record Deck)
Buchse Ihrer Stereoanlage.
Anschluss an Fernsehgerät & Decoder
(Receiver oder Set Top Box)
Nehmen Sie – je nach der Leistungsfähigkeit Ihrer
Ausstattung – einen der folgenden Anschlüsse vor.
Bei Verwendung des SCART-RGB-KABELS, stellen Sie
den Schalter Video Output vorher auf RGB. Bei
Verwendung der Buchsen COMPONENT VIDEO OUT,
stellen Sie den Schalter Video output auf COMPONENT.
Bei Verwendung der Buchse S-VIDEO OUT, stellen Sie
den Schalter Video output auf S-VIDEO.
Grundanschluss (AV)
1 1
Verbinden Sie die auf der Rückseite des Geräts
befindliche EURO AV1 AUDIO/VIDEO-Buchse über
ein Scart-Kabel mit dem Scart-Eingang auf dem
Fernseher.
2 2
Einige Fernsehsender übertragen verschlüsselte
Fernsehsignale, die nur mit Hilfe eines gekauften
oder gemieteten Decoders entschlüsselt werden
können. An dieses Gerät kann ein solcher Decoder
(Descrambler) angeschlossen werden.
Grundanschluss (RF)
1 1
Verbinden Sie Ihre Innen-/Außenantenne über das
RF-Antennenkabel mit der Antennenbuchse auf der
Rückseite dieses Geräts.
2 2
Verbinden Sie den auf der Rückseite dieses Geräts
befindlichen RF-Ausgang über das mitgelieferte
RF-Antennenkabel mit dem Antenneneingang Ihres
Fernsehgeräts.
Ausschließlicher DVD-Anschluss
Component Video (Color Stream®)-Verbindung
1 1
Verbinden Sie mit einem Y Pb Pr-Kabel die
Ausgangsbuchsen COMPONENT VIDEO OUT des
DVD+VCR mit den entsprechenden
Eingangsbuchsen des Fernsehers.
2 2
Verbinden Sie mit den Audiokabeln die Buchsen
AUDIO OUT(L/R) oder DVD/VCR AUDIO OUT
(L/R) Ihres DVD+VCR mit entsprechenden AUDIO
Buchsen Left/Right an Ihrem Fernseher.
S-Videoverbindung
1 1
Verbinden Sie mit dem Kabel die Buchsen
S-VIDEO OUT des DVD+VCR mit der Buchse S-
VIDEO IN an lhrem Fernseher.
2 2
Verbinden Sie mit den Audiokabel die Buchsen
AUDIO OUT (L/R) oder DVD/VCR AUDIO OUT
(L/R) lhres DVD+VCR mit den entsprechenden
AUDIO Buchsen Left/Right an lhrem Fernseher.

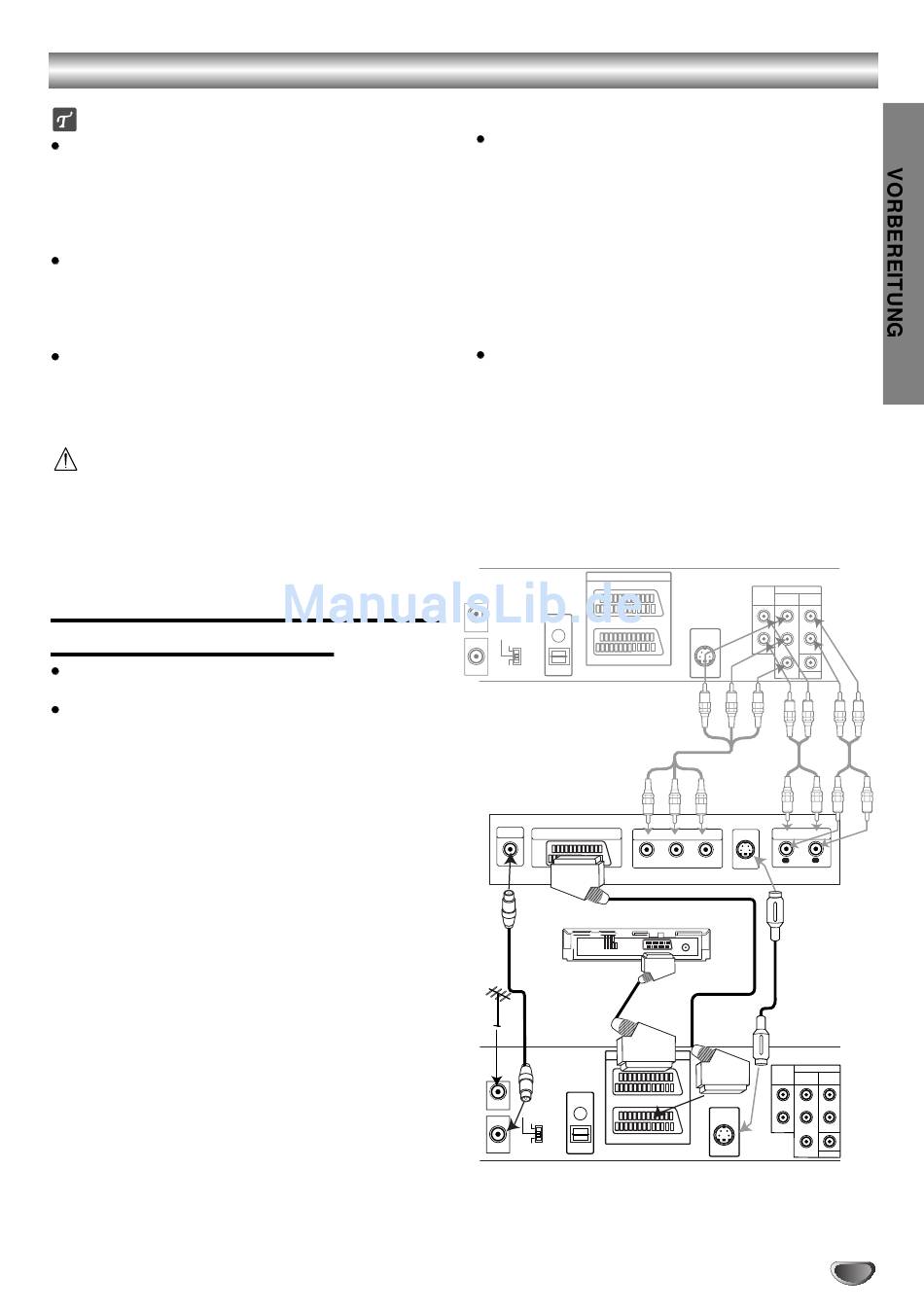

Rückseite dieses Geräts (Component Video - Verbindung)
