Die Bauart ermöglicht Montierung des Relais ganz nahe andere uni-line Einheiten. Ein
Abstand von min. 50 mm zwischen bzw. der Ober- und Unterseite dieses Relais und
anderen Relais/Einheiten ist jedoch erforderlich.
Die DIN Schiene ist immer waagerecht zu montieren, wenn sie mehrere Relais trägt.

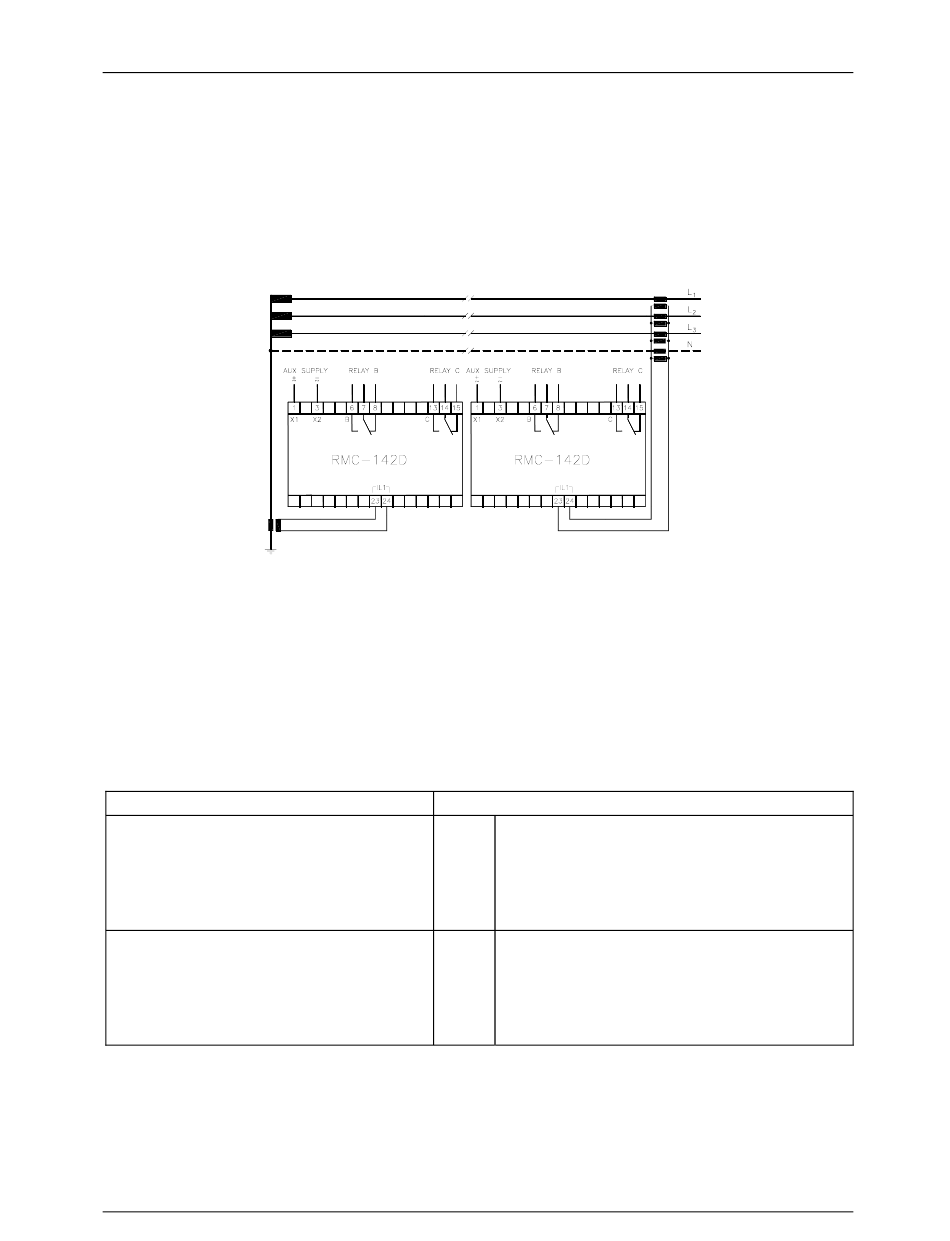

4. Anschlüsse
Der Hilfsspannungsanschluβ kann durch eine 2A Sicherung geschützt werden.
Das Relais ist vor ESD (elektrostatischer Elektrizität) geschützt, und ein weiterer Son-
derschutz während des Montieren des Relais davor ist deswegen nicht erforderlich.
5. Inbetriebsnahmeanleitung
5.1 Einstellung und Anzeige
Einstellung von
Erdschluβstrom Einstellpunkt:
(10...110%) von I
n
Verzögerung: (0-T1) in Sekunden
0...1/0...5/0...10 s
Erdschluβstrom Einstellpunkt:
(2...20%) von I
n
Verzögerung: (0-T2) in Sekunden
0...20/0...60/0...120 s
Während der Werkseichung werden die Zeitverzögerungen zu den im Auftrag
angeführten Werten eingestellt.
Installations- und Inbetriebsnahmeeinleitungen RMC-142C
IE>> Gelbe LED leuchtet, wenn Grenzwert
überschritten wurde. Kontakt hat noch
nicht geschaltet.
Kontakt schaltet und rote LED leuchtet
nach Ablauf der Zeit.
IE>
Gelbe LED leuchtet, wenn Grenzwert
überschritten wurde. Kontakt hat noch
nicht geschaltet.
Kontakt schaltet und rote LED leuchtet
nach Ablauf der Zeit.
LED/Relais
4189340158C (D)
