1. Beschreibung
Dieses Erdschluβstromrelais des Typs RMC-142C ist Teil einer kompletten DEIF-
Baureihe (die uni-line) von Relais für den Schutz und die Regelung von Generatoren.

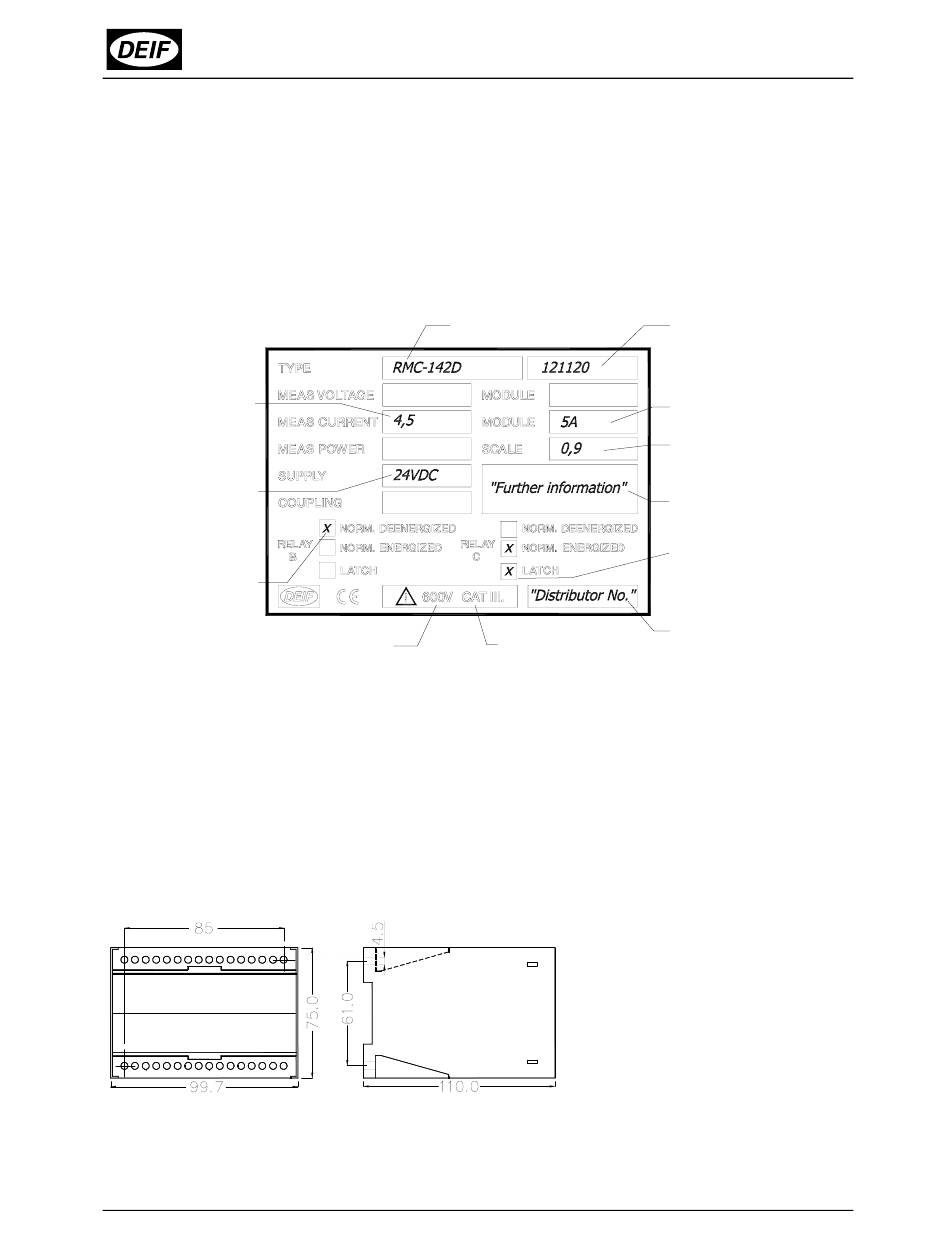

2. Etikett
Das Relais ist mit einem Etikett mit den folgenden Daten ausgestattet:
Meβstrom
entspricht 100% der Skala
Versorgungsspannung
Relaisschaltung
Gezeigt ist Schaltung B
als ein normal abgefallen-
des Relais, Relais C als
ein normal angezogenes
Höchste Spannung
Relais mit Selbsthaltung
der Erde gegenüber
Hinweis:
Das Relais ist mit einem 200 ms Einschaltkreis ausgestattet, der die
korrekte Funktion des Relais beim Einschalten der Hilfsspannung sicher-
stellt. Normal angezogene Kontakte ("NE") werden nicht betätigt (Kontakt
öffnet/schlieβt nicht) vor Ablauf von 200 ms nach Einschalten der Hilfs-
spannung. Auβerdem ist das Relais mit einem 200 ms Ausschaltkreis
versehen, der die Überwachung und Erfassung nach Ausschalten der
Hilfsspannung sicherstellt.
Seite 2 von 2 Tel.: (+45) 9614 9614 • Fax: (+45) 9614 9615 E-mail: deif@deif.com
Typenbezeichnung
Installationskategorie
3. Montageanleitung
Das RMC-142C ist für den
Schalttafelaufbau vorgesehen,
entweder an einer 35 mm DIN
Schienen oder mittels 2 Stück
4 mm-Schrauben montiert.
Gewicht: ca. 0,600 kg
DEIF's Bestätigungs-Nr.
Bei Anfragen anzugeben
Montiertes Strommodul
1
Skalierung
(für Anpassung der Einheit
an den Meβstrom)
(Z. B. Zeitverzögerung(en),
Sondereichung)
Kontakt verbleibt in Schaltposition,
selbst wenn der Eingang wieder in
den Normalzustand zurückkehrt.
Selbsthaltung ist durch Abschalten
der Hilfsspannung zurückzusetzen.
Vertreters ID-Nr.
Wird vom Vertreter bei Kunden-
anpassung der Einheit ausgefüllt.
