Inhaltszusammenfassung für Cisco NCS 540 serie
- Seite 1 Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540 Erste Veröffentlichung: 28 März 2018 Americas Headquarters Cisco Systems, Inc. 170 West Tasman Drive San Jose, CA 95134-1706 http://www.cisco.com Tel: 408 526-4000 800 553-NETS (6387) Fax: 408 527-0883...
- Seite 2 IP-Adressen oder Telefonnummern in diesem Zusammenhang ist zufällig und nicht beabsichtigt. Cisco und das Cisco Logo sind Marken oder eingetragene Marken von Cisco und/oder Partnerunternehmen in den Vereinigten Staaten und anderen Ländern. Eine Liste der Marken von Cisco finden Sie auf folgender Website: www.cisco.com go...
-
Seite 3: Inhaltsverzeichnis
Console USB-Konsole Installieren und Entfernen bei laufendem Betrieb Netzteil (N540-PWR400-A und N540-PWR400-D) Lüfterbaugruppe (N540-FAN) K A P I T E L 3 Vorbereitung auf die Installation Allgemeine Vorsichtsmaßnahmen Checkliste für die Standortplanung Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540... - Seite 4 Installieren eines SFP- oder SFP+-Moduls mit Verschluss Entfernen eines Verschlusses an einem SFP- oder SFP+-Modul Installieren und Entnehmen eines QSFP+-/QSFP28-Transceiver-Moduls Überblick Erforderliche Werkzeuge und Geräte Installieren des 100-Gigabit-Transceiver-Moduls Anschließen des optischen Netzwerkkabels Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540...
- Seite 5 Austausch des Lüftermoduls Austauschen des Netzteils Entfernen des DC-Netzteilmoduls Installieren des DC-Netzteilmoduls Entfernen des AC-Netzteilmoduls Installieren des AC-Netzteilmoduls A N H A N G A : LEDs Router-LEDs Lüftermodul-LEDs Netzteil – LEDs Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540...
- Seite 6 INHALTSVERZEICHNIS Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540...
-
Seite 7: Sicherheitswarnungen
Sicherheitshinweise. Bevor Sie das Chassis installieren oder warten, lesen Sie zu Ihrem eigenen Schutz und zur Vermeidung von Beschädigungen des Gerätes diese Sicherheitshinweise. Eine vollständige Liste mit übersetzten Sicherheitshinweisen finden Sie in dem Dokument Gesetzliche Auflagen und Sicherheitshinweise – Cisco Router der Serie NCS 500. Die Sicherheitshinweise sind unter den folgenden Abschnitten zusammengefasst: •... -
Seite 8: Sicherheitsleitfaden Für Personenschutz Und Geräteschutz
• Tragen Sie bei Arbeiten unter Bedingungen, die Ihre Augen gefährden könnten, stets eine Schutzbrille. Sicherheitshinweise für die Montage und das Entfernen von Modulen Beachten Sie die folgenden Sicherheitsvorkehrungen, wenn Sie an dem Chassis arbeiten. Warnung Laserprodukt der Klasse 1. Anweisung 1008 Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540... -
Seite 9: Sicherheit Bei Arbeiten Mit Elektrizität
Sorgen Sie dafür, dass die unverlierbaren Schrauben am Netz- und Relaisstecker fest angezogen sind. Wird der Stecker versehentlich entfernt, kann sich dabei ein Lichtbogen bilden. Anweisung 1058 Warnung Die Stecker-Steckdosen-Kombination muss jederzeit zugänglich sein, da sie zum Ausschalten des Geräts dient. Anweisung 1019 Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540... - Seite 10 • Bevor Sie mit dem System arbeiten, schalten Sie den Hauptschutzschalter für Gleichstrom aus, und ziehen Sie das Netzkabel aus der Klemmleiste. • Trennen Sie jegliche Stromzufuhr, wenn Sie: • an oder in der Nähe von Netzteilen arbeiten Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540...
-
Seite 11: Überlegungen Zur Stromversorgung
Auf keinen Fall den Erdungsleiter unwirksam machen oder das Gerät ohne einen sachgerecht installierten Erdungsleiter verwenden. Wenn Sie sich nicht sicher sind, ob eine sachgerechte Erdung vorhanden ist, wenden Sie sich an die zuständige Inspektionsbehörde oder einen Elektriker. Anweisung 1024 Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540... -
Seite 12: Richtlinien Für Systeme Mit Gleichstromversorgung
Verwendung mit Systemen wie diesem Gerät, das aufgrund von burstartigen Datenverkehrsmustern erhebliche Schwankungen im Stromverbrauch aufweisen kann, instabil werden. Die Bestimmung der Anforderungen an die Stromversorgung ist nützlich für die Planung des Stromverteilungssystems zur Unterstützung des Geräts. Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540... -
Seite 13: Vermeidung Von Schäden Durch Elektrostatische Entladung
• Versuchen Sie nie, die Platine aus dem Metallträger zu entfernen. Um die Sicherheit Ihrer Geräte zu gewährleisten, überprüfen Sie regelmäßig den Widerstandswert des antistatischen Armbands. Sorgen Sie dafür, dass der Wert zwischen 1 und 10 MOhm liegt. Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540... - Seite 14 Sicherheitswarnungen Vermeidung von Schäden durch elektrostatische Entladung Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540...
-
Seite 15: Cisco Ncs 540 Router Überblick

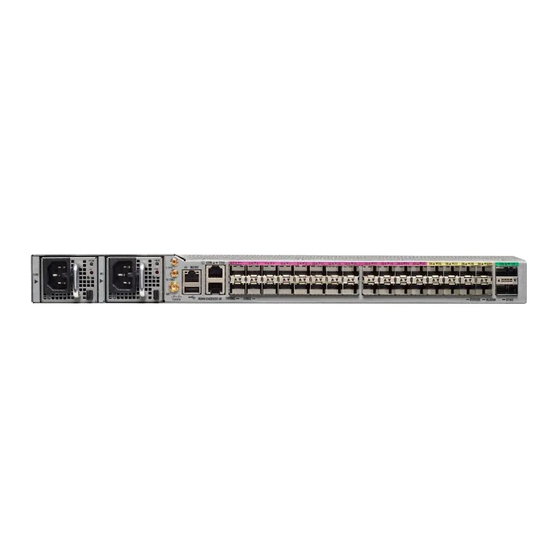

K A P I T E L Cisco NCS 540 Router Überblick Der Cisco NCS 540 Router mit 1HE ergänzt die Cisco Angebote für IP-RAN-Lösungen für GSM, UMTS, LTE und CDMA. Weitere Informationen zu den Funktionen und Vorteilen des Geräts finden Sie unter Cisco Network Convergence System 540 Router–... -
Seite 16: Schnittstellenbenennung
Alle Ports sind zur Vereinfachung im Chassis farblich markiert, z. B. sind 10 G-SFP +-Ports rosa, 25 G-SFP+-Ports gelb und 100 G-QSFP28-Ports grün markiert. Schnittstellenbenennung Die folgende Tabelle zeigt die Schnittstellenbenennung für die 24Z8Q2C-M-Ports des Cisco N540: Tabelle 1: Portnummerierung 1 G/10 G Dual-Rate-Ports (SFP+) -
Seite 17: Netzwerk-Taktschnittstellen
• Normally Open (Normalerweise offen): Dies bedeutet, dass kein Strom durch die Alarmschaltung fließt und ein Alarm generiert wird, wenn Strom fließt. Jeder Alarmeingang kann als kritisch, wichtig oder eher unwichtig bereitgestellt werden. Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540... -
Seite 18: Console
Hot-Swap-fähig. Lüfterbaugruppe (N540-FAN) Im Lieferumfang des Cisco NCS 540 Routers sind 4 einzelne Lüftermodule enthalten. Die Lüfter befinden sich auf der Rückseite und sind Hot-Swap-fähig. Die Luftzufuhr für den Lüfter erfolgt nur auf der Vorderseite und der Luftstrom verläuft von vorne nach hinten. - Seite 19 Cisco NCS 540 Router Überblick Lüfterbaugruppe (N540-FAN) Hinweis Das System ist mit einem ausgefallenen Lüfter noch funktionsfähig. Fällt mehr als ein Lüfter aus, fährt das System herunter. Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540...
- Seite 20 Cisco NCS 540 Router Überblick Lüfterbaugruppe (N540-FAN) Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540...
-
Seite 21: Vorbereitung Auf Die Installation
K A P I T E L Vorbereitung auf die Installation Bevor Sie das Cisco NCS 540 installieren, müssen Sie Ihren Standort auf die Installation vorbereiten. Die Vorbereitung Ihres Standorts umfasst folgende Aufgaben: • Allgemeine Vorsichtsmaßnahmen, auf Seite 15 •... -
Seite 22: Checkliste Für Die Standortplanung
Erdungssystem der Zentrale oder einem anderen internen Erdungssystem verbunden werden. Vorsicht Dieses Produkt muss im Rahmen der Gebäudeinstallation mit einer Kurzschlusssicherung (Überstromschutz) versehen sein. Installieren Sie es nur in Übereinstimmung mit den nationalen und lokalen Verkabelungsvorschriften. Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540... -
Seite 23: Stromkreis Anforderungen
Switches, Modems sowie CSUs oder DSUs. Legen Sie sich vor der Installation das Chassis alle zusätzlichen externen Geräte und Kabel bereit. Wenn Sie Informationen zum Bestellen benötigen, wenden Sie sich an Ihren Cisco Kundenservice. Das Ausmaß Ihres Netzwerks und die Entfernungen zwischen den Netzwerkschnittstellen-Verbindungen hängen unter anderem von folgenden Faktoren ab:... -
Seite 24: Asynchrone Terminalverbindungen
Spannung in ungeschirmte Leiter gekoppelt werden, die elektronische Geräte beschädigt oder zerstört. Zu diesen Themen müssen Sie RFI- und EMI-Experten konsultieren, damit ein ausreichender Überspannungsschutz und eine adäquate Abschirmung von Signalkabeln in Ihrer Betriebsumgebung sichergestellt ist. Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540... -
Seite 25: Tools Und Geräte
• Drehmomentratsche mit Kreuzschlitz und einem Drehmoment von bis zu 1,69 Nm zur Befestigung des Schutzleiters am Router Vorbereiten Ihres Standorts Dieser Abschnitt veranschaulicht, wie das Gebäude, das das Chassis beherbergt, ordnungsgemäß geerdet werden muss. Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540... -
Seite 26: Eigene Vorbereitung
Sie das andere Ende des Armbands mit der Erdung verbinden.. Antistatikarmbänder sind das primäre Mittel, um die statische Aufladung von Personen zu kontrollieren. Abbildung 3: Tragen des Antistatikarmbands Hinweis: Diese Bilder dienen nur für Darstellungszwecke. Das tatsächliche Aussehen und die Größe des Chassis variieren. Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540... -
Seite 27: Vorbereitung Des Racks Für Die Router-Installation
Wenn Sie Informationen zum Verbinden des Racks mit dem Boden wünschen, wenden Sie sich an ein Unternehmen, dass sich auf Bodenmontage-Kits spezialisiert hat (beispielsweise Hilti unter Hilti.de). Stellen Sie sicher, dass die Bodenmontageverbindungen zugänglich sind, insbesondere, wenn ein jährliches Nachziehen der Verbindungen erforderlich ist. Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540... -
Seite 28: Entpacken Des Cisco Ncs 540-Routers
Legen Sie das Verpackungsmaterial vorsichtig beiseite. Tipp Bewahren Sie die Verpackung für den Fall auf, dass Sie Komponenten zurücksenden müssen. Hinweis Diese Bilder dienen nur für Darstellungszwecke. Das tatsächliche Aussehen und die Größe des Chassis variieren. Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540... - Seite 29 Vorbereitung auf die Installation Entpacken des Cisco NCS 540-Routers Abbildung 4: Auspacken des Geräts Regulärer Schaumstoff-Endkappen Schlitzkontainer (Verpackung) Vordere gerillte Vorderseite des Produkts Abdeckung Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540...
- Seite 30 Vorbereitung auf die Installation Entpacken des Cisco NCS 540-Routers Regulärer Schaumstoff-Endkappen Schlitzkontainer (Verpackung) Rückseite des Produkts Zubehörfach Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540...
-
Seite 31: Installieren Des Geräts
Geräts befestigt werden. Vorsicht Falls das Rack auf Rädern steht, stellen Sie sicher, dass die Bremsen angezogen sind oder das Rack auf sonstige Weise stabilisiert ist. Tabelle 3: Cisco NCS 540 Router Zubehör für Rack-Montage Menge Teilebeschreibung Rackmontage-Halterungen M4 x 0,7 x 6 mm Senkkopfschrauben (Kreuzschlitz) M3 x 0,5 x 4 mm Senkkopfschrauben (Kreuzschlitz) Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540... - Seite 32 Halten Sie das Chassis auf gleicher Höhe, und halten Sie ein anderes bereit, während eine zweite Person zwei Schrauben (12-24 oder 10-32, je nach Rack-Typ) in jede der zwei Rackmontage-Halterungen einsetzt (insgesamt vier Schrauben) und in die Käfigmuttern oder Gewindebohrungen in den vertikalen Rackmontage-Schienen. Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540...
-
Seite 33: Erdung Des Geräts
Sie die beiden M4-Schrauben mit Unterlegscheiben durch die Löcher in der Erdungslasche und in die Erdungsplatte. f) Stellen Sie sicher, dass die Funktion anderer Geräte nicht durch die Klemme oder das Kabel gestört wird. Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540... -
Seite 34: Anschießen Der Ac-Netzkabel
Führen Sie das Kabel des Netzteils in die Bindung [1], und ziehen Sie die Bindung um das Netzteilkabel wie in [2] in der folgenden Abbildung dargestellt fest. Abbildung 7: Befestigen des AC-Netzkabels mit Bindung und Clip Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540... -
Seite 35: Aktivieren Eines Ac-Netzteilmoduls
Der DC-Anschluss oder die Klemmleiste hat eine eingebaute Schraube mit Käfigmutter, die bis zu einem Drehmoment von 1,3 bis 1,8 Newtonmeter angezogen werden kann. Abbildung 8: DC-Anschluss mit eingebauter Schraube 0,97 0,27 inches inches 0,31 0,81 inches inches Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540... -
Seite 36: Aktivieren Eines Dc-Netzteilmoduls
Schritt 3 Falls die LEDs ein Stromproblem anzeigen, konsultieren Sie den Abschnitt Fehlerbehebung. Schritt 4 Wenn Sie ein redundantes Gleichstrom-Netzteil (DC) anschließen, wiederholen Sie diese Schritte für die zweite Stromquelle. Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540... -
Seite 37: Richtlinien Für Den Port-Anschluss
QSFP28-, SFP-, SFP+-,SFP+, und RJ-45-Anschlüsse verwenden, um die Ports auf den Linecards mit anderen Netzwerkgeräten zu verbinden. Um Schäden am Glasfaserkabel zu vermeiden, empfiehlt Cisco, dass Sie die Transceiver von ihren Glasfaserkabeln trennen, wenn Sie den Transceiver in der Linecard installieren. Bevor Sie einen Transceiver vom Router entfernen, trennen Sie das Kabel vom Transceiver. -
Seite 38: Verbinden Mit Dem Konsolen-Port
• Konfigurieren der SNMP-Agentenparameter (Simple Network Management Protocol) • Herunterladen von Software-Updates Der Konsolen-Port des Systems ist eine RJ-45-Buchse zum Anschließen eines Datenterminals für die Startkonfiguration des Cisco NCS 540 Chassis mit fest konfiguriertem Port. Das Konsolenkabel wird mit der Hardware geliefert. Abbildung 10: Konsolen-Port Befolgen Sie diese Vorgehensweise, um einen Datenterminal mit dem Konsolen-Port zu verbinden. -
Seite 39: Verbinden Mit Dem Management-Ethernet-Port
Um ein IP-Adressenkonflikt zu verhindern, schließen Sie den Management-Ethernet-Port erst an, wenn die Startkonfiguration abgeschlossen ist. Um die Kabel am System-Management-Port anzuschließen, befestigen Sie Kabel der Kategorie 5 direkt an die RJ-45-Buchse am Management-Ethernet-Port. Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540... -
Seite 40: Installieren Und Entnehmen Von Transceiver-Modulen
Strahlen oder optische Instrumente. Anweisung 1051 Vorsicht Schützen die Linecard durch Einsetzen einer sauberen SFP/SFP+-Modulkäfig-Abdeckung, wie in der Abbildung unten gezeigt, in den Käfig des optischen Moduls, wenn kein SFP- oder SFP+-Modul installiert ist. Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540... -
Seite 41: Sfp- Oder Sfp+-Modul Mit Verschluss
Buchse eingesetzt und entsprechend gesichert sind, indem Sie fest auf jedes SFP- oder SFP+-Modul drücken. SFP- oder SFP+-Modul mit Verschluss Das SFP oder SFP+-Modul mit Verschluss verfügt über einen Verschluss, mit dem Sie das Modul entnehmen oder installieren können (siehe Abbildung unten). Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540... -
Seite 42: Installieren Eines Sfp- Oder Sfp+-Moduls Mit Verschluss
Befestigen Sie ein Antistatikarmband an Handgelenk oder Knöchel, und folgen Sie den Anweisungen für den Gebrauch. Schritt 2 Trennen und entfernen Sie alle Schnittstellenkabel von den Ports, und notieren Sie die aktuellen Verbindungen der Kabel an den Anschlüssen auf der Linecard. Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540... - Seite 43 Abbildung unten gezeigt. Diese Aktion muss als allererstes durchgeführt werden. Nachdem alle Ports befüllt sind, ist dies unter Hinweis Umständen nicht möglich. Abbildung 15: Entnehmen eines SFP- oder SFP+-Moduls mit Verschluss Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540...
-
Seite 44: Installieren Und Entnehmen Eines Qsfp+-/Qsfp28-Transceiver-Moduls
Sie benötigen diese Werkzeuge, um die 40-Gigabit-QSFP+- / 100-Gigabit-QSFP28-Transceiver-Module zu installieren: • Armband oder anderes persönliches Erdungsgerät, um elektrostatische Entladung zu verhindern. • Antistatische Matte oder antistatischer Schaumstoff, um den Transceiver darauf abzulegen. • Reinigungswerkzeuge für Glasfaser-Stirnflächen und Prüfausrüstung. Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540... -
Seite 45: Installieren Des 100-Gigabit-Transceiver-Moduls
Richten Sie das QSFP+- oder QSFP28-Transceiver-Modul vor der Transceiver-Socket-Öffnung des Moduls aus und schieben Sie den QSFP+- oder QSFP28-Transceiver vorsichtig in den Socket, bis eine Verbindung zwischen dem Transceiver und dem elektrischen Anschluss des Sockets besteht (siehe Abbildung unten). Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540... - Seite 46 Drücken Sie mit dem Daumen fest auf die Vorderseite des QSFP+- oder QSFP28-Transceiver-Moduls, um den Transceiver vollständig in den Transceiver-Socket des Moduls zu schieben (siehe die Abbildung unten). Wenn die Verriegelung nicht vollständig eingerastet ist, könnten Sie versehentlich das QSFP+- oder Vorsicht QSFP28-Transceiver-Modul trennen. Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540...
-
Seite 47: Anschließen Des Optischen Netzwerkkabels
• Überprüfen und reinigen Sie die Stirnflächen der MPO-Anschlüsse, kurz bevor Sie Verbindungen herstellen. • Fassen Sie den MPO-Anschluss nur am Gehäuse, um ein Glasfaserkabel einzustecken oder abzuziehen. Hinweis 40-Gigabit-QSFP+- oder QSFP28-Transceiver-Module sind geschlitzt, um ein falsches Einsetzen zu verhindern. Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540... -
Seite 48: Entfernen Des 100-Gigabit-Transceiver-Moduls Qsfp28
Setzen Sie sofort die Staubschutzkappe in den optischen Anschluss des Transceivers ein. c) Fassen Sie die Seiten des QSFP+- oder QSFP28-Transceivers, und schieben Sie ihn aus dem Modul-Socket. Schritt 3 Bei QSFP+- oder QSFP28-Transceivern mit einem Zungenriegel (siehe Abbildung unten, untere Ansicht): Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540... -
Seite 49: Verbinden Von Schnittstellen-Ports
Es wird empfohlen, die Kabel vor dem Installieren oder Entnehmen der Transceiver zu trennen, um Schäden am Kabel oder Transceiver zu vermeiden. Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540... -
Seite 50: Trennen Von Optischen Ports Vom Netzwerk
Feuchte und trockene Reinigungsmethoden können gleichermaßen geeignet sein. Richten Sie sich nach den an Ihrem Standort üblichen Reinigungsverfahren für Glasfaserverbindungen. • Überprüfen Sie die Anschlüsse regelmäßig auf Staub und Beschädigungen. Reinigen und überprüfen Sie die Glasfaserenden unter einem Mikroskop auf Beschädigungen. Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540... -
Seite 51: Konfigurieren Des Geräts
Bevor Sie mit dem Konfigurieren beginnen, stellen Sie sicher, dass Sie die Sicherheitshinweise im Abschnitt Sicherheit bei Arbeiten mit Elektrizität des Informationsblatts Sicherheitswarnungen gelesen und verstanden haben. Die Konfiguration des Cisco NCS 540 umfasst folgende Aufgaben: • Erstellen der Router-Grundkonfiguration, auf Seite 45 • Überprüfen der Geräteinstallation, auf Seite 47 Erstellen der Router-Grundkonfiguration Sie müssen eine IP-Adresse zur Management-Oberfläche des Routers zuweisen, sodass Sie dann den Router... - Seite 52 Schritt 6 Geben Sie eine Netzwerkmaske für die Management-Oberfläche ein. Schritt 7 Die Software fragt, ob Sie die Konfiguration bearbeiten müssen. Geben Sie no (Nein) ein, um die Konfiguration nicht zu bearbeiten. Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540...
-
Seite 53: Überprüfen Der Geräteinstallation
Die Software fragt, ob Sie die Konfiguration speichern möchten. Geben Sie yes (Ja) ein, um die Konfiguration zu speichern. Überprüfen der Geräteinstallation Nach der Installation des Cisco NCS 540 Routers können Sie die show-Befehle verwenden, um die Installation und Konfiguration zu überprüfen. Wenn ein Problem erkannt wird, nehmen Sie Korrekturen vor, bevor Sie mit der Konfiguration fortfahren. - Seite 54 Zeigt die Spannung für den gesamten Router an. Schritt 7 show environment current Beispiel: #show environment current Zeigt den aktuellen Status der Umgebung an. Schritt 8 show environment fan Beispiel: #show environment fan Zeigt den Status der Lüftereinschübe an. Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540...
-
Seite 55: Ersetzen Von Lüftermodul Und Netzteil
Bevor Sie mit dem Konfigurieren beginnen, stellen Sie sicher, dass Sie die Sicherheitshinweise im Abschnitt Sicherheit bei Arbeiten mit Elektrizität des Informationsblatts Sicherheitswarnungen gelesen und verstanden haben. Das Ersetzen des Cisco NCS 540 umfasst folgende Aufgaben: • Austausch des Lüftermoduls, auf Seite 49 • Austauschen des Netzteils, auf Seite 50 Austausch des Lüftermoduls Vorsicht Wenn Sie den Lüftereinschub nicht innerhalb von 3 Minuten austauschen können, empfehlen wir Ihnen, dass... -
Seite 56: Austauschen Des Netzteils
• Wechselstrom: Das AC-Netzteil verfügt über eine IEC-Steckdose des Typs 320 und einen 15-Amp-Servicestecker. Sie können Standard-Winkelkabel mit dem AC-Netzteil verwenden. Zum Netzteil gehört eine Netzkabelhalterung. Ein Ein-/Aus-Schalter ist nicht vorhanden. Sie können eine duale Stromversorgung für Redundanz installieren. Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540... -
Seite 57: Entfernen Des Dc-Netzteilmoduls
Dieses Gerät eignet sich für Installationen mit dem Common Bonding Network (CBN). Die Erdungsarchitektur dieses Produkts ist DC-isoliert (DC-I) für mit Gleichstrom betriebene Produkte. Mit Gleichstrom betriebene Produkte haben eine nominale Betriebsspannung (Gleichstrom) von 48 VDC. Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540... -
Seite 58: Entfernen Des Ac-Netzteilmoduls
Beim Einbau der Einheit muss die Erdung stets zuerst hergestellt und zuletzt getrennt werden. Anweisung 1046 Warnung Das Installieren, Ersetzen oder Warten dieses Geräts sollte ausschließlich geschultem, qualifiziertem Personal gestattet werden. Anweisung 1030 Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540... -
Seite 59: Installieren Des Ac-Netzteilmoduls
Greifen Sie den Netzteilgriff mit einer Hand. Legen Sie Ihre andere Hand unter das Netzteil. Schieben Sie das Netzteil in den Netzteilschacht. Stellen Sie sicher, dass das Netzteil vollständig im Einschub sitzt. Siehe folgende Abbildung. Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540... - Seite 60 Abbildung 23: Installieren des AC-Netzstrommoduls Schritt 4 Schieben Sie das Kabel des AC-Netzteils in den Kabelbinder, und ziehen Sie den Kabelbinder um das Netzteil herum fest. Schritt 5 Stecken Sie das Netzkabel in das AC-Netzteil. Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540...
-
Seite 61: Leds
• Lüftermodul-LEDs, auf Seite 56 • Netzteil – LEDs, auf Seite 57 Router-LEDs Alle Datenport-LEDs am Cisco NCS 540-Router befinden sich auf der Vorderseite. Es gibt 5 LEDs, die die verschiedenen Systemstatus anzeigen. Tabelle 5: Router-LEDs Beschreibung Farbe Status STATUS Grün... -
Seite 62: Lüftermodul-Leds
Lernstatus – normal. Selbstüberprüfung ist nicht abgeschlossen. Lüftermodul-LEDs Das Cisco NCS 540 verfügt über 4 Lüfter an der Rückseite. An jedem Lüftermodul befindet sich eine LED, die den jeweiligen Status des Lüfter anzeigt. Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540... -
Seite 63: Netzteil Leds
• Netzteil ist im Chassis installiert, wurde aber von der Stromquelle getrennt. Gelb Netzteilausfall – möglicherweise liegt einer der folgenden Zustände vor: • Überspannung • Überstrom • Übertemperatur • Ausfall des Netzteillüfters Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540... - Seite 64 LEDs Netzteil LEDs Hardwareinstallationsanleitung für Cisco NCS Router der Serie 540...
