66
5.8 ANALOGAUSGANG VERWENDEN
(nur bei ...H RL1 und ...H RLP1)
• Netzversorgung abschalten und gegen Wiedereinschalten sichern.
• Klemmen X2.9 (+) und X2.5 (Masse) an ein Anzeigegerät anschließen.
Auf Polung achten!
• Signalpegel konfigurieren (siehe S. 41, Analogausgang).
• Signalpegel an Skala anpassen (siehe S. 42, Analogausgang (Skala
anp.)).

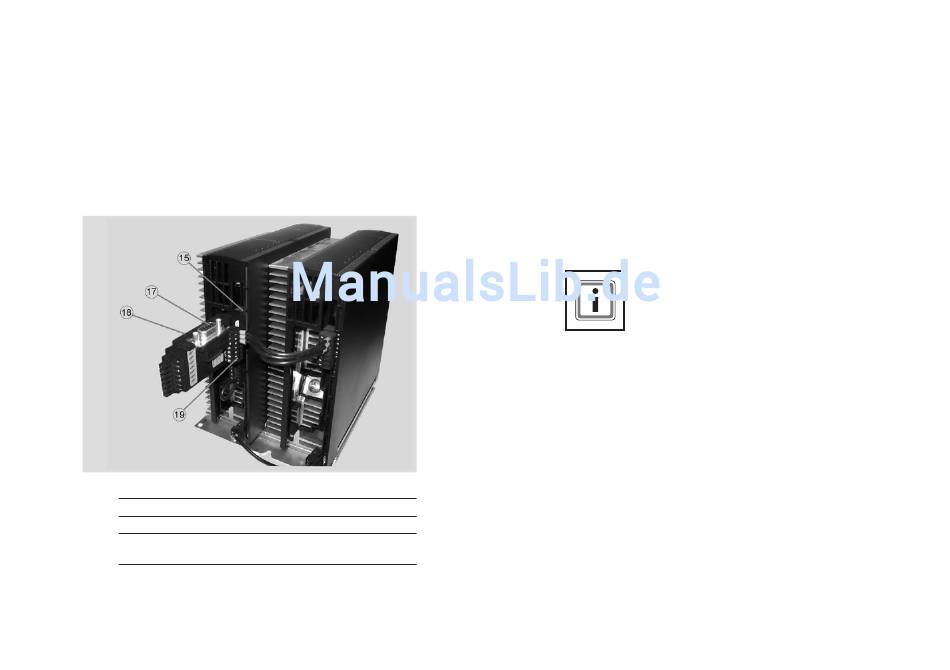

5.9 THYRO-TOOL FAMILY VERWENDEN
15
Klemme X22
17
Serielle Schnittstelle (COM) RS232
18
PC-Interface RS232
19
Stecker (Verbindung mit Slave, nur bei Thyro-2A und Thyro-3A
erforderlich)
• Netzversorgung abschalten und gegen Wiedereinschalten sichern.
• Stecker (Verbindung mit Slave) der Klemme X22 entfernen.
• PC-Interface RS232 mit der Seite „Thyro-A" in Klemme X22 stecken.
• Stecker (Verbindung mit Slave) am PC-Interface RS232 einstecken.
• Serielle Schnittstelle (COM) durch RS232-Datenleitung (Best.-Nr.
0048764; nicht gekreuzt; Anschlüsse 2,3,5,4 und 7 verwendet) mit PC
verbinden.
> Gerät kann mit Thyro-Tool Family bedient werden. Messwerte und
Parameter werden in der Software angezeigt. Erweiterte Funktionen
(siehe S. 33, Erweiterte Funktionen) sind einstellbar.
> Nur bei Betrieb des Gerätes im Thyro-Tool Modus (S1.3 bis S1.5
auf ON): Alle Parameter können mit Thyro-Tool Family eingestellt
werden.
HINWEIS
Umschaltung der Sollwert-Vorgabe am PC-Interface
An den Klemmen X1.2 und X1.3 des PC-Interface RS232 kann zur Um-
schaltung der Sollwertvorgabe ein Schalter angeschlossen werden.
- Bei Kontakt X1.2 mit X1.3: Digitale Sollwert-Vorgabe mit Thyro-Tool
Family und temporärer Thyro-Tool Modus
- Bei keinem Kontakt X1.2 mit X1.3: Analoge Sollwert-Vorgabe durch
Klemme X2.4 (siehe S. 19, Sollwertverarbeitung)
67
