60
HINWEIS
Anschluss der Steuersignale
Folgende Steuersignale sind zum Betrieb der Geräte erforderlich:
- Sollwert (Klemme X2.4 oder per Busoption)
- Impulssperre (auf Masse, an Klemme X2.1, X2.2; Brücke vorhanden)
Ist die Impulssperren-Brücke nicht angeschlossen, so befindet sich das
Gerät im gesperrten Zustand und arbeitet nicht. Die Kommunikation
über die Schnittstelle ist weiterhin möglich (siehe S. 64, Impulssperre
anschließen).
Das Gerät ist bei Auslieferung parametriert und an das jeweilige Leis-
tungsteil angepasst.
Defaulteinstellung:
• Trafolast R201 90°el. / 60°el. (Geräteabhängig)
Weitere Defaulteinstellungen sind im Kapitel Bedienung und Einstel-
lung ((DIP-Schalter (siehe S. 39, DIP-Schalter S1) und Potentiometer
(siehe S. 43, Potentiometer) aufgeführt.
> Defaulteinstellungen prüfen und an die jeweiligen Einsatzbedingun-
gen anpassen (z.B. Betriebsart, Regelungsart, Begrenzungen, Über-
wachungen, Analogausgang, Störungsmeldungen etc.).
Die Geräte können ohne Seitenabstand nebeneinander montiert wer-
den.
Mindestabstände einhalten (Freiraum: 150 mm oberhalb, 100 mm
unterhalb).

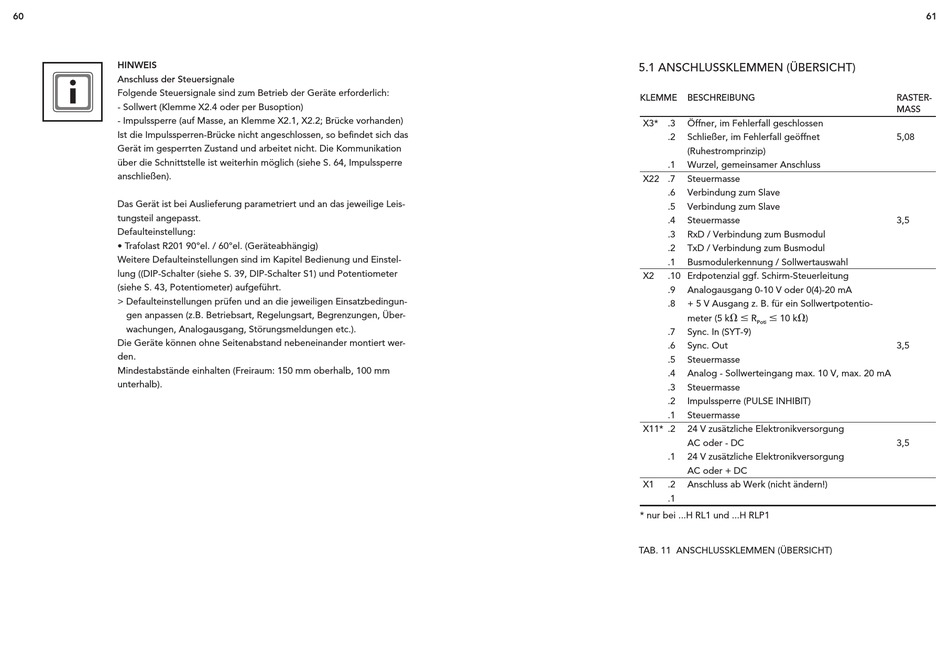

5.1 ANSCHLUSSKLEMMEN (ÜBERSICHT)
KLEMME
BESCHREIBUNG
X3* .3
Öffner, im Fehlerfall geschlossen
.2
Schließer, im Fehlerfall geöffnet
(Ruhestromprinzip)
.1
Wurzel, gemeinsamer Anschluss
X22 .7
Steuermasse
.6
Verbindung zum Slave
.5
Verbindung zum Slave
.4
Steuermasse
.3
RxD / Verbindung zum Busmodul
.2
TxD / Verbindung zum Busmodul
.1
Busmodulerkennung / Sollwertauswahl
X2
.10 Erdpotenzial ggf. Schirm-Steuerleitung
.9
Analogausgang 0-10 V oder 0(4)-20 mA
.8
+ 5 V Ausgang z. B. für ein Sollwertpotentio-
meter (5 k
m
R
m
10 k
)
Poti
.7
Sync. In (SYT-9)
.6
Sync. Out
.5
Steuermasse
.4
Analog - Sollwerteingang max. 10 V, max. 20 mA
.3
Steuermasse
.2
Impulssperre (PULSE INHIBIT)
.1
Steuermasse
X11* .2
24 V zusätzliche Elektronikversorgung
AC oder - DC
.1
24 V zusätzliche Elektronikversorgung
AC oder + DC
X1
.2
Anschluss ab Werk (nicht ändern!)
.1
* nur bei ...H RL1 und ...H RLP1
TAB. 11 ANSCHLUSSKLEMMEN (ÜBERSICHT)
61
RASTER-
MASS
5,08
3,5
3,5
3,5
