62
H 100
LED
H 101
LED
H 250
LED
H 350
LED
S1.10
Analogausgang 10 V / 20 mA
S1.9
Live Zero Analogausgang
S1.8
Sollwerteingang
S1.7
Sollwerteingang
S1.6
Live Zero Sollwert
S1.5
Regelungsart / Thyro-Tool Modus
S1.4
Regelungsart / Thyro-Tool Modus
S1.3
Regelungsart / Thyro-Tool Modus
S1.2
Betriebsart
S1.1
Betriebsart
Anschnitt 1. für Trafolast
Steuerende
Strombegrenzung
Verstärkung
Lastüberwachung

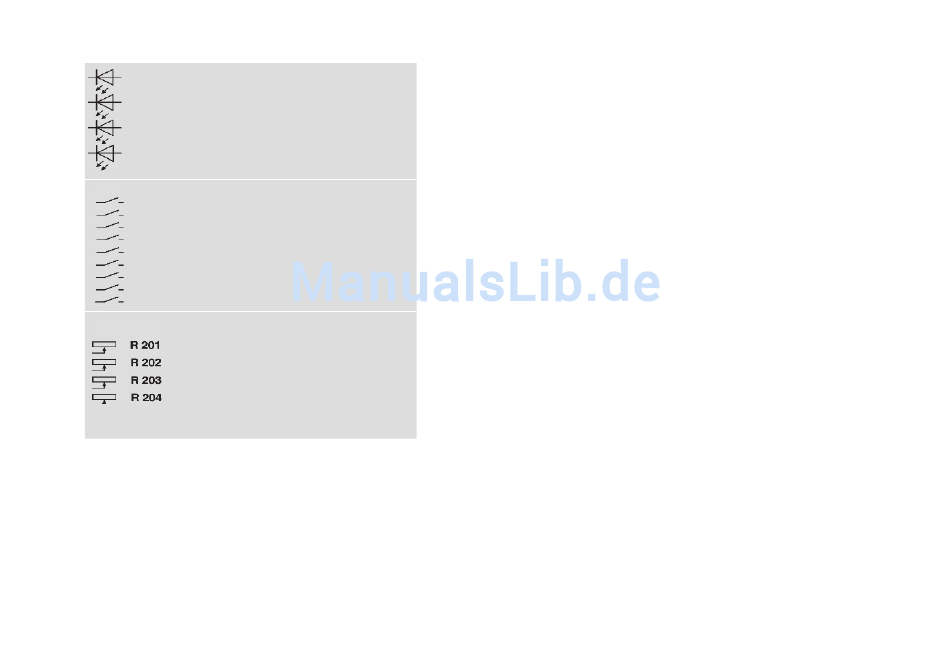

ABB. 2 BEDIENELEMENTE
gn
ON
rt
PULSE INHIBIT
rt
LOAD FAULT
gn
Diagnose/Aussteueranzeige
Kap. 4.2.4
Kap. 4.2.3
Kap. 4.2.3
Kap. 4.2.2
Kap. 4.2.1
TRAFO ADAPTION
Kap. 4.3.1
SCALE SETPOINT
Kap. 4.3.3
CURRENT LIMIT
Kap. 4.3.4
SCALE OUTPUT
Kap. 4.3.6
LOAD FAULT
Kap. 4.3.7
5.2 LEISTUNGSVERSORGUNG ANSCHLIEßEN
Der Anschluss der Leistungsversorgung erfolgt gemäß den Abbildun-
gen und technischen Daten und muss bei Thyro-2A und Thyro-3A Ge-
räten an ein rechtes Drehfeld im Leistungskreis erfolgen. Der Anschluss
Thyro 1A erfolgt an U1/U2.
• Netzversorgung abschalten und gegen Wiedereinschalten sichern.
• Haube abnehmen.
• Leistungssteller erden.
• Last an Anschlussklemmen U2, V2, W2 anschließen.
• Am Trennschalter die Klemmen U1, V1, W1 anschließen.
• Weitere notwendige Anschlüsse vornehmen.
Die Elektronik des Steuergerätes wird direkt aus dem Leistungsteil
(Klemmen U1, X1.1 und X1.2) versorgt. Diese Spannung dient gleichzei-
tig zur Netzsynchronisation. Der Netzanschluss ist für Eingangsspannun-
gen von U
-15% bis +10% und Nennfrequenzen von 47Hz bis 63Hz
Nenn
ausgelegt. Beide Klemmen (X1.1 und X1.2 1,5 mm
intern gebrückt. Bei Anschluss einer Phase an X1 ist ein abgesicherter
Anschluss notwendig (Tab. 11, S. 78)
5.3 ZUSÄTZLICHE ELEKTRONIKVERSORGUNG
ANSCHLIEßEN (NUR BEI ...H RL1 UND ...H RLP1)
Der Thyristorleistungssteller Thyro-A ist mit einem zusätzlichen 24 V
AC/DC Stromversorgungs-Eingang ausgestattet. (X11.1 und X11.2 1,5
mm
2
, Raster 3,5).
Bei Bedarf, z.B. bei Betrieb mit einem Bus, oder Spannungen unterhalb
der Toleranz (z.B. bei Betrieb eines 500 V Thyro-A an einem 440 V Netz)
kann das Steuergerät zusätzlich mit 24 V AC oder DC versorgt werden.
Nur bei erdfreier und sicher getrennter 24V-Spannungsversorgung
können die zugesicherten EMV-Eigenschaften garantiert werden. Eine
geerdete, aber gleichzeitig sicher getrennte 24 V-Spannungsversor-
gung ist zulässig, allerdings können in diesem Fall die genannten EMV-
Eigenschaften nicht mehr gewährleistet werden. Es können mehrere
Thyro-A an einer 24 V Versorgung betrieben werden. Der Eingang ist
verpolungssicher. Die Anschlussleistung für das Steuergerät beträgt je
Steller ca. 2 W (5 VA).
Die 24 V Anschlussleitungen sind nach den gültigen Vorschriften abzu-
sichern. Eine eingelötete 1A-Sicherung schützt das Gerät bei internen
Kurzschlüssen.
63
, Raster 3,5) sind
2
