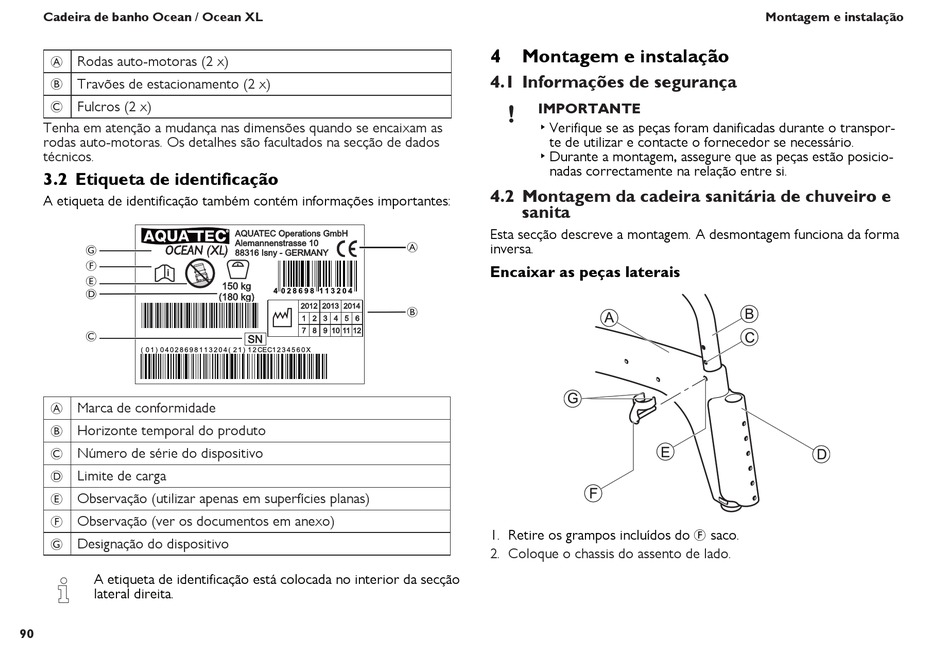

Cadeira de banho Ocean / Ocean XL
A Rodas auto-motoras (2 x)
B Travões de estacionamento (2 x)
C Fulcros (2 x)
Tenha em atenção a mudança nas dimensões quando se encaixam as
rodas auto-motoras. Os detalhes são facultados na secção de dados
técnicos.
3.2 Etiqueta de identificação
A etiqueta de identificação também contém informações importantes:
G
F
E
D
C
A Marca de conformidade
B Horizonte temporal do produto
C Número de série do dispositivo
D Limite de carga
E Observação (utilizar apenas em superfícies planas)
F Observação (ver os documentos em anexo)
G Designação do dispositivo
A etiqueta de identificação está colocada no interior da secção
i
lateral direita.
90
4
Montagem e instalação
4.1 Informações de segurança
!
IMPORTANTE
▸ Verifique se as peças foram danificadas durante o transpor-
te de utilizar e contacte o fornecedor se necessário.
▸ Durante a montagem, assegure que as peças estão posicio-
nadas correctamente na relação entre si.
4.2 Montagem da cadeira sanitária de chuveiro e
sanita
Esta secção descreve a montagem. A desmontagem funciona da forma
inversa.
Encaixar as peças laterais
B
1. Retire os grampos incluídos do F saco.
2. Coloque o chassis do assento de lado.
Montagem e instalação
