Installieren Der Handballenstütze - Dell Latitude 5491 Servicehandbuch

a SIM-Karte
b Bodenabdeckung
c Akku
d Speichermodul
e Festplattenlaufwerk
f SSD-Karte
g SSD-Rahmen
h WLAN-Karte
i WWAN-Karte (optional)
j Tastaturgitter
k Tastatur
l Kühlkörper
m Gehäuserahmen
n Systemlüfter
o Systemplatine
p Bildschirmscharnierabdeckung
q Bildschirmbaugruppe

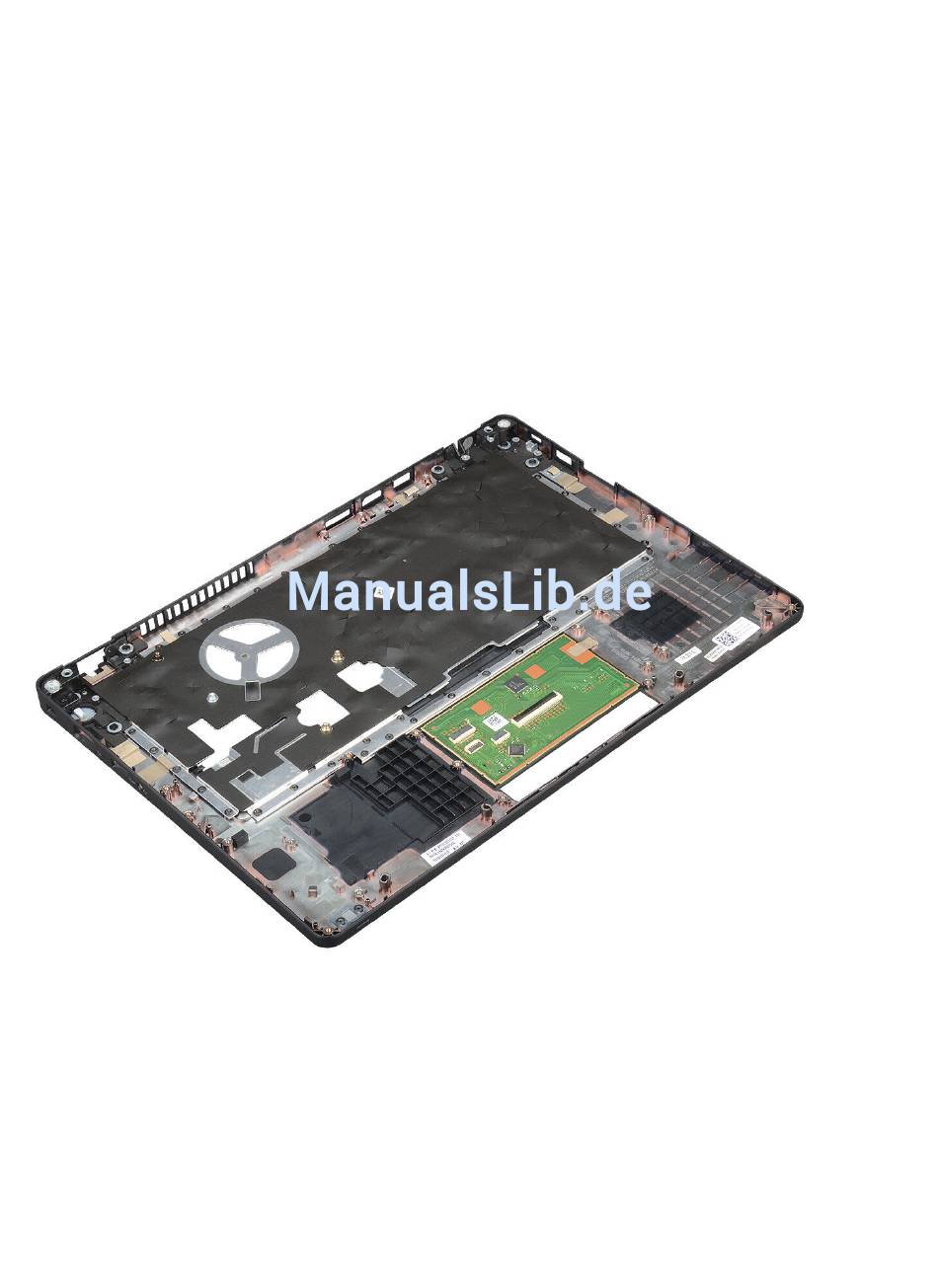

3 Nach dem Entfernen aller Komponenten verbleibt lediglich die Handballenstütze.
Installieren der Handballenstütze
1 Legen Sie die Handballenstütze auf eine ebene Fläche.
2 Bauen Sie folgende Komponenten ein:
a Bildschirmbaugruppe
b Bildschirmscharnierabdeckung
c Systemplatine
d Systemlüfter
e Gehäuserahmen
62 Ausbau und Wiedereinbau
