Installieren der Platine des Smart Card-Lesegeräts

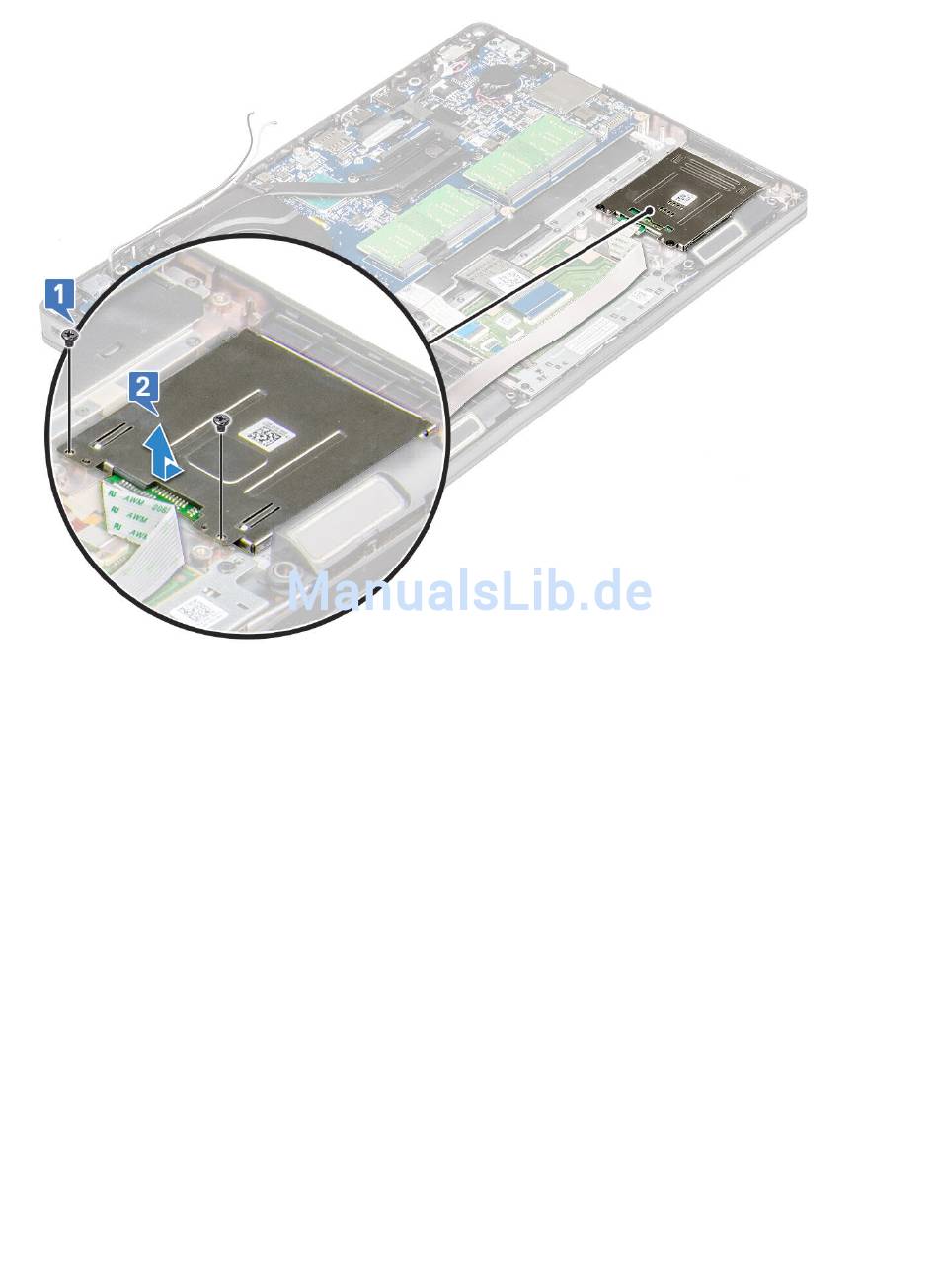

1 Setzen Sie die Platine des Smart Card-Lesegeräts so ein, dass sie auf die Laschen am Gehäuse ausgerichtet ist.
2 Bringen Sie die zwei Schrauben (M2x3), mit denen das Smart Card-Lesegerät am System befestigt wird, wieder an.
3 Bringen Sie das Platinenkabel des Smart Card-Lesegeräts an verbinden Sie das Kabel mit dem Anschluss.
4 Bauen Sie folgende Komponenten ein:
a Gehäuserahmen
b WWAN-Karte (optional)
c WLAN-Karte
d SSD-Rahmen
e SSD-Karte
f Festplatte
g Akku
h Bodenabdeckung
5 Folgen Sie den Anweisungen unter
40 Ausbau und Wiedereinbau
Nach der Arbeit an Komponenten im Inneren des Computers.
