Inhaltszusammenfassung für Vox 1x INPUT

  • Seite 2 Power supply adapter from the wall outlet. Then con- Please connect the designated AC tact your nearest VOX dealer or the adapter to an AC outlet of the correct store where the equipment was pur- voltage. Do not connect it to an AC out- chased.
  • Seite 3 Notice regarding disposal (EU only) When this “crossed-out wheeled bin” symbol is displayed on the product, owner’s manual, bat- tery, or battery package, it signifies that when you wish to dispose of this product, manual, package or battery you must do so in an approved manner. Do not discard this product, man- ual, package or battery along with ordinary household waste.
  • Seite 4 UK and USA in one pedal and totally customize the sound of my wah. From my years of experience I knew this multi-func- tionality would make a great wah pedal. The Vox Joe Satriani series of effects pedals is now a reality.” Joe Satriani...

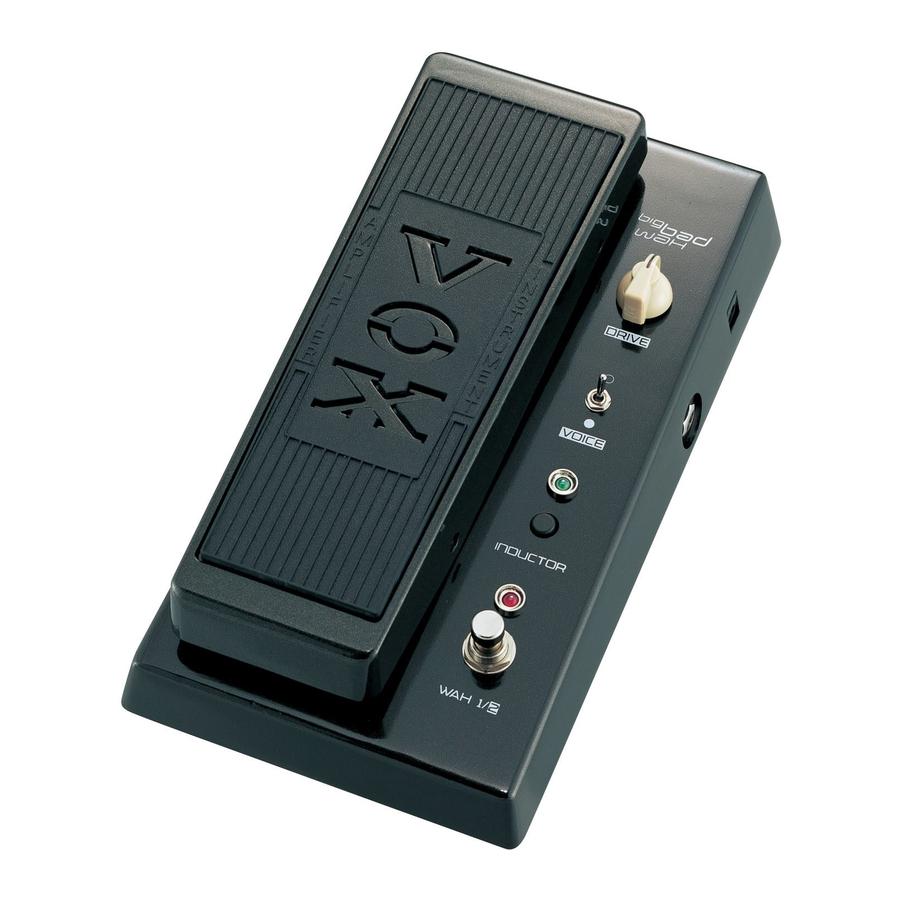

  • Seite 5 Controls Note: Always turn off your guitar amplifier before you connect your guitar cables, power supply cables, or change the battery in your Big Bad Wah, to avoid damaging your amp. ON/OFF: Like a traditional wah, the Big Bad Wah is turned on and off via a foot- switch under the treadle.
  • Seite 6 With the wah turned on, tap this footswitch to switch between Wah 1 (Red LED turns off), a fixed wah sound based on a VOX wah hot-rodded to Joe’s specs and Wah 2 (Red LED turns on), a totally customiz-...
  • Seite 7 Battery compartment: This is where you can access the 9V battery. “Changing the battery” Open the battery case on the bottom of the pedal and remove the 9V battery (6F22). Remove the battery snap from the 9V bat- tery. Install a new battery onto the snap and put the battery back into the case.
  • Seite 8 Over the years, Joe has used a number of wah pedals, from vintage “UK-style” VOX wahs to the modern, American-made wahs that have found their way onto many of Joe’s greatest tracks. When we started designing a wah pedal with Joe, we thought: “Wouldn’t it be great if we could make a...
  • Seite 9 VOX wahs, the inductors have changed. Modern, US-made wahs often use dif- ferent inductors than were used in the first VOX wahs. This is why different wahs sound different from each other, and why people collect different types of wahs. The Big Bad Wah has TWO inductors—a UK-style inductor, designed like our classic VOX...
  • Seite 10 pedal’s sound, from low to high. The custom pot in the Big Bad Wah is custom designed to be incredibly smooth and musical all the way along its “throw” or range. • Drive control The Drive control on the Big Bad Wah allows you to add a boost of up to 10dB to Wah2.

  • Seite 11: Specifications

    Specifications Jacks: 1x INPUT, 1x OUTPUT, 1x DC9V Input impedance: 1M-ohms Output impedance: 22k-ohms Power supply: 9V battery (6F22, 6LF22/6LR61) or AC adapter (sold separately) Current consumption: 4 mA Battery life: approximately 90 hours (when using zine-carbon battery) 130 x 253 x 78 (mm) /5.12 x 9.96 x 3.07 (inches)
  • Seite 12 Si cela se produit, débranchez l’alimenta- Pour éviter de les endommager, manipulez tion de la prise de courant et contactez votre les commandes et les boutons de cet instru- revendeur VOX le plus proche ou la surface où ment avec soin. vous avez acheté l’instrument.
  • Seite 13 Note concernant les dispositions (Seulement EU) Quand un symbole avec une poubelle barrée d’une croix apparait sur le produit, le mode d’emploi, les piles ou le pack de piles, cela signifie que ce produit, manuel ou piles doit être déposé chez un représentant compétent, et non pas dans une poubelle ou toute autre déchetterie conventionnelle.
  • Seite 14 Quelques mots de Joe Satriani… “J’adore les pédales d’effets. Elles stimulent ma créativité. Elles entraînent mon jeu de guitare dans de nouvelles voies musicales. Elles m’aident à me dépasser sur scène. Distorsion, overdrive, écho, delay, wah-wah, chorus, flanger, filtres d’enveloppe et générateurs d’octave—plus de fous on est, plus on s’amuse! Les pédales d’effet permettent non seulement de prendre son pied mais elles sont surtout devenues incontournables pour tout musicien qui se respecte.
  • Seite 15 Commandes Remarque: Coupez toujours votre ampli de guitare avant de brancher vos câbles de guitare et d’alimentation ou de changer la pile de votre Big Bad Wah pour éviter d’endommager l’ampli. ACTIVÉ/COUPÉ: Comme une pédale wah traditionnelle, vous activez et coupez la Big Bad Wah avec le commutateur sous la pédale.
  • Seite 16 INDUCTOR: Ce bouton sélectionne un des deux inducteurs de la pédale Big Bad Wah. Joe adore les wahs VOX de “style UK” pour leur timbre doux et musi- cal. Il aime aussi les wahs modernes américains pour leur punch et le clarté. La pédale Big Bad Wah vous laisse le choix entre un inducteur VOX vintage (témoin...
  • Seite 17 VOX “à la Joe” ou “Wah 2” (témoin rouge allumé), un wah entièrement customisable doté de commandes DRIVE et VOICE dédiées. Compartiment à pile: C’est ici que la pile 9V est logée. Changer la pile Ouvrez le compartiment à pile sous la pédale et retirez la pile 9V(6F22).
  • Seite 18 Au cours des années, Joe s’est servi d’un bon nombre de pédales wah, allant des wahs VOX de “style UK” vintage aux wahs modernes américains qui se retrouvent sur les meilleurs enregistrements de Joe.
  • Seite 19 VOX vintage, les inducteurs ont changé plusieurs fois. Les wahs modernes, fabriqués aux États-Unis, utilisent souvent des inducteurs différents de ceux utilisés dans les premières pédales wah VOX. Cela explique les différences d’un effet à l’autre et la raison pour laquelle les guitaristes collectionnent plusieurs types de wah. La pédale Big Bad Wah a DEUX inducteurs—un modèle UK, conçu comme nos induc-...
  • Seite 20 • Potentiomètre VOX/JS La pédale Big Bad Wah dispose d’un potentiomètre taillé sur mesure, selon les spécifi- cations de Joe Satriani. Ce potentiomètre détermine les mouvements de l’effet wah. Il a été spécialement étudié pour que la Big Bad Wah génère des mouvements de filtre d’une extraordinaire fluidité...

  • Seite 21: Fiche Technique

    Fiche technique Prises: 1x INPUT, 1x OUTPUT, 1x DC9V 1M Ω Impédance d’entrée: 22k Ω Impédance de sortie: Alimentation: Pile 9V (6F22, 6F22/6LR61) ou adaptateur sec- teur (disponible en option) Consommation électrique: Autonomie des piles: environ 90 heures Dimensions (L x P x H):...

  • Seite 22: Vorsichtsmaßnahmen

    Gerät gelangen. Sollte ein Fremdkörper Spannung. in das Gerät gelangt sein, so trennen Sie es Bedienung sofort vom Netz. Wenden Sie sich dann an Vermeiden Sie bei der Bedienung von Schal- Ihren VOX-Fachhändler. tern und Reglern unangemessenen Kraftauf- wand.
  • Seite 23 Hinweis zur Entsorgung (nur EU) Wenn Sie das Symbol mit der „durchgekreuzten Mülltonne“ auf Ihrem Produkt, der dazugehör igen Bedienungsan- leitung, der Batterie oder dem Batteriefach sehen, müssen Sie das Produkt in der vorgeschriebenen Art und Weise entsorgen. Dies bedeutet, dass dieses Produkt mit elektrischen und elektronischen Komponenten nicht mit dem normalen Hausmüll entsorgt werden darf.
  • Seite 24 Ein paar Worte von Joe Satriani… „Ich liebe Effektpedale, weil sie mir bei meiner kreativen Arbeit helfen und mich auf andere gitarristische Gedanken bringen. Mit Effektpedalen laufe ich live zur Höchstform auf. Verzerrung, Overdrive, Echo, Delay, WahWah, Chorus, Flanger, Envelope-Filter und Oktavierer benutze ich am liebsten im Rudel! Effektpedale bringen nicht nur eine Menge Spaß, sondern sind für live spielende Gitarristen auch unverzichtbar.
  • Seite 25 Bedienelement Anmerkung: Schalten Sie Ihren Gitarren- verstärker aus, bevor Sie Kabelverbindun- gen herstellen oder die Batterien des Big Bad Wah auswechseln, um Ihren Verstärker nicht zu beschädigen. An/Aus: Wie ein herkömmliches Wah-Pedal muss auch das Big Bad Wah mit dem Zehenschalter aktiviert und ausgeschaltet werden.
  • Seite 26 Induktor wählen. INDUCTOR: Mit diesem Taster wählen Sie jeweils einen der beiden Induktoren des Big Bad Wah. Joe liebt die VOX-Wahs mit ihrem „britischen Sound“ wegen ihres lieblichen und musikalischen Sounds. Wah-Pedale der amerikanischen Bauart machen seiner Meinung nach aber mehr Druck und klingen heller. Des- wegen kann man auf dem Big Bad Wah entweder den VOX-Induktor (grüne...
  • Seite 27 Fußtaster, um abwechselnd „Wah 1“ (rote Diode erlischt), d.h. den Sound eines nach Joes Vorgaben aufgemotzten VOX-Wahs und „Wah 2“ (rote Diode leuchtet) zu wählen. In diesem zweiten Modus können Sie den Sound mit dem DRIVE- und VOICE-Regler ganz nach Wunsch einstellen.

  • Seite 28: Entstehungsgeschichte Des Big Bad Wah & Sonderfunk- Tionen

    Das Big Bad Wah enthält zwei Wah-Schaltungen, die man per Fußtaster wählen kann. Im Laufe seiner Karriere hat Joe verschiedene WahWahs benutzt, so z.B. VOX-Pedale mit einem „britischen Sound“, aber auch „moderne“ amerikanische Teile. Als wir uns mit Joe an den Entwurf seines Wah-Pedals machten, dachten wir uns, dass ein Wah- Pedal mit beiden Geschmacksrichtungen wohl das höchste der Gefühle wäre: Briti-...
  • Seite 29 • Zwei Dioden Ein „Induktor“ sieht aus wie ein Gummitropfen und bildet das „Herzstück“ des Wah- Sounds. Im Laufe der Geschichte –zumal bei den ersten Wah-Pedalen von VOX– wur- den unterschiedliche Induktoren verwendet. Neuzeitliche Wahs aus den USA enthal- ten demnach andere Induktoren als die ersten VOX-Wahs. Das erklärt die z.T.
  • Seite 30 • VOX/JS-Potentiometer Das Big Bad Wah enthält ein Potentiometer, das speziell für Joe Satrianis Wah-Vorstel- lungen und -Träume entwickelt wurde. Dieses Potentiometer zeichnet für die Wah- Bewegungen, d.h. den eigentlichen Effekt, verantwortlich. Das Potentiometer des Big Bad Wah wurde speziell im Hinblick auf völlig stufenlose Filterbewegungen entwik- kelt.

  • Seite 31: Technische Daten

    Technische Daten Anschlüsse: 1x INPUT, 1x OUTPUT, 1x DC9V Eingangsimpedanz: 1MΩ Ausgangsimpedanz: 22kΩ Stromversorgung: 9V-Batterie (6F22, 6LF22/6LR61) oder optionales AC- Netzteil Leistungsaufnahme: Batterielaufzeit: ±90 Stunden. (mit Zink-Kohlenstoff-Batterien) Abmessungen (B x T x H): 130 x 253 x 78 (mm) 1,2kg (ohne Batterie)
  • Seite 32 Precauciones Cuidado Si exterior se ensucia, límpiese con un trapo Ubicación seco. No use líquidos limpiadores como El uso de la unidad en las siguientes ubica- disolvente, ni compuestos inflamables. ciones puede dar como resultado un mal Guarde este manual funcionamiento: Después de leer este manual, guárdelo para •...
  • Seite 33 Nota respecto a residuos y deshechos (solo UE) Cuando aparezca el símbolo del cubo de basura tachado sobre un producto, su manual de usuario, la batería, o el embalaje de cualquiera de éstos, significa que cuando quiere tire dichos artículos a la basura, ha de hacerlo en acuerdo con la normativa vigente de la Unión Europea.
  • Seite 34 Podría obtener los mejores sonidos de la época moderna y wahs típicos ingleses y americanos en un pedal y personalizar totalmente el sonido de mi wah. Desde mis años de experiencia sabía que este pedal multifunción sería un gran pedal. La línea de pedales Vox Joe Satriani ya es una realidad”. Joe Satriani...
  • Seite 35 Controles Nota: Apaga siempre el amplificador de guitarra antes de conectar los cables de la guitarra, los cables de corriente, o cambiar la batería de tu Big Bad Wah, para evitar dañar el amplificador. ON / OFF: Al igual que un wah tradicional, el Big Bad Wah se activa y desactiva a través de un interruptor situado debajo del pedal.
  • Seite 36 INDUCTOR: Este botón selecciona uno de los dos inductores en el Big Bad Wah. Joe ama el sonido de los wahs VOX vintage “al estilo del Reino Unido” por su tono suave y musical. También le gustan los wahs modernos, tipo americanos por su pegada y claridad.
  • Seite 37 Wah 1 (el LED rojo se apaga), un sonido wah basado en un wah VOX modificado según las especificaciones de Joe, y wah 2 (el LED rojo se enciende), un wah totalmente personalizado con controles wah de Drive y Voice.
  • Seite 38 A lo largo de los años, Joe ha utili- zado una serie de pedales de wah, desde VOX vintage "al estilo del Reino Unido" y wahs modernos, más americanos, que han quedado grabados en muchos de los temas de Joe.
  • Seite 39 El inductor es un componente con forma de gominola que es el “corazón” del sonido de un pedal de wah. A lo largo de la historia del wah, en particular los VOX vintage más buscados, los inductores han cambiado. Los wahs modernos, tipo americanos, suelen utilizar diferentes inductores de los que se utilizaron en los primeros wahs de VOX.
  • Seite 40 • Potenciómetros VOX personalizados El Big Bad Wah incorpora un potenciómetro personalizado diseñado según las espe- cificaciones de Joe Satriani. El potenciómetro es el componente que controla el barrido del pedal de wah, de menor a mayor. El potenciómetro del Big Bad Wah está dise- ñado para ser increíblemente suave y musical en todo su recorrido.

  • Seite 41: Especificaciones

    Especificaciones Jacks: 1x INPUT, 1x OUTPUT, 1x DC9V Impedancia de entrada: 1M-ohmios 22k-ohmios Impedancia de salida: Alimentación: Batería de 9V (6F22, 6LF22/6LR61) o Adaptador AC (se vende por separado) Consumo eléctrico: 4 mA Duración de la Batería: Aproximadamente 90 horas (usanodo Batería de zinc-carbono)
  • Seite 42 Sound Settings from Joe Joe’s Basic Setting WAH 1: VOX Inductor (LED=OFF) WAH 2: VOX Inductor (LED=OFF) Drive: 12 o’clock VOICE: UP...
  • Seite 43 Joe’s Basic Setting (Dark) WAH 1: VOX Inductor (LED=OFF) WAH 2: VOX Inductor (LED=OFF) Drive: 12 o’clock VOICE: DOWN...
  • Seite 44 Aggressive Modern Wah WAH 1: US Inductor (LED=ON) WAH 2: US Inductor (LED=ON) Drive: MAX VOICE: DOWN...
  • Seite 45 Setting Chart Sheet Name: Comments:...
  • Seite 46 Setting Chart Sheet Name: Comments:...
  • Seite 47 Setting Chart Sheet Name: Comments:...
