Quick Start
4. Schließen Sie das rote BNC-Kabel an die mit R gekennzeichnete, das grüne BNC-Kabel
in die mit G/Sync und das blaue BNC-Kabel an die mit B gekennzeichnete BNC-Buchse
des Monitor an. Wenn Sie eine vierte BNC-Buchse (Composite Sync) haben, stecken Sie
diese in die mit HS/CS gekennzeichnete Buchse am Monitor. Wenn Sie eine fünfte BNC-
Buchse (Vertical Sync) haben, stecken Sie diese in die mit VS (Abbildung C.1)
gekennzeichnete BNC-Buchse. Legen Sie die 15-polige VGA zum BNC-Kabel unter
Klammer A (Abbildung D.1A). Legen Sie dann die 15-polige VGA zum BNC-Kabel unter
die Klammer B (Abbildung D.1B).
5. Schließen Sie das D-SUB-Kabel an den D-SUB-Steckverbinder auf dem Monitor-Pack
an (Abbildung C.2).
6. Befestigen Sie wieder die Abdeckung an der
Rückseite des Monitors.
HINWEIS: Falsche Kabel können zu Fehifunktion führen,
die Anzeigequalität/Komponenten des LCD-Moduis
beschädigen und/oder die Lebensdauer des Moduis
beeinträchtigen.
7. Schließen Sie ein Ende des Netzkabels an den
AC-Adapter an und stecken Sie das andere in
die Steckdose (Abbildung E.1) (Abbildung G.1).
8. Schalten Sie den Monitor (Abbildung F.1) und
den Computer ein.

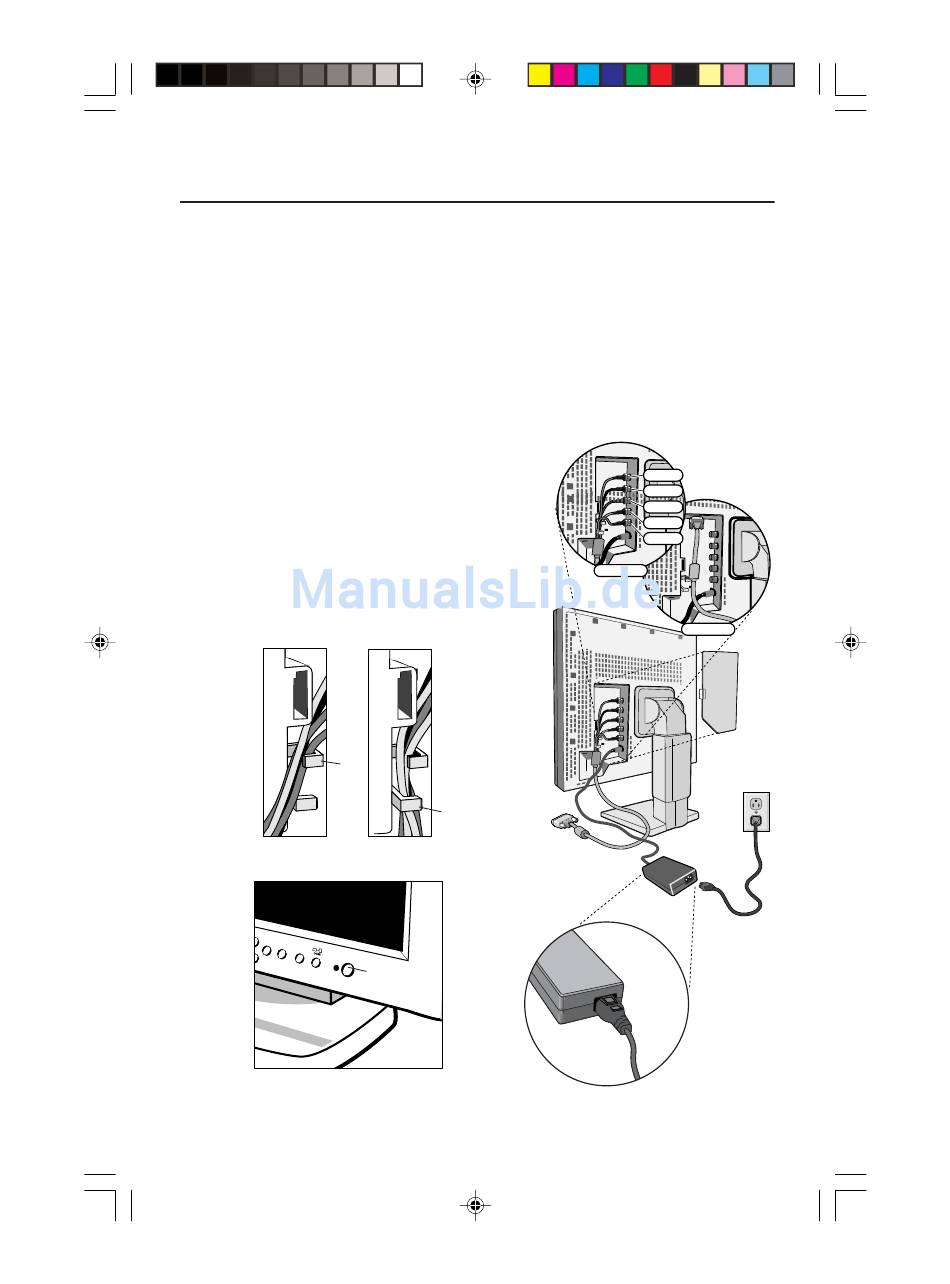

Abbildung
D.1A
Abbildung F.1
LCD2110usersmanual
–fortsetzung
Clip
A
Clip
B
Abbildung
D.1B
Abbildung
Netzschalter
