Mise en marche rapide

Pour raccorder le moniteur MultiSync
suivez les directives ciaprès :
1. Mettez l'ordinateur hors tension.
2. PC : Branchez le mini-connecteur D-SUB à 15 broches du câble vidéo approprié dans le
connecteur de la carte vidéo de votre ordinateur (Figure A.1). Serrez toutes les vis.
Macintosh : Branchez l'adaptateur de câble Macintosh pour dans l'ordinateur (Figure
B.1). Branchez le mini-connecteur D-SUB à 15 broches du câble vidéo dans l'adaptateur
de câble Macintosh pour MultiSync (Figure B.1). Serrez toutes les vis.
NOTA : Certains systèmes Macintosh ne nécessitent pas un adaptateur de câble
Macintosh.
NOTA : Pour obtenir un adaptateur de câble Macintosh pour le MultiSync, appelez
NEC Technologies au (800) 820-1230.
3. Retirez le cache-connecteurs au dos du moniteur (Figure C.1). Branchez le câble BNC et le
câble de l'adaptateur CA aux connecteurs appropriés à l'arrière du moniteur.
Si vous utilisez le câble vidéo fourni, reportez-vous au paragraphe 4.
Si vous utilisez le câble mini D-SUB 15 broches, reportez-vous au paragraphe 5.
4. Branchez le câble BNC rouge dans le connecteur marqué R, le câble BNC vert dans le
connecteur marqué G/Sync et le câble BNC bleu dans le connecteur marqué B à
l'arrière du moniteur. Si vous avez besoin d'un quatrième connecteur BNC (Composite
Sync), branchez-le dans le connecteur marqué HS/CS. Si vous avez besoin d'un cinquième
connecteur BNC (Vertical Sync), branchez-le dans le connecteur marqué VS (Figure
C.1). Branchez le connecteur VGA à 15 broches dans le câble BNC sous l'attache A (Figure
D.1A). Branchez ensuite le connecteur VGA à 15 broches au câble BNC sous l'attache B
(Figure D.1B).

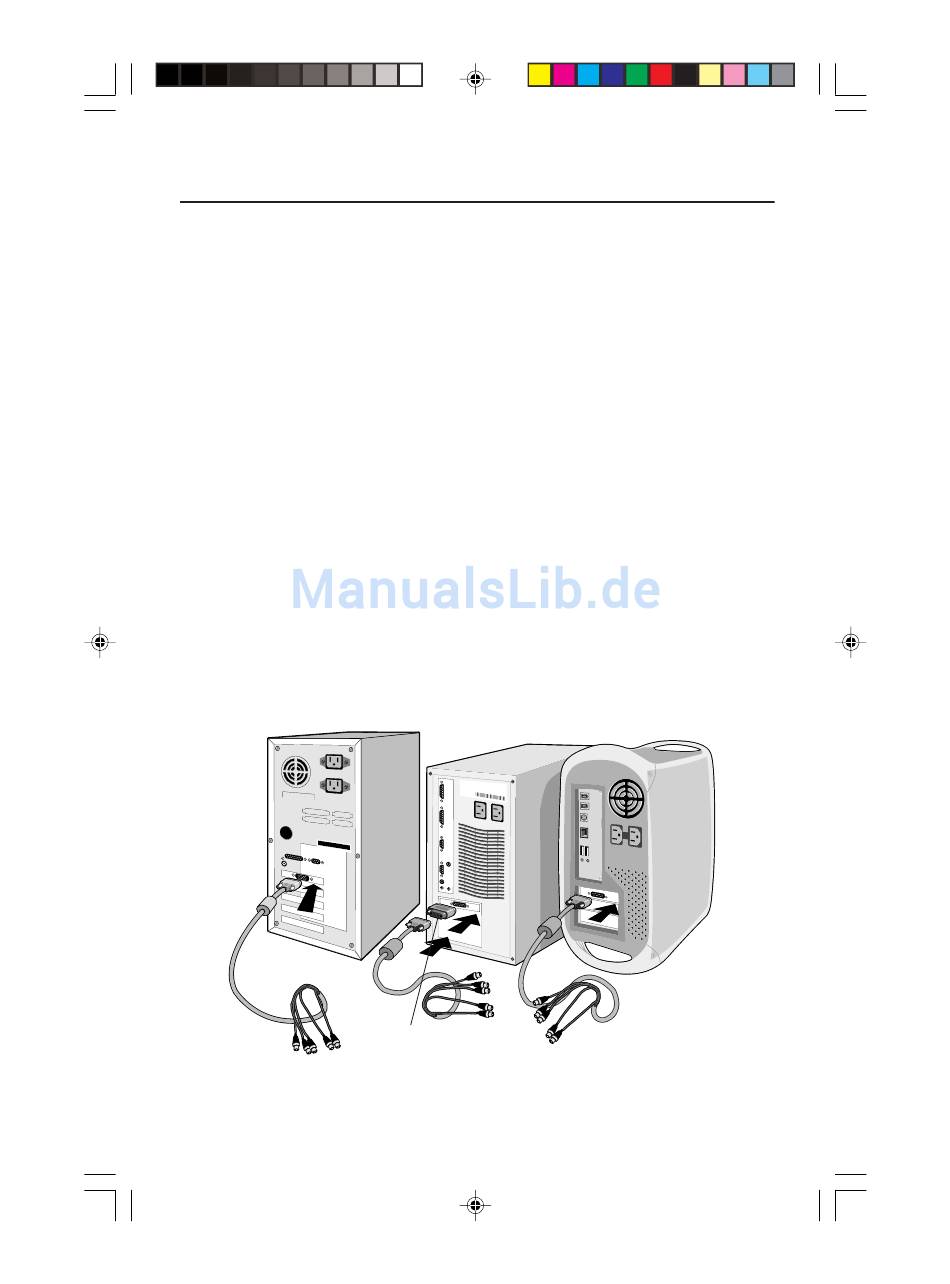

Figure A.1
LCD2110usersmanual
® LCD
Figure B.1
Adaptateur
Macintosh
(non fourni)
