8. Vorgaben für die Installation in einem Rack (max. 49 DVBS2-QAM Twin - 7 Rahmen 7 Module)
8.1. Montage des Racks mit
Lüftung
Um für eine gute Be-und Entlüftung und eine
ausreichende Frischluftzufuhr zu sorgen, und so
die Gesamttemperatur zu reduzieren und dadurch
ihre Leistungen zu fördern, empfiehlt es sich, zwei
25W Lüftereinheiten einzubauen, vor allem wenn
das Rack mit den DVBS2-QAM Twin Modulen in
warmen Räumen befindet, bei Temperaturen auch
kurzfristig über 45ºC.
Front
Subrack

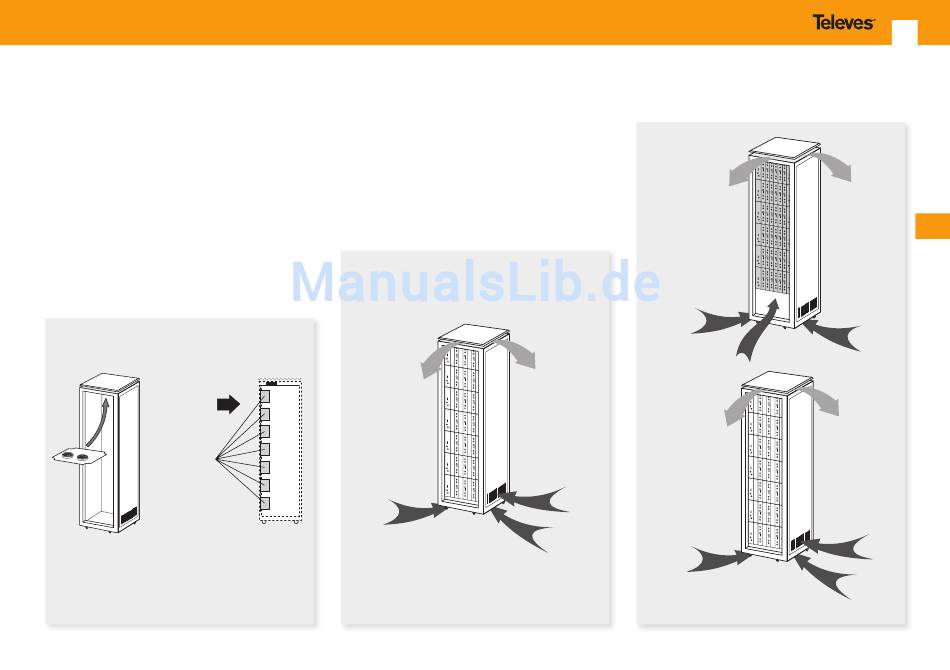

Abb. 1
Diese Lüftereinheiten werden am oberen Teil des
Rackes festgeschraubt. Siehe Abbildung 1 und
2. Auf diese Weise wird die erwärmte Luft durch
den Spalt zwischen den Modulen (ca. 3-5cm)
nach oben abgesaugt und gleichzeitig von unten
Frischluft angesaugt. Siehe Abbildung 3.
Abb. 2
27
DE
Abb. 3
