5575 - UAMP44
1
2
3
4
Der Verstärker UAMP44 verfügt über zwei Eingänge an den unteren F-Steckverbindungen zur Zusammenführung der Kanäle von zwei verschiedenen Systemen.
Wenn nur einer der Eingänge verwendet wird, ist es erforderlich den nicht verwendeten Eingang mit dem Abschlusswiderstand FRC750 abzuschließen.
Der Verstärker verfügt über einen RF- Ausgang und eine RF- Testbuchse (-30dB) an den oberen F-Steckverbindungen. Die Spannungsversorgung erfolgt mit 24V
mittels des Stromkabels.
TEST
(-30dB)
5
PWR
6
7
02340038001
002

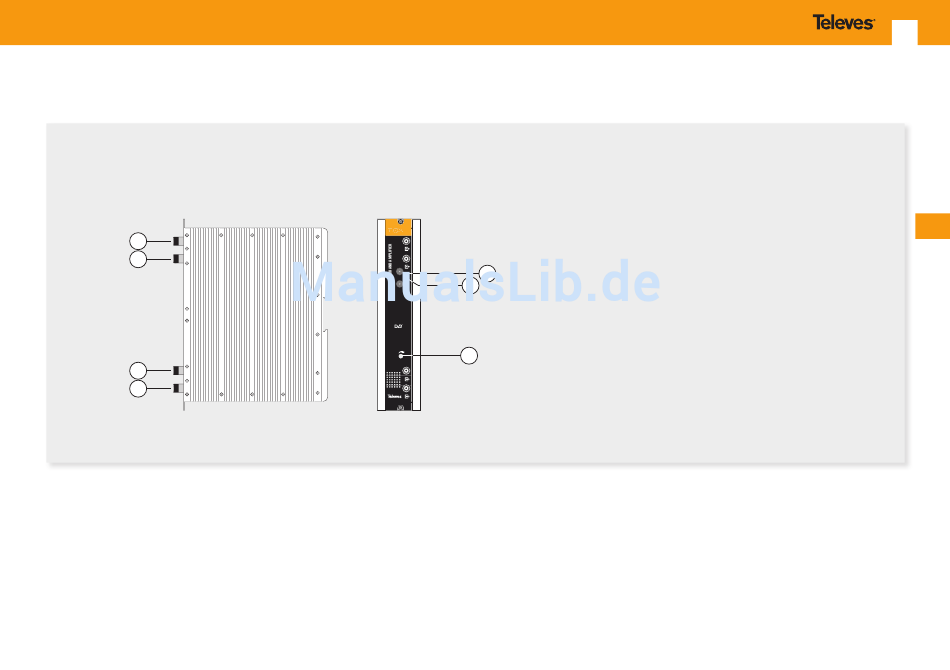

1. RF-Ausgang
2. Testbuchse
3. RF-Eingang
4. RF-Eingang
5. Eingang Spannungsversorgung Modul
6. Statusanzeige (LED)
7. Pegelsteller 0-20 dB
