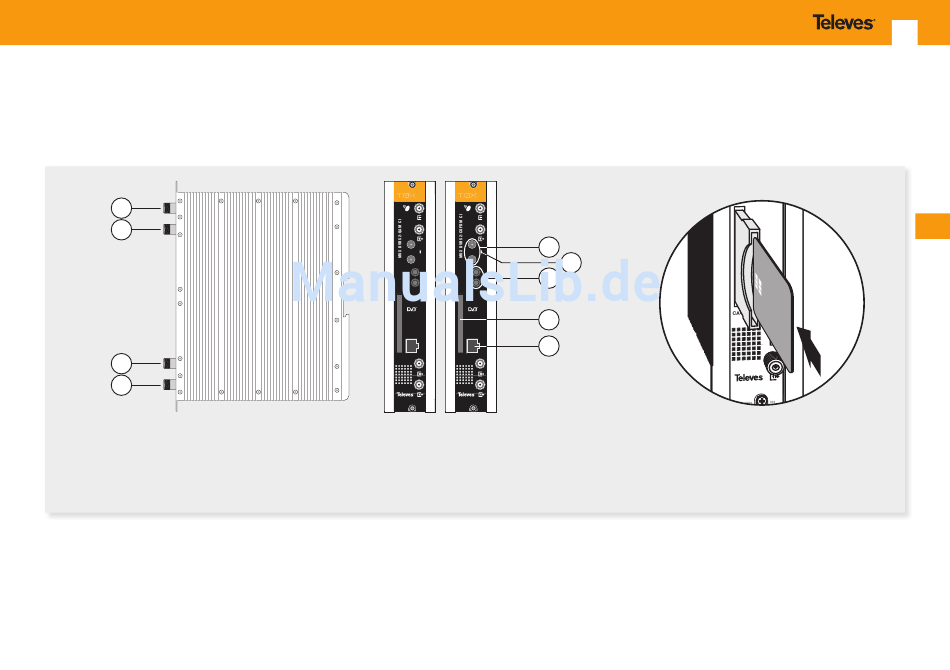

4. Beschreibung der Bauteile

4.1. DVBS2 - QAM CI: U3QQA-S2-CI (564101) / DVBS2 - COFDM CI: U3QC-S2-CI (564201)
1
2
3
4
1. Sat- ZF- Eingang
2. Sat-ZF- Ausgang / Eingang
3. HF-Eingang
Das Modul empfängt ein Satelliten-Transponder-
Signal am Eingang (in einem Modulationsformat
die DVBS- und DVBS2-Standard definiert sind:
QPSK oder 8PSK) und demoduliert es zu einem
Transport-Stream-Paket.
Das Transport-Paket wird dann in QAM (U3QQA-
PWR
CTRL
CAM PRGM
564101
4. HF-Ausgang 7. Steuerbusanschluss ( Datenbus 2,5mm Klinke )
5. Spannungsversorgung 8. CAM / CI-Schacht
6. Statusanzeige (LED) 9. Anschluss Handprogrammer (UHP1)
S2-CI) oder COFDM (U3QC-S2-CI) moduliert und
auf einen Ausgangskanal ausgegeben.
Das Modul erlaubt Programme mit einem CAM
Modul zu entschlüsseln.
Die Programmierung der verschiedenen
Parameter (Eingangsfrequenz, Symbolrate,
5
PWR
6
7
CTRL
8
9
CAM PRGM
564201
CI-Modul bis zum Einrasten
einschieben (CI-Modul-Oberseite
in Richtung des Handprogrammer-
Anschlusses).
Ausgangspegel, Ausgangsfrequenz, usw.)
erfolgt mit dem Handprogrammer UHP1 (7234),
welcher an der PRGM-Buchse (RJ45) des Moduls
angeschlossen wird.
