MUX DVBS2_QAM/COFDM CI
4.2. Netzteil

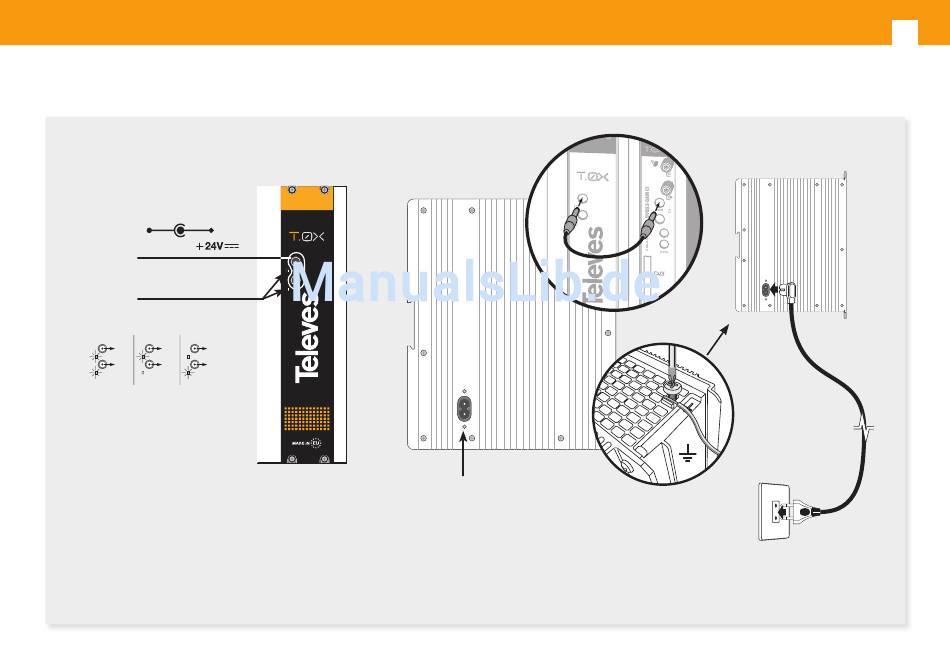

Steckverbindungen zur
Spannungsversorgung
der Module (1)
GND
ON LED
24V
24V
0V
24V
0V
24V
24V: OK
0V: Überlastung oder Kurzschluss
ANMERKUNG: - Das Netzteil kann höchstens 7 Module mit CAM und nur 2 mal mit LNB Spannung versorgen.
- Ein CAM-Modul vergrößert den Durchschnittsverbrauch bis 70mA (normal zwischen 20mA und 100mA).
- Die maximale Stromversorgung eines Ausgangs beträgt 4A, deswegen wird empfohlen immer beide Ausgänge zu verwenden, um den
Verbrauch gleichmäβig zu verteilen.
02340039001 003
Eingang-Netz
230V~
(1)
