12 Ersatzteillisten
Verwenden Sie nur Originalersatzteile von
der Von Arx AG oder die in den Ersatzteilli-
sten vorgegebenen Ersatzteile!
625.30.00
625.30.00 Seitenfräser SF 60
701451
701452
Deckel
701453
Schutzblech
701454
Antriebswelle
701455
Flansch
701456
Zentrierung
701457
Klemmleiste
701458
Gummilasche
701459
Kesselrohrkappe
104197
6kt-Schraube
105942
Zylinderschraube
102313
Zylinderschraube
113232
Zylinderschraube
102199
Zylinderschraube
101822
6kt-Mutter
108693
Sicherungsmutter
107358
U-Scheibe
113918
Rip.-Lock Scheibe
100616
Rippenscheibe
108251
Rillenkugellager
703551
Firmenlogo
111339
Kleber „Warnung vor Fräswelle"
12 List of spare parts
Only use original Von Arx AG spare parts or
the replacement parts indicated in the parts
list!

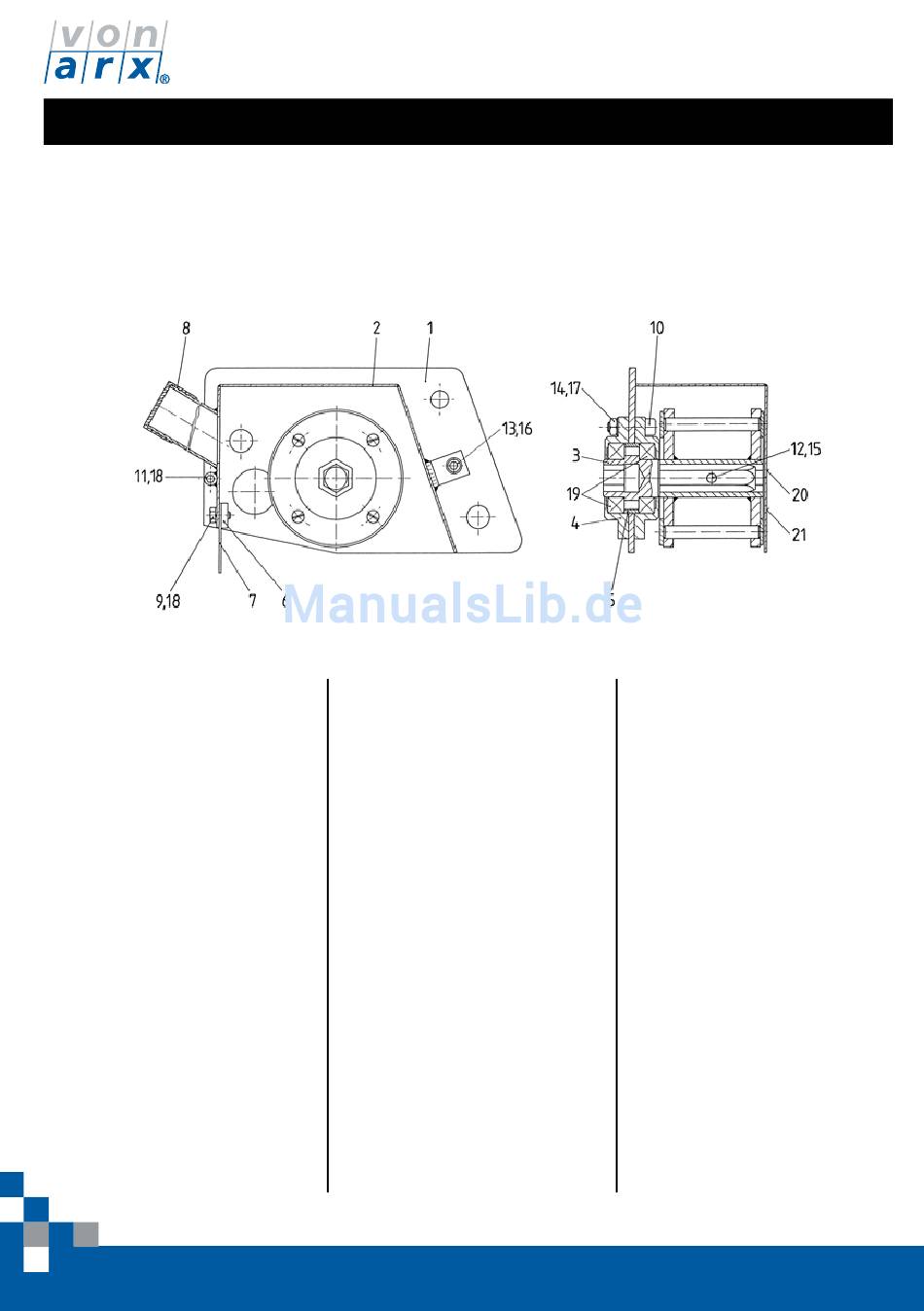

625.30.00 Side attachment unit SF 60
701451
1
701452
Cover
2
701453
Guard plate
3
701454
Hexagon head shaft
(x2)
4
701455
Flange
5
701456
Centering ring
6
701457
Terminal strip
7
701458
Rubber plate
8
701459
Cap for boiler tube
(x2)
9
104197
Hexagon bolt
(x4)
10
105942
Screw
11
102313
Fillister-head screw
12
113232
Fillister-head screw
13
102199
Fillister-head screw
(x4)
14
101822
Hexagon nut
15
108693
Safety nut
16
107358
Washer
(x4)
17
113918
Rip-lock washer
(x3)
18
100616
Ribbed washer
(x2)
19
108251
Ball bearing
20
703551
Company logo
21
111339
Sticker „Caution milling shaft"
12 Lijst van onderdelen
Gebruik uitsluitend originele onderdelen van
de firma Von Arx AG of de in de onderdelenlijs-
ten vermelde onderdelen!
625.30.00 Z ijfrees SF 60
701451
1
701452
2
701453
3
701454 A andrijfas
(x2)
4
701455 L agerflens
5
701456
6
701457 K lemstrip
7
701458 R ubberflap
701459
8
104197
(x2)
9
105942
(x4)
10
102313
11
113232
12
13
102199
(x4)
14
101822
15
108693
16
107358
(x4)
17
113918
(x3)
18
100616 Geribde schijf
(x2)
19
108251
20
703551
21
111339
66 66
Deksel
Beschermplaat
( x2)
Centreerring excentrisch
Beschermkap
Bout 6kt
(x2)
Inbusbout
(x4)
Inbusbout
Inbusbout
Inbusbout
Moer 6kt
(x4)
Borgmoer
Ring
Rip.-lock-schijf
(x4)
(x3)
Groefkogellager
(x2)
Firmalogo
S ticker "Let op de freesas"
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
