Treppen - BuilderRail
Das BuilderRail-Treppenset enthält gewinkelte Pfostenhalterungen und Balusterhalter. Diese Bauteile
sind für einen Geländerwinkel von 35° mit einer Anpassungsmarge von 5° konzipiert. Damit die Montage
gelingt, sollte die Neigung Ihrer Treppe möglichst nahe an 35° liegen.
• Beachten Sie die örtlich geltenden Bauvorschriften bezüglich der Anforderungen für Treppengeländer.
1 Zuschneiden der BuilderBoard-Geländer
• Achten Sie darauf, dass Ihre Pfosten einen Mittenabstand von nicht mehr als 2,44 m (8')
aufweisen und lotrecht stehen.
• Setzen Sie eine Pfostenabdeckung über den unteren Treppenpfosten; den unteren Pfosten
oder die Pfostenabdeckung bitte NOCH NICHT zuschneiden.
• Setzen Sie ein BuilderBoard-Geländer auf der Treppe gegen die oberen und unteren
Pfostenabdeckungen. Markieren Sie an jedem Pfosten die Länge und den Winkel auf dem
BuilderBoard-Geländer.
• Schneiden Sie die Enden des BuilderBoard-Geländers entsprechend Ihrer Markierungen zu.
• Nach Überprüfung der oberen und unteren Geländerpositionen können Sie ein zweites
BuilderBoard-Geländer für das obere Geländer auf dieselbe Weise zuschneiden.

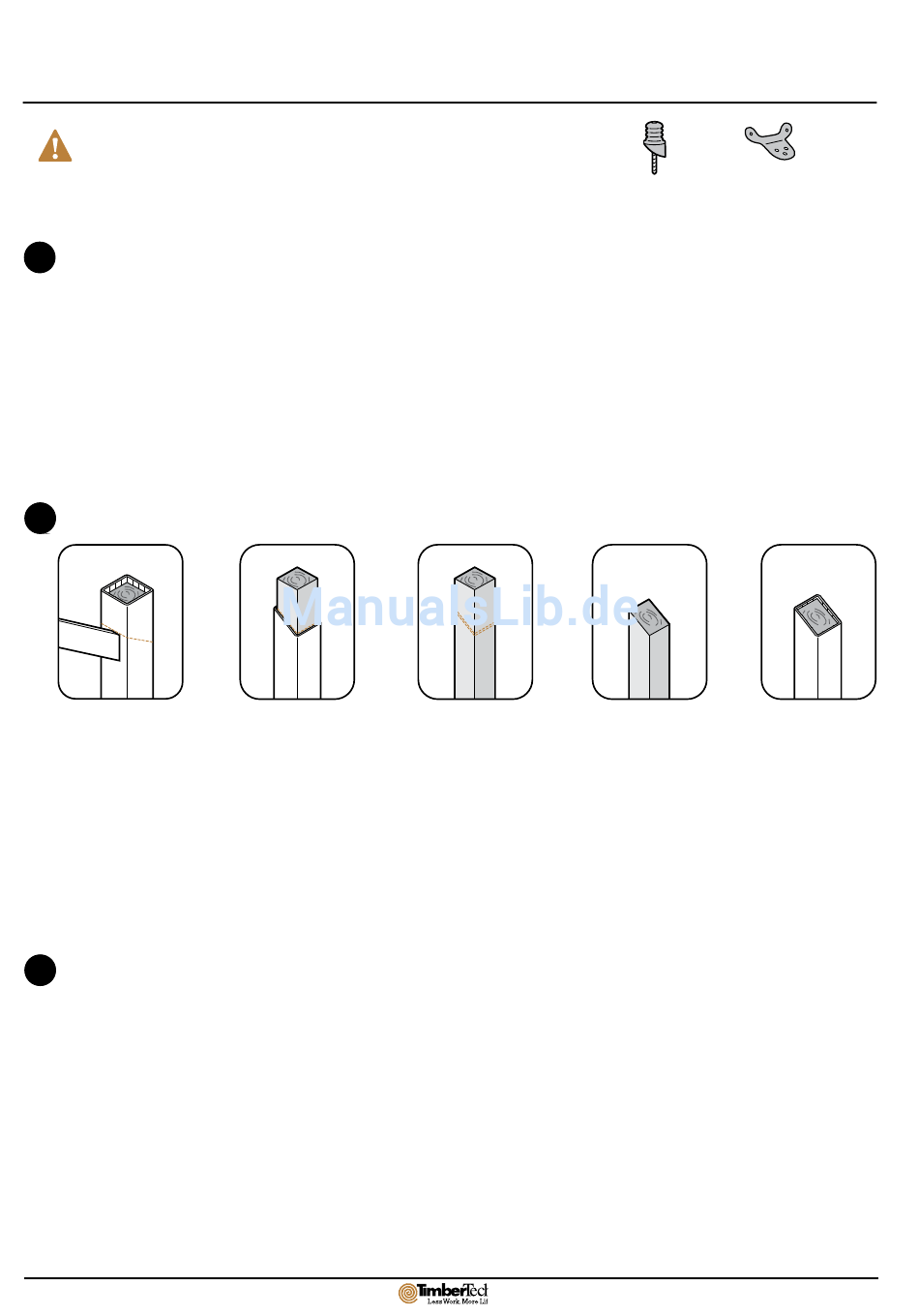

2 Zuschneiden des unteren Pfostens
Positionieren Sie das obere Geländer
so zwischen die Pfosten, dass
seine Oberseite bündig mit dem
oberen Ende des oberen Pfostens
abschließt.
Markieren Sie die Stelle, an der
die Oberseite des Geländers auf
den unteren Pfosten trifft. Diese
Markierungslinie repräsentiert
die Oberkante der Abdeckung des
unteren Pfostens.
3 Bestimmung der Position des unteren Geländers
• Erstellen Sie mit Hilfe von ein paar Stücken BuilderBoard-Holz (auf den Geländerwinkel
zugeschnitten), zwei Balusterverbindungselementen und einem Baluster ein Modell eines
Geländerabschnitts.
• Positionieren Sie das obere Geländer, so dass es bündig mit der Oberkante der
Pfostenabdeckung abschließt, und markieren Sie die Oberseite des unteren Geländers
auf dem Pfosten.
• Wiederholen Sie diesen Schritt für den unteren Pfosten, wobei darauf zu achten ist, dass
die Geländer korrekt zum oberen Pfosten hin positioniert sind.
21
Entfernen Sie die Pfostenabdeckung
und schneiden Sie sie mit Hilfe
Ihrer Markierungslinie auf den
Treppenwinkel zu.
Setzen Sie die Pfostenabdeckung
wieder über den Pfosten und
verwenden Sie sie als Schablone,
um den Winkel zum Zuschneiden
des Pfostens zu markieren.
Entfernen Sie die Pfostenabdeckung
und ziehen Sie mit Hilfe eines
Lineals eine parallele Linie von etwa
3 mm (1/8") unter den im vorigen
Schritt gemachten Linien.
Gewinkelte
Balusterhalter
Schneiden Sie den Pfosten mit Hilfe
einer Handkreissäge auf die unteren
Markierungslinien zu.
Gewinkelte
Pfostenhalterung
Setzen Sie die Pfostenabdeckung
wieder auf und schieben Sie
eine Pfostenverkleidung über die
Pfostenabdeckung.
