Anschluss Als Gruppensteuergerät - Becker Centronic UnitControl UC520 Montage- Und Betriebsanleitung

Montage und Betriebsanleitung
Anschluss als Gruppensteuergerät
Achtung
Wird die Steuerung als Gruppensteuergerät verwendet, darf keine Brü-
cke zwischen den Klemmen L und C eingelegt sein!
1. Entfernen Sie die Schutzkappen und überprüfen Sie die Codierschalter (Ge-
räterückseite) auf die gewünschte Einstellung.

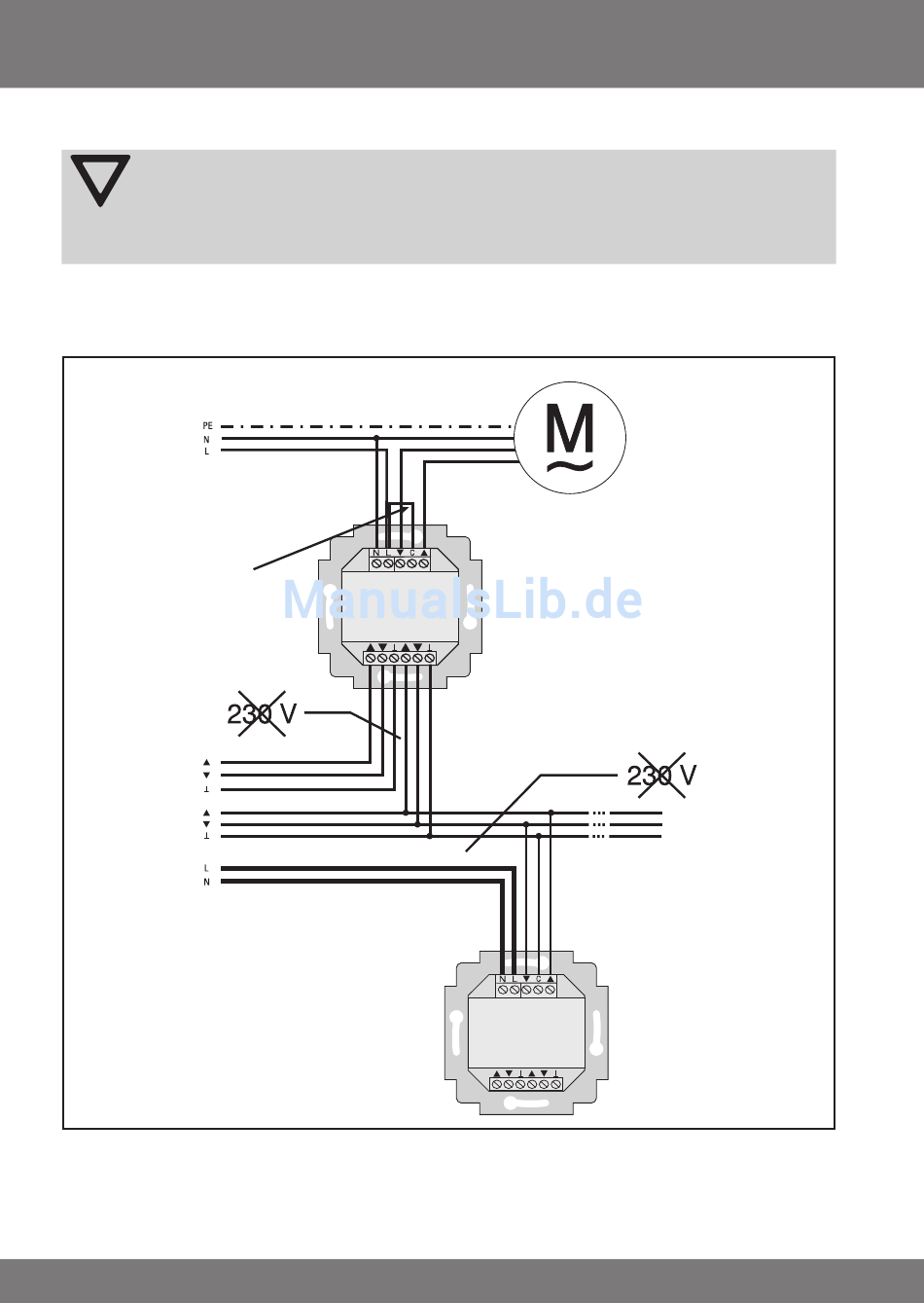

2. Schließen Sie das Netzteil der UC520 wie folgt an:
Brücke
Gruppensteuergerät
3. Setzen Sie die Schutzkappen wieder auf das Netzteil.
4. Befestigen Sie das Netzteil in der Dose.
5. Setzen Sie das Bedienteil in den Rahmen und stecken Sie dieses in das Netz-
teil ein.
8
Rohrantrieb
grüngelb
blau
braun / schwarz
schwarz / braun
Antriebssteuergerät
EINZEL ZENTRAL
EINZEL
Zentral
Leitung
ZENTRAL
