17
Installation und Start
Die S-Toolkit-Installationsdatei wurde für die Installation des Programms entwickelt. Die
Installationsdatei befindet sich im Ordner S-Toolkit auf der mit dem Gerät gelieferten CD.
Folgen Sie bei der Installation den Anweisungen des Installationsassistenten. Der Assistent
erstellt einen Ordner namens S-Toolkit auf der Festplatte des Computers, Programmdateien
werden in diesem Ordner platziert. Die Verknüpfung zu dem Programm wird an einer vom
Benutzer angegebenen Stelle platziert.
Das manuelle Starten des Programms erfolgt mit der Ausführung der Datei DLToolkit.exe.
Direkt nach dem Start versucht das Programm, eine Kommunikation mit dem Gerät
herzustellen, um das aktuelle Setup zu lesen. Der Versuch, eine Kommunikation aufzubauen,
wird unter Verwendung der Standardeinstellungen für RS-485-Port-Optionen (Baudrate 9600
b/s, Adresse 0, Port: COM2) oder Einstellung, die der Benutzer während des vorigen
Programmstarts definiert hat, ausgeführt. Wenn diese Einstellungen von der Voreinstellung oder
den zuletzt verwendeten abweichen, signalisiert das Programm den Kommunikationsfehler.
Nach der Einstellung der korrekten Werte auf dem Tab Interface options, lese die aktuellen
Konfiguration in dem Abschnitt RS485 port settings, benutze Sie die Taste [Read from
device] dafür.
18
Verwendung des Programms
Im zentralen Teil des Programmfensters befinden sich vier Tabs:
• Input settings
• Output settings
• Logging setup
• Interface options

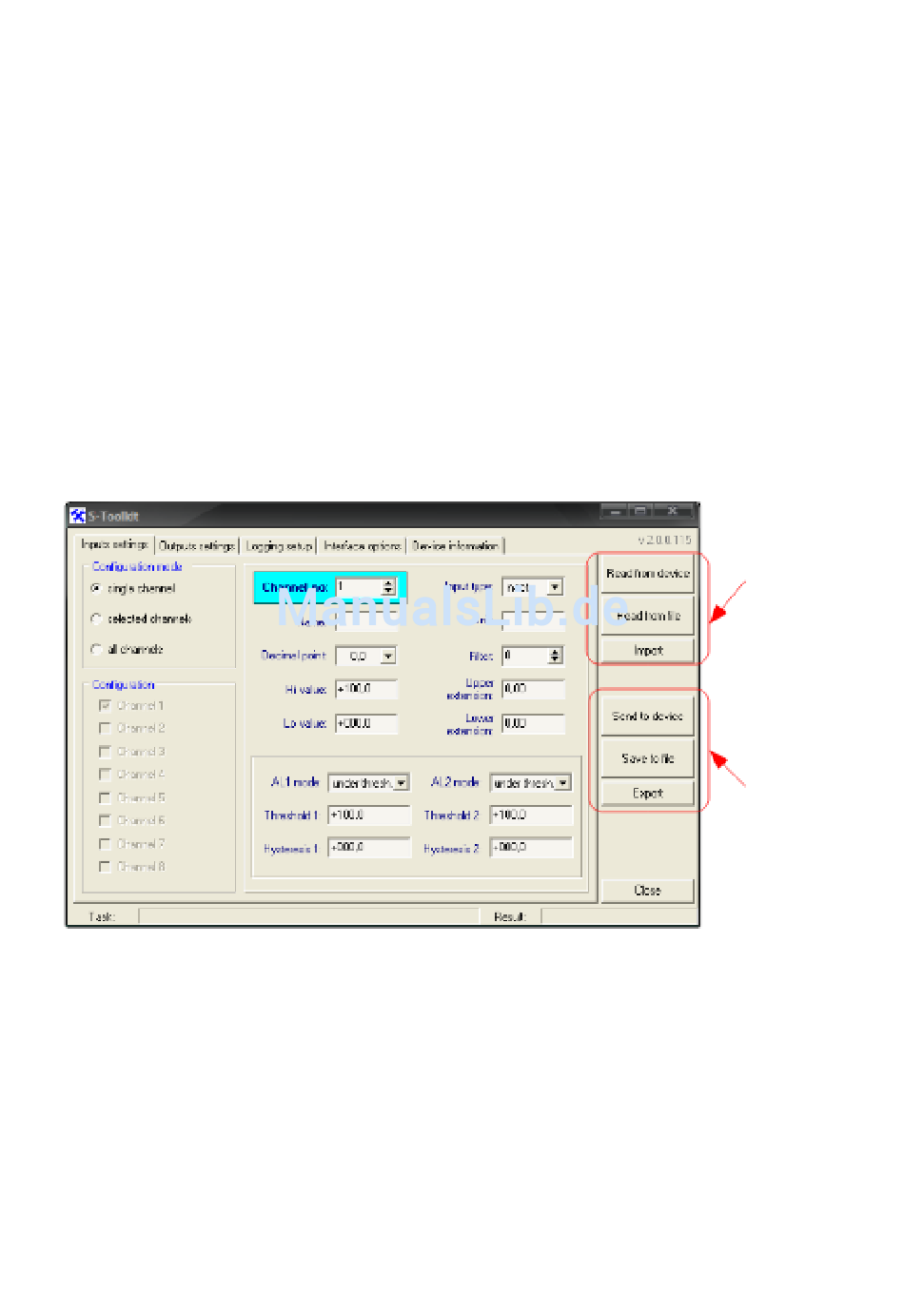

Programm Hauptfenster (Abb. 95)
- diese Tab ermöglicht die Gruppen- und individuelle
Konfiguration aller Kanäle des Gerätes;
- In diesem Tab können Geräteausgänge konfiguriert werden;
- Diese Tab ermöglicht das Definieren von aufgezeichneten
Kanälen, die Art der aufgezeichneten Werte und
Aufzeichnungsoptionen;
- Diese Tab ermöglicht die Nutzung, RS-485 Interface-
bezogenen Parameter, ändern des LCD-Display Parameter,
Software- und Firmware-Sprachauswahl sowie die
Synchronisation der Zeit und des Datums mit dem Datum und
der Uhrzeit des Computers.
© PCE Instruments
Lesen Sie die
aktuellen
Einstellungen von
Gerät aus, von der
Datei oder den Import
Einstellungen von
USB-Stick.
Schreiben Sie die
Konfiguration auf das
Gerät, um Dateien zu
exportieren oder zu
exportieren auf dem
USB-Stick.
