Während des Herunterladens der aus dem Speicher des Gerätes angezeigten Daten
(aufgezeichnete Messergebnisse), wird stattdessen eine entsprechende Meldung
angezeigt (Abb. 29). Das "X" zeigt an, dass die Daten noch nicht vorhanden sind.

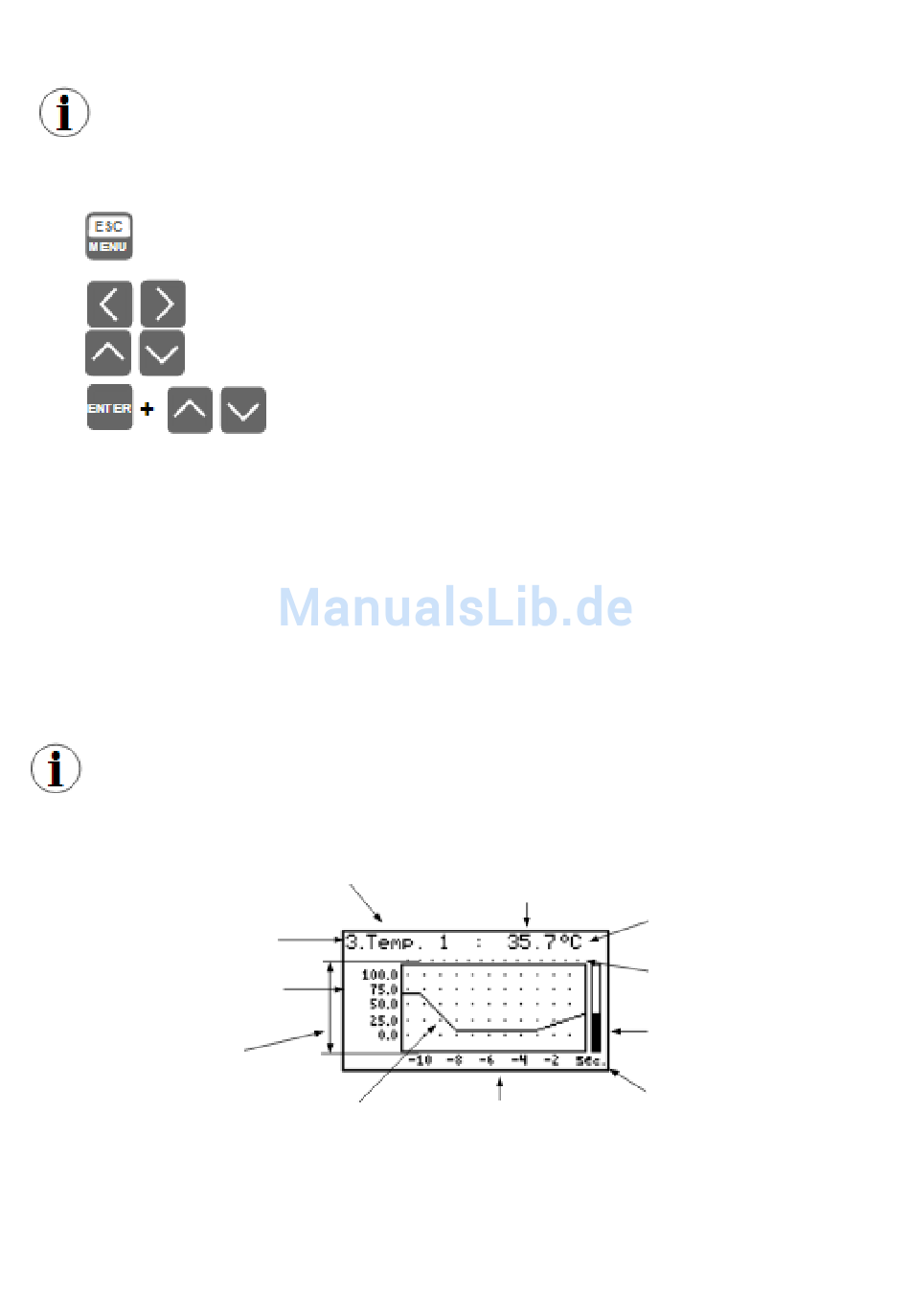

Funktionstasten "Measurement list" Modus:
"Graph" Modus
7.8
Die in diesem Modus sind die angezeigten Werte abhängig vom eingestellten Wert (siehe
Beschreibung der Parameter "Channel 1"..."Channel 8" im Menü "Logging setup"). Im Falle
der Aufnahme von Momentanwerten in diesem Modus (Abb. 30) erscheint im Display, die
Messergebnisse in Form eines Graphen, numerischer Form und in Form eines senkrechten
Balkens. Die numerischen Werte (über dem Diagramm dargestellt) und vertikaler Balken (rechts
vom Graphen angezeigt) geben den Wert an, der dem Ergebnis der aktuellen Messung
entspricht, unabhängig von der eingestellten Zeitskala des Graphen. Die grafische Anzeige
(Balken rechts neben dem Graphen) zeigt immer das Messergebnis für den Graphen
Skalenbereich an (siehe Beschreibung von "Hi value", "Lo value" Parameter in der" Input
settings" Menü).
Abhängig von den Messeingängen, der Graphen Skalenbereich ist definiert als:
•
1 Version
•
RTD Version - Bereich = Benutzerdefinierter Bereich
Kanal Nummer
Vertikale Achse
(Werte)
Grafischer Skala
Bereich
Ergebnisse zu messen
im grafischen Modus (Grafik)
Einheit im Ergebnisdarstellungsmodus "Graph" (Abb. 30)
Gehe Sie zum Hauptmenü (drücke Sie ca. 2 Sekunden
•
die Taste)
•
Gehe Sie zur "Measurements list options" Menü,
beschrieben auf Seite 38.
•
Wechsel Sie die Kanal Nummer
•
Wechsel Sie die Ergebnisse in den Präsentationsmodus
•
Scrollen Sie durch die Messliste (für historische Liste),
Schalterliste vom aktuellen zum historischen (für aktuelle
•
Liste).
- Bereich = Erlaubter Messbereich
Kanal Name
Messergebnis
im numerischen Modus
Horizontale Achse (Zeit)
© PCE Instruments
Einheit
Registrierungsstellen
Balkendiagramm
Zeiteinheit
