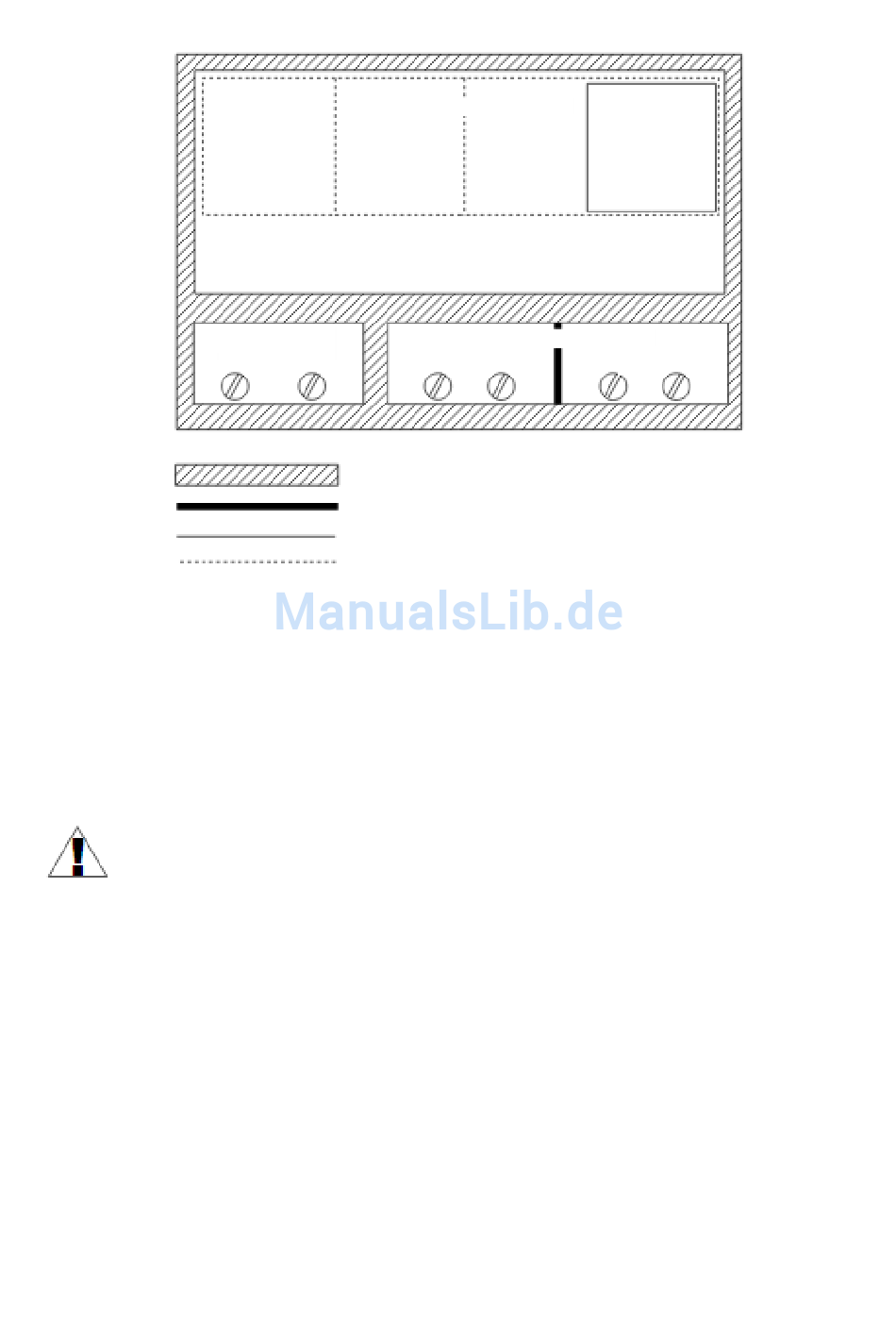

Schematische Darstellung der Isolierungen zwischen den einzelnen Schaltungen des
5
Geräteinstallation
Das Gerät wurde so konzipiert und hergestellt, dass ein hohes Maß an Benutzersicherheit und
Störfestigkeit in einem typischen Industrieumfeld gewährleistet wird. Damit Sie in vollem
Umfang dieser Eigenschaften kommen, muss das Gerät korrekt und nach den örtlichen
Vorschriften eingebaut werden.
-
Lesen Sie die grundlegenden Sicherheitsanforderungen auf Seite 2 bevor Sie
mit der Installation beginnen.
-
Stellen Sie sicher, dass die Netzspannung des Netzteils der auf dem
Typenschild des Gerätes angegebenen Nennspannung entspricht.
-
Die Belastung muss den Anforderungen der technischen Daten entsprechen.
-
Alle Installationsarbeiten müssen mit einem nicht angeschlossenen Netzteil
durchgeführt werden.
-
Schützen Sie die Stromversorgungsanschlüsse gegen unbefugte Personen.
5.1
Auspacken
Nach Entfernen des Gerätes aus der Schutzverpackung, prüfen Sie das Gerät auf
Transportschäden. Die Transportschäden müssen dem Transportunternehmen unverzüglich
gemeldet werden. Schreiben Sie sich die Seriennummer auf und melden Sie das dem
Hersteller.
Messeingänge
Interne Schaltung
Relais Schaltung
Relais 1
Isolationsfestigkeit 1min @ 2300V AC
Isolationsfestigkeit 1min @ 1350V AC
Isolationsfestigkeit 1min @ 500V AC
Nicht Isoliert
Gerätes (Abb. 1)
© PCE Instruments
RS-485
Schnittstelle
Relais 2
