DEUTSCH

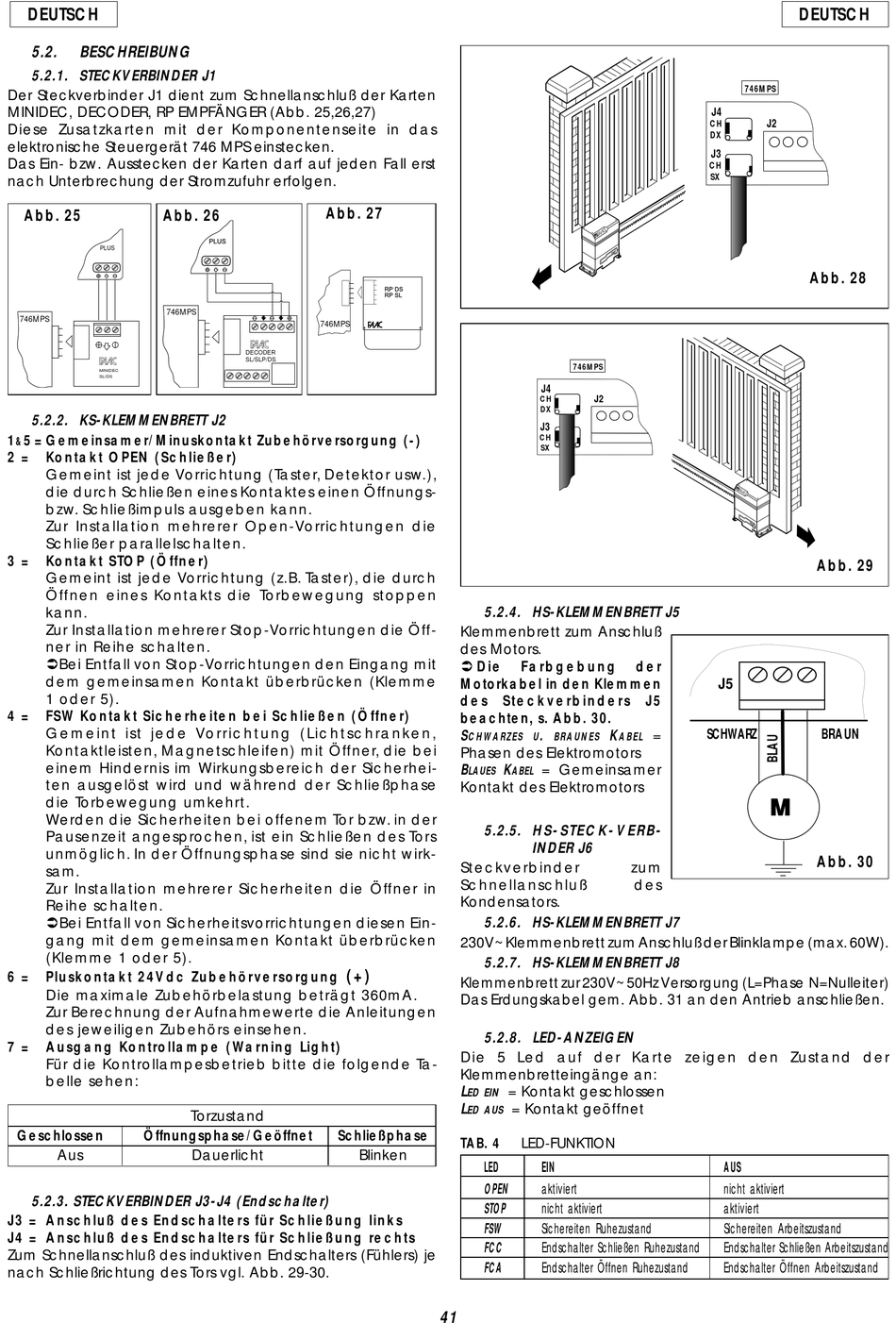

5.2.
BESCHREIBUNG
5.2.1. STECKVERBINDER J1
Der Steckverbinder J1 dient zum Schnellanschluß der Karten
MINIDEC, DECODER, RP EMPFÄNGER (Abb. 25,26,27)
Diese Zusatzkarten mit der Komponentenseite in das
elektronische Steuergerät 746 MPS einstecken.
Das Ein- bzw. Ausstecken der Karten darf auf jeden Fall erst
nach Unterbrechung der Stromzufuhr erfolgen.
Abb. 25
Abb. 26
PLUS
746MPS
844MPS
746MPS
844MPS
MINIDEC
SL/DS
5.2.2. KS-KLEMMENBRETT J2
1
5 = Gemeinsamer/Minuskontakt Zubehörversorgung (-)
&
2 =
Kontakt OPEN (Schließer)
Gemeint ist jede Vorrichtung (Taster, Detektor usw.),
die durch Schließen eines Kontaktes einen Öffnungs-
bzw. Schließimpuls ausgeben kann.
Zur Installation mehrerer Open-Vorrichtungen die
Schließer parallelschalten.
3 =
Kontakt STOP (Öffner)
Gemeint ist jede Vorrichtung (z.B. Taster), die durch
Öffnen eines Kontakts die Torbewegung stoppen
kann.
Zur Installation mehrerer Stop-Vorrichtungen die Öff-
ner in Reihe schalten.
ÜBei Entfall von Stop-Vorrichtungen den Eingang mit
dem gemeinsamen Kontakt überbrücken (Klemme
1 oder 5).
4 =
FSW Kontakt Sicherheiten bei Schließen (Öffner)
G e m e i n t i s t j e d e Vo r r i c h t u n g ( L i c h t s c h ra n ke n ,
Kontaktleisten, Magnetschleifen) mit Öffner, die bei
einem Hindernis im Wirkungsbereich der Sicherhei-
ten ausgelöst wird und während der Schließphase
die Torbewegung umkehrt.
Werden die Sicherheiten bei offenem Tor bzw. in der
Pausenzeit angesprochen, ist ein Schließen des Tors
unmöglich. In der Öffnungsphase sind sie nicht wirk-
sam.
Zur Installation mehrerer Sicherheiten die Öffner in
Reihe schalten.
ÜBei Entfall von Sicherheitsvorrichtungen diesen Ein-
gang mit dem gemeinsamen Kontakt überbrücken
(Klemme 1 oder 5).
6 =
Pluskontakt 24Vdc Zubehörversorgung
Die maximale Zubehörbelastung beträgt 360mA.
Zur Berechnung der Aufnahmewerte die Anleitungen
des jeweiligen Zubehörs einsehen.
7 =
Ausgang Kontrollampe (Warning Light)
Für die Kontrollampesbetrieb bitte die folgende Ta-
belle sehen:
Geschlossen
Öffnungsphase/Geöffnet
Aus
5.2.3. STECKVERBINDER J3-J4 (Endschalter)
J3 = Anschluß des Endschalters für Schließung links
J4 = Anschluß des Endschalters für Schließung rechts
Zum Schnellanschluß des induktiven Endschalters (Fühlers) je
nach Schließrichtung des Tors vgl. Abb. 29-30.
Abb. 27
746MPS
844MPS
DECODER
SL/SLP/DS
(+)
Torzustand
Schließphase
Dauerlicht
Blinken
746MPS
J4
CH
J2
DX
J3
CH
SX
5.2.4. HS-KLEMMENBRETT J5
Klemmenbrett zum Anschluß
des Motors.
Ü Die
Farbgebung
Motorkabel in den Klemmen
des
Steckverbinders
beachten, s. Abb. 30.
S
.
K
CHWARZES U
B R A U N E S
Phasen des Elektromotors
B
K
= Gemeinsamer
LAUES
ABEL
Kontakt des Elektromotors
5.2.5. HS-STECK-VERB-
INDER J6
Steckverbinder
Schnellanschluß
Kondensators.
5.2.6. HS-KLEMMENBRETT J7
230V~ Klemmenbrett zum Anschluß der Blinklampe (max. 60W).
5.2.7. HS-KLEMMENBRETT J8
Klemmenbrett zur 230V~ 50Hz Versorgung (L=Phase N=Nulleiter)
Das Erdungskabel gem. Abb. 31 an den Antrieb anschließen.
5.2.8. LED-ANZEIGEN
Die 5 Led auf der Karte zeigen den Zustand der
Klemmenbretteingänge an:
L
= Kontakt geschlossen
ED EIN
L
= Kontakt geöffnet
ED AUS
TAB. 4
LED-FUNKTION
LED
EIN
OPEN
aktiviert
STOP
nicht aktiviert
FSW
Sichereiten Ruhezustand
FCC
Endschalter Schließen Ruhezustand
FCA
Endschalter Öffnen Ruhezustand
41
746MPS
J4
CH
J2
DX
J3
CH
SX
der
J5
J5
SCHWARZ
=
A B E L
M
zum
des
AUS
nicht aktiviert
aktiviert
Sichereiten Arbeitszustand
Endschalter Schließen Arbeitszustand
Endschalter Öffnen Arbeitszustand
DEUTSCH
Abb. 28
Abb. 29
BRAUN
Abb. 30
