Verklaringen - Becker Centronic VarioControl VC420 Montage- Und Betriebsanleitung

Montage- en gebruiksaanwijzing

Verklaringen

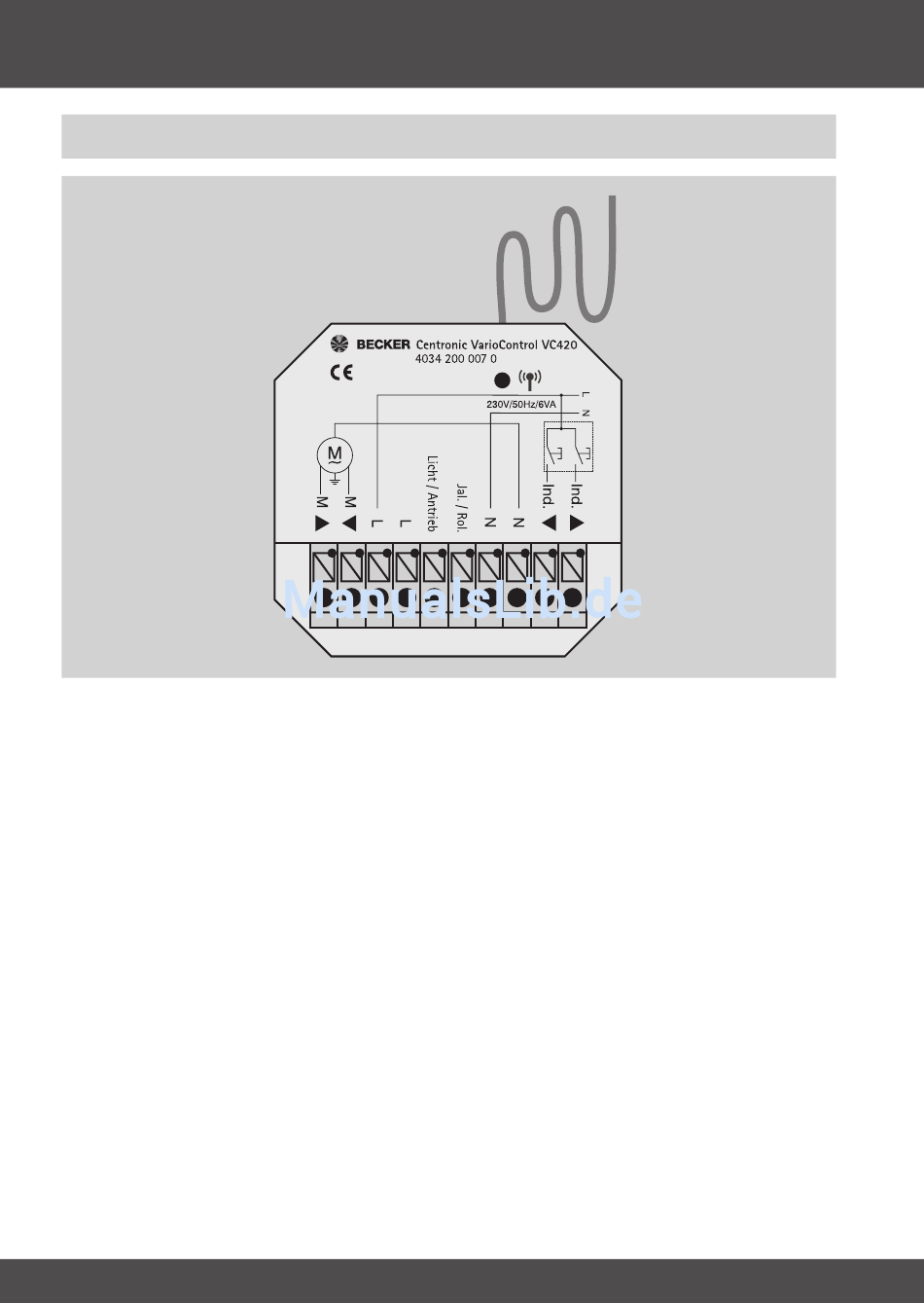

Uitgangen
Sluit de aandrijving aan op de uitgangen van het apparaat. De pijlen op het ap-
paraat geven de looprichting van de aandrijving aan.
Licht/aandrijving
Met een brug tussen L en codeerklem licht/aandrijving is het mogelijk de loop-
tijd van 120 seconden op oneindig te zetten.
Jaloezie/Rolluik
Met een brug tussen L en codeerklem jaloezie/rolluik is het mogelijk de ontvan-
ger in tipbedrijf te sturen. Wordt de looptoets langer dan 1 sec. ingedrukt, dan
loopt de jaloezie zelfstandig.
Afzonderlijke ingangen
Wordt een looptoets van de automatische schakelaar langer dan 0,5 sec. in-
gedrukt, loopt het rolluik/de zonwering zelfstandig in de gekozen richting tot in
de eindpositie. Wordt de toets korter ingedrukt, stopt het rolluik/ de zonwering
onmiddellijk weer.
44
