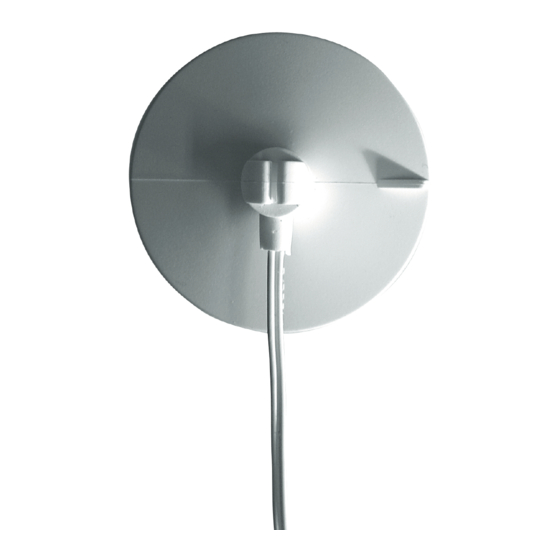

Becker Centronic SensorControl SC43 Montage & Betriebsanleitung

Lichtsensor
Vorschau ausblenden Andere Handbücher für Centronic SensorControl SC43:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Centronic
SensorControl SC43
Montage- und Betriebsanleitung
DE
Lichtsensor für Zeitschaltuhr
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Anleitung ist vom Benutzer aufzubewahren.
Assembly and Operating Instructions
GB
Timer Light Sensor
Important information for:
•.Fitters / •.Electricians / •.Users
Please forward accordingly!
These instructions must be kept for future reference.
Notice de montage et d'utilisation
FR
Capteur de luminosité pour horloge
Informations importantes pour:
• l'installateur / • l'électricien / • l'utilisateur
À transmettre à la personne concernée !
Cette notice doit être conservée par l'utilisateur.
Montage- en gebruiksaanwijzing
NL
Lichtsensor voor tijdschakelklok
Informations importantes pour:
• l'installateur / • l'électricien / • l'utilisateur
À transmettre à la personne concernée !
Cette notice doit être conservée par l'utilisateur.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Becker Centronic SensorControl SC43

Inhaltszusammenfassung für Becker Centronic SensorControl SC43

  • Seite 1 Centronic SensorControl SC43 Montage- und Betriebsanleitung Lichtsensor für Zeitschaltuhr Wichtige Informationen für: • den Monteur / • die Elektrofachkraft / • den Benutzer Bitte entsprechend weiterleiten! Diese Anleitung ist vom Benutzer aufzubewahren. Assembly and Operating Instructions Timer Light Sensor Important information for: •.Fitters / •.Electricians / •.Users Please forward accordingly! These instructions must be kept for future reference.

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Allgemeines....................4 Gewährleistung..................4 Sicherheitshinweise................... 5 Bestimmungsgemäße.Verwendung............. 5 Lichtsensor....................6 Montage/Anschluss................... 7 Einstellung....................8 Technische.Daten..................9 Reinigung....................9 Was.tun,.wenn...?..................9 Contents General.Information..................10 Warranty....................10 Safety.Instructions..................11 Designated.Use..................11 Light.Sensor.....................1 Assembly/Connection................13 Setting.....................14 Technical.Data..................15 Cleaning.Instructions.
  • Seite 3 Sommaire Généralités....................16 Prestation.de.Garantie................16 Consignes.de.sécurité................17 Utilisation.conforme.à.la.destination............17 Capteur.de.luminosité................18 Montage/branchement................19 Reglage....................0 Caractéristiques.techniques..............1 Nettoyage....................1 Que.faire.quand...?...................1 Inhoudsopgave Algemeen.................... Garantieverlening.................. Aanwijzingen.voor.de.veiligheid..............3 Gebruik.volgens.de.voorschriften.............. 3 Lichtsensor..................... 4 Montage/Aansluiting................5 Instelling....................6 Technische.gegevens................7 Reiniging....................7 Wat.te.doen,.als..?.

  • Seite 4: Allgemeines

    Montage- und Betriebsanleitung Allgemeines Durch.den.einfach.anzubringenden.SC43.kann.die.Zeitschaltuhr.für.Lichtsen- sor.Centronic.TimeControl.TC5./.Zeitschaltuhr.Funk.für.Lichtsensor.Centronic. TimeControl. TC511. sofort. in. eine. komfortable. Sonnenschutz-Steuerung. (Be- schattung.der.Pflanzen.und.Möbel).erweitert.werden. Gewährleistung Bauliche.Veränderungen.und.unsachgemäße.Installationen.entgegen.dieser.An- leitung.und.unseren.sonstigen.Hinweisen.können.zu.ernsthaften.Verletzungen. von.Körper.und.Gesundheit.der.Benutzer,.z.B..Quetschungen,.führen,.so.dass. bauliche.Veränderungen.nur.nach.Absprache.mit.uns.und.unserer.Zustimmung. erfolgen.dürfen.und.unsere.Hinweise,.insbesondere.in.der.vorliegenden.Mon- tage-.und.Betriebsanleitung,.unbedingt.zu.beachten.sind. Eine.Weiterverarbeitung.der.Produkte.entgegen.deren.bestimmungsgemäßen. Verwendung.ist.nicht.zulässig.. Endproduktehersteller.und.Installateur.haben.darauf.zu.achten,.dass.bei.Ver- wendung. unserer. Produkte. alle,. insbesondere. hinsichtlich. Herstellung. des. Endproduktes,. Installation. und. Kundenberatung,. erforderlichen. gesetzlichen. und.behördlichen.Vorschriften,.insbesondere.die.einschlägigen.aktuellen.EMV- Vorschriften,.beachtet.und.eingehalten.werden.

  • Seite 5: Sicherheitshinweise

    Sicherheitshinweise Vorsicht • Nur in trockenen Räumen verwenden. • Verwenden Sie nur unveränderte Becker Originalteile. • Halten Sie Personen aus dem Fahrbereich der Anlagen fern. • Beachten Sie Ihre landesspezifischen Bestimmungen. Bestimmungsgemäße Verwendung Der.SC43.darf.nur.in.Verbindung.mit.der.Zeitschaltuhr.für.Lichtsensor.Centronic. TimeControl.TC5./.Zeitschaltuhr.Funk.für.Lichtsensor.Centronic.TimeControl. TC511.verwendet.werden. Der. Anschluss. von. Fremdgeräten. muss. in. Rücksprache. mit. dem. Fachhandel. durchgeführt.werden.

  • Seite 6: Lichtsensor

    Montage- und Betriebsanleitung Lichtsensor Funktion des SC43 Sie.haben.durch.den.SC43.die.Möglichkeit.Ihre.Pflanzen.und.Möbel.vor.zu.star- ker.Sonneneinstrahlung.zu.schützen. Der.SC43.sollte.immer.so.angebracht.werden,.dass.er.die.Sonneneinstrahlung. so.früh.wie.möglich.erkennt..Wird.der.eingestellte.Sonnenwert.überschritten,. erscheint.im.Display.„SONNE“..Der.Rollladen.oder.die.Jalousie.fährt.automa- tisch.ab.in.die.Zwischenposition,.oder.bis.zum.SC43,.stoppt.und.fährt.den.SC43. wieder.frei. Beschattungsfunktion: Wird.der.Lichtwert.länger.als.3.Min..überschritten.-> Rollladen.fährt.ab. Wird.der.Lichtwert.länger.als.15.Min..unterschritten.->.Rollladen.fährt.auf.. SONNE Der.Schwellenwert.ist.auf.06.voreingestellt. Beim.Wert.--.ist.die.Sonnenschutzfunktion.ausgeschaltet..Der.Helligkeitswert. lässt. sich. von. 01. (stark. bewölkt). bis. 15. (direkte. Sonneneinstrahlung). einstel- len. Im.Display.werden.der.aktuelle.und.der.einzustellende.Sonnenwert.angezeigt.. Der.einzustellende.Wert.blinkt. Dämmerungsfunktion: Wird. der. Dämmerungswert. nach. 1:00. Uhr. unterschritten. ->. Rollladen. fährt. DAEMMER Der.Schwellenwert.ist.auf.--.voreingestellt.

  • Seite 7: Montage/Anschluss

    Montage/Anschluss Montage SC43 an die Zeitschaltuhr für Lichtsensor Centronic TimeControl TC52 / Zeitschaltuhr Funk für Lichtsensor Centronic TimeControl TC511 Montage am Gerät 1..Kürzen. Sie. das. Kabel. auf. die. gewünschte. Länge. (z.B.. mit. einem. Seiten- schneider).. ..Isolieren.Sie.das.Kabel.ca..5.mm.ab. 3..Stecken.Sie.das.Kabel.in.die.Anschlussklemme. 4..Stecken.Sie.die.Anschlussklemme.in.die.Buchse.ein.(siehe.Bild). Fenstermontage SC43: Vor.der.Montage.des.Sensors.ist.die.Scheibe.gründlich.zu.reinigen. Befestigen.Sie.den.SC43.mit.dem.Saugnapf.am.Fenster.

  • Seite 8: Einstellung

    Montage- und Betriebsanleitung Einstellung URLAUB, LICHTSENSOR (Urlaub OFF/ON, Sonne/Dämmerung) Betriebsmodus MENUE HAUPTMENUE LICHT- MENUE-Taste EINSTELLUNG URLAUB OFF SENSOR 2 x drücken VORHANDEN? URLAUB ON SONNE DAEMMER 1.. Drücken.Sie.die.MENUE-Taste. .. Um. das. Menü. EINSTELLUNG. auszuwählen,. drücken. Sie. die. +. Taste. bis. EINSTELLUNG.erscheint. 3.. Bestätigen.Sie.mit.OK. 4.. URLAUB.ON./.OFF.erscheint. 5..

  • Seite 9: Technische.daten

    Technische Daten Schutzart. IP.54 Zulässige.Umgebungstemperatur. 0.bis.+55.°C Kabellänge. .m.(Art.-Nr.:.403.000.004.0).oder. 5.m.(Art.-Nr.:.403.000.005.0) Reinigung Reinigen.Sie.das.Gerät.nur.mit.einem.feuchten.Tuch..Verwenden.Sie.kein.Reini- gungsmittel,.da.dieses.den.Kunststoff.angreifen.kann. Was tun, wenn...? Störung Ursache Abhilfe Der.Rollladen.fährt.ca.. Der.eingestellte.Sonnen- Überprüfen.Sie.den. 3.Min..nach.dem.Öffnen. wert.ist.erreicht.oder.der. Dämmerungswert.und. wieder.Abwärts. SC43.ist.abgedeckt. die.Position.des.SC43. am.Fenster..Evtl..hat.sich. dieser.von.der.Scheibe. gelöst. Die.eingestellten. Es.ist.kein.SC43.einge- Prüfen.Sie.den.SC43,. Sonnen-.und.Dämme- steckt.oder.der.Lichtsen- Anschlusskabel.und. rungs-parameter.lassen. sor,.bzw..das.Anschluss- Anschlussstecker. sich.nicht.ändern,.bzw.. kabel.ist.defekt. werden.nicht.angezeigt. Der.Sensor.fällt.von.der. Unzureichende.Haftung.

  • Seite 10: General.information

    Assembly and Operating Instructions General Information With.the.easy.to.install.SC43,.the.time.switch.for.light.sensors.Centronic.Time- Control.TC5./.radio-operated.time.switch.for.light.sensors.Centronic.TimeCon- trol.TC511.can.be.expanded.to.include.a.user-friendly.sunshade.control.function. (to.provide.shade.for.your.plants.and.furniture). Warranty Structural.modifications.and.incorrect.installation.which.are.not.in.accordance. with.these.and.our.other.instructions.can.result.in.serious.injuries,.e.g..crushing. of.limbs..Therefore,.structural.modifications.should.only.be.carried.out.with.our. prior.approval.and.in.accordance.with.our.instructions,.particularly.the.informa- tion.contained.in.these.Assembly.and.Operating.Instructions. Any. further. processing. of. the. products. which. does. not. comply. with. their. in- tended.use.is.not.permitted. The. end. product. manufacturer. and. fitter. have. to. ensure. that. all. the. current. statutory,.

  • Seite 11: Safety.instructions

    Safety Instructions Warning • For use in dry conditions only. • For use with unmodified original Becker parts only. • Keep people out of the area in which the system is operated. • Always observe country-specific regulations. Designated Use The..SC43.may.only.be.used.in.connection.with.the.time.switch.for.light.sen- sors.Centronic.TimeControl.TC5./.radio-operated.time.switch.for.light.sensors. Centronic.TimeControl.TC511 This.system.may.only.be.used.in.connection.with.equipment.from.other.manu- facturers.following.consultation.with.your.local.retailer.

  • Seite 12: Light.sensor

    Assembly and Operating Instructions Light Sensor Function of the SC43 With.the.SC43,.you.can.provide.your.plants.and.furniture.with.far.better.protec- tion.from.the.sun’s.harmful.rays. The.SC43.should.always.be.attached.in.such.as.way.that.it.detects.exposure. to. strong. sunlight. as. early. as. possible.. If. the. programmed. sunlight. setting. is. exceeded,.SUN.will.appear.in.the.display..The.roller.shutters.or.the.blinds.auto- matically.move.down.into.the.intermediate.position.or.as.far.as.the.SC43,.stop. and.expose.the.SC43.which.is.then.ready.for.operation. Shade Function: If.the.light.setting.is.exceeded.for.more.than.3.minutes.->.roller.shutter.closes. If.the.light.setting.is.below.the.light.setting.for.more.than.15.minutes.->.roller. shutter.opens.. The.critical.value.is.pre-set.at.06. The.sunshade.function.is.not.activated.if.the.setting.is.--..The.brightness.set- tings.range.from.01.(very.overcast).to.15.(direct.sunlight). The.display.shows.the.current.sunlight.setting.and.the.new.setting.to.be.made.. The.new.setting.to.be.made.flashes. Twilight function: If. the. twilight. setting. has. not. been. reached. after. 1:00. hrs. ->. roller. shutters. close.

  • Seite 13: Assembly/Connection

    Assembly/Connection Assembling SC43 to the time switch for light sensors Centronic Time- Control TC52 / radio-operated time switch for light sensors Centronic TimeControl TC511 Connection to device 1..Cut.the.wire.to.the.desired.length.(e.g..using.a.diagonal.cutter).. ..Bare.about.5cm.of.the.wire. 3..Insert.the.wire.into.the.terminal. 4..Insert.the.terminal.into.the.receptacle.(see.diagram). Window assembly for SC43: Please.clean.the.pane.thoroughly.before.mounting.the.sensor. Attach.the.SC43.to.the.window.using.the.suction.cap.

  • Seite 14: Setting

    Assembly and Operating Instructions Setting HOLIDAY SETTING, LIGHT SENSOR SETTING (Holiday OFF/ON, Sun/Twi- light) Operting mode MENUE MAIN MENU LIGHT Press MENU SETTING HOLIDAY OFF SENSOR button 2 x AVAILABLE ? HOLIDAY ON TWILIGHT 1.. Press.the.MENU.button. .. To.select.the.SETTING.menu,.press.the.+.button.until.SETTING.appears. 3.. Press.OK.to.confirm. 4.. HOLIDAY.ON./.OFF.appears. 5.. Confirm.your.setting.by.pressing.OK. Note This dialog box will only be displayed if a light sensor is connected to the device. 6..

  • Seite 15: Technical.data

    Technical Data System.of.protection. IP.54 Permissible.ambient.temperature. 0.to.+55.°C Length.of.cable. .m.(Art.-No.:.403.000.004.0).or 5.m.(Art.-No.:.403.000.005.0) Cleaning Instructions Clean.the.device.with.a.damp.cloth.only..Do.not.use.cleaning.agents.as.these. may.attack.the.plastic. What to do if...? Problem Cause Solution The.roller.shutters.close. The.sunlight.setting.has. Check.the.twilight.control. again.about.3.minutes. been.reached.or.the. setting.and.the.position.of. after.opening. SC43.is.covered.up. the.SC43.on.the.window,. which.may.have.come.off. the.window.pane. The.pre-set.sunlight. No.SC43.is.connected. Check.the.SC43,.the. and.twilight.parameters. or.the.light.sensor.or.the. connecting.wire.and.con- cannot.be.changed.or. connecting.wire.is.faulty. necting.terminal. are.not.displayed. Sensor.falls.off.the. Insufficient.adhesion. Clean.window.thoroughly. pane.

  • Seite 16: Généralités

    Notice de montage et d’utilisation Généralités Le.SC43,.facile.à.installer,.permet.un.élargissement.des.fonctions.de.l’horloge. pour.capteur.de.luminosité.Centronic.TimeControl.TC5./.de.l’horloge.radio.pour. capteur.de.luminosité.TC511.et.une.utilisation.immédiate.comme.commande.de. protection.solaire.confortable.(ombrage.des.plantes.et.des.meubles). Prestation de Garantie Toute.modification.du.moteur.et.toute.installation.inappropriée.allant.à.l’encon- tre.de.cette.notice.et.de.nos.autres.consignes.peuvent.causer.des.blessures. corporelles.graves.ou.représenter.un.risque.pour.la.santé.des.utilisateurs,.par. ex.. des. contusions. ;. c’est. pourquoi. toute. modification. de. la. construction. ne. peut.être.effectuée.qu‘après.nous.en.avoir.informés.et.après.obtention.de.notre. accord.;.nos.consignes,.notamment.celles.de.cette.notice.de.montage.et.d’uti- lisation,.doivent.être.impérativement.respectées. Toute.modification.des.produits.allant.à.l’encontre.de.leur.utilisation.conforme. n’est.pas.autorisée. Lorsqu’ils.utilisent.nos.produits,.les.fabricants.des.produits.finis.et.les.installa- teurs.doivent.veiller.à.tenir.compte.et.à.respecter.toutes.les.dispositions.léga- les.et.administratives.nécessaires,.en.particulier.les.dispositions.relatives.à.la. compatibilité.électromagnétique.actuellement.en.vigueur,.notamment.en.ce.qui. concerne.la.production.du.produit.fini,.l’installation.et.le.service-clientèle.

  • Seite 17: Consignes.de.sécurité

    Consignes de sécurité Avertissement • A utiliser uniquement dans des locaux secs. • Utilisez uniquement des pièces originales de BECKER qui n’ont subi aucune modification. • Veillez à ce que personne ne se tienne dans la zone de déploiement des installations • Observez les directives spécifiques des pays. Utilisation conforme à la destination Le. SC43. doit. être. utilisé. exclusivement. en. combinaison. avec. l’horloge. pour. capteur. de. luminosité. Centronic. TimeControl. TC5. /. de. l’horloge. radio. pour. capteur.de.luminosité.Centronic.TimeControl.TC511. La. connexion. d’appareils. d’autres. fabricants. doit. être. mise. au. point. avec. le.

  • Seite 18: Capteur.de.luminosité

    Notice de montage et d’utilisation Capteur de luminosité Fonction du SC43 Le.SC43.vous.permet.de.protéger.vos.plantes.et.vos.meubles.contre.un.trop. fort.ensoleillement.. Le.SC43.doit.toujours.être.placé.de.manière.à.ce.qu’il.puisse.mesurer.l’enso- leillement.le.mieux.possible..Lorsque.la.valeur.solaire.est.dépassée,.«.SONNE. ». apparaît. sur. l’écran.. Le. volet. roulant. ou. le. store. descend. automatiquement. jusqu’en.position.intermédiaire.ou.jusqu’au.SC43,.s’arrête.et.se.déplace.dans. le.sens.opposé.pour.dégager.le.SC43. Fonction d’ombrage : Lorsque.la.valeur.de.luminosité.est.dépassée.pendant.plus.de.3.minutes.->.le. volet.roulant.descend. Lorsque.la.valeur.de.luminosité.est.sous-dépassée.pendant.plus.de.15.minutes. ->.le.volet.roulant.remonte.. SOLEIL La.valeur.seuil.réglée.par.défaut.est.06. Lorsque.la.valeur.est.--,.la.fonction.protection.solaire.est.désactivée..La.valeur. de.luminosité.se.laisse.régler.de.01.(très.nuageux).à.15.(ensoleillement.direct). La.valeur.solaire.actuelle.et.la.valeur.solaire.à.régler.sont.affichées.sur.l’écran.. La.valeur.à.régler.clignote. Fonction Crépuscule : Lorsque.la.valeur.crépusculaire.est.sous-dépassée.après.1h00.->.le.volet.rou- lant.descend. CREPUSCULE La.valeur.seuil.réglée.par.défaut.est.--.

  • Seite 19: Montage/Branchement

    Montage/branchement Montage du SC43 sur l’horloge pour capteur de luminosité Centronic TimeControl TC52 / de l’horloge radio pour capteur de luminosité Cen- tronic TimeControl TC511 Montage sur l’appareil 1..Raccourcissez. le. câble. pour. qu’il. ait. la. longueur. désirée. (avec. une. pince. coupe.diagonale.p..ex.).. ..Dénudez.le.câble.sur.env..5.mm. 3..Introduisez.le.câble.dans.la.borne.de.connexion. 4..Introduisez.la.borne.de.connexion.dans.la.prise.(voir.schéma). Montage du SC43 sur la vitre : Nettoyez.la.vitre.correctement.avant.de.monter.le.capteur. Fixez.le.SC43.sur.la.vitre.au.moyen.de.la.ventouse.

  • Seite 20: Reglage

    Notice de montage et d’utilisation Reglage VACANCES, CAPTEUR LUMINEUX (vacances OFF/ON, soleil/crépus- cule) Mode de service MENU MENU PRINCIPAL CAPTEUR DE appuyer 2 fois sur REGALGE VACANCES OFF LUMINOSITE la touche MENU EXISTANT ? VACANCES ON SOLEIL CREPUSCULE- DAEMMER 1.. Appuyez.sur.la.touche.MENU. ..

  • Seite 21: Caractéristiques.techniques

    Caractéristiques techniques Type.de.protection. IP.54 Température.ambiante.admissible.0.à+55.°C Longueur.de.câble. .m.. (Numéro.de.référence.:.403.000.004.0).ou. 5.m.. (Numéro.de.référence.:.403.000.005.0) Nettoyage Nettoyez.l’appareil.seulement.avec.un.chiffon.humide..N’utilisez.pas.de.produit. de.nettoyage,.celui-ci.pouvant.avoir.un.effet.agressif.sur.la.matière.plastique. Que faire quand...? Anomalie Cause Mesures.à.prendre Le.volet.roulant.redes- La.valeur.solaire.réglée. Vérifiez.la.valeur.cré- cend.env.. est.atteinte.ou.le.SC43. pusculaire.et.la.position. 3.minutes.après. est.dégagé. du.SC43.sur.la.fenêtre.. l’ouverture. Il.s’est.éventuellement. détaché.de.la.vitre. Les.paramètres.soleil.et. Le.SC43.n’est.pas. Contrôlez.le.SC43,.le. crépuscule.réglés.ne.se. connecté.ou.le.câble.de. câble.de.branchement.et. laissent.pas.modifier.et. branchement.est.défec- la.fiche.de.connexion. ne.sont.pas.affichés. tueux. Le.capteur.tombe.de. Adhérence.insuffisante Nettoyez.la.vitre.correc- la.vitre.

  • Seite 22: Algemeen

    Montage- en gebruiksaanwijzing Algemeen Door.de.eenvoudig.aan.te.brengen.SC43.kan.de.tijdschakelklok.voor.de.licht- sensor.Centronic.TimeControl.TC5./.tijdschakelklok.draadloos.voor.de.licht- sensor.Centronic.TimeControl.TC511.meteen.worden.uitgebreid.tot.een.comfor- tabele.zonwering-besturing.(schaduw.voor.planten.en.meubels). Garantieverlening Constructieve.wijzigingen.en.ondeskundige.installatie.die.in.strijd.zijn.met.deze. gebruiksaanwijzing.en.andere.instructies.onzerzijds,.kunnen.leiden.tot.ernstig. lichamelijk. letsel. van. de. gebruiker. en. kunnen. een. ernstig. risico. vormen. voor. diens. gezondheid,. zoals. kneuzingen.. Constructieve. wijzigingen. mogen. der- halve. uitsluitend. na. overleg. met. ons. en. met. onze. toestemming. plaatsvinden,. waarbij.onze.instructies.en.vooral.de.instructies.in.de.voorliggende.gebruiks- aanwijzing.beslist.in.acht.moeten.worden.genomen..

  • Seite 23: Aanwijzingen.voor.de.veiligheid

    Aanwijzingen voor de veiligheid Waarschuwing • Uitsluitend in droge ruimte gebruiken. • Gebruik uitsluitend niet veranderde originele onderdelen van Bec- ker. • Houd personen buiten het werkgebied van de installatie. • Neem de bepalingen in acht die specifiek voor uw land gelden. Gebruik volgens de voorschriften De.SC43.mag.alleen.in.combinatie.met.de.tijdschakelklok.voor.de.lichtsensor. Centronic. TimeControl. TC5. /. tijdschakelklok. draadloos. voor. de. lichtsensor. Centronic.TimeControl.TC511.worden.gebruikt. Het.aansluiten.van.vreemde.apparaten.moet.gebeuren.na.ruggespraak.met.de. vakhandel.

  • Seite 24: Lichtsensor

    Montage- en gebruiksaanwijzing Lichtsensor Functie van de lichtsensor SC43 Met.de.lichtsensor.SC43.bestaat.de.mogelijkheid.uw.planten.en.meubels.tegen. te.sterk.zonlicht.te.beschermen. De. lichtsensor. SC43. dient. altijd. zodanig. te. worden. aangebracht. dat. deze. de. zonnestralen.zo.vroeg.mogelijk.herkent..Wanneer.de.ingestelde.zonnewaarde. wordt. overschreden,. verschijnt. “ZON”. in. het. display.. De. rolluiken. of. de. jaloe- zieën.lopen.automatisch.naar.beneden.in.de.tussenpositie.of.tot.de.lichtsensor. SC43,.stopt.en.maakt.de.lichtsensor.SC43.weer.vrij. Schaduwfunctie: Wanneer.de.lichtwaarde.langer.dan.3.minuten.boven.de.drempelwaarde.is.->. loopt.het.rolluik.naar.beneden. Wanneer.de.lichtwaarde.langer.dan.15.minuten.onder.de.drempelwaarde.is.->. dan.loopt.het.rolluik.weer.naar.boven.. De.voorinstelling.van.de.drempelwaarde.is.06. Bij.de.waarde.--.is.de.zonbeschermingsfunctie.uitgeschakeld..De.helderheids- waarde.kan.worden.ingesteld.tussen.01.(zwaar.bewolkt).en.15.(directe.zonne- straling).

  • Seite 25: Montage/Aansluiting

    Montage/Aansluiting Montage SC43 aan de tijdschakelklok voor de lichtsensor Centronic TimeControl TC52 / tijdschakelklok draadloos voor de lichtsensor Cen- tronic TimeControl TC511 Montage aan het apparaat 1..Kort.de.kabel.in.op.de.gewenste.lengte.(bijv..met.een.zijkniptang).. ..Verwijder.de.isolatie.van.de.kabel.ca..5.mm. 3..Steek.de.kabel.in.de.aansluitklem. 4..Steek.de.aansluitklem.in.de.bus.(zie.afb.). Venstermontage SC43: Gelieve.vóór.de.bevestiging.van.de.sensor.het.vensterglas.grondig.te.reinigen. Bevestig.de.SC43.met.de.zuignap.aan.het.venster.

  • Seite 26: Instelling

    Montage- en gebruiksaanwijzing Instelling VAKANTIE, LICHTSENSOR (Vakantie OFF/ON, Zon/Schemer) Bedrijfsmodus MENU HOOFDMENU LICHT- MENU toets INSTELLING VAKANTIE OFF SENSOR 2 x indrukken AANWEZIG ? VAKANTIE ON SCHEMER 1.. Druk.op.de.MENU-toets. .. Om.het.menu.INSTELLING.te.selecteren,.op.de.+.toets.drukken.tot.INSTEL- LING.verschijnt. 3.. Bevestig.met.OK.. 4.. VAKANTIE.ON./.OFF.verschijnt. 5.. Bevestig.met.OK. Aanwijzing Dit dialoogvenster verschijnt alleen wanneer er een lichtsensor in het apparaat gestoken is. 6.. De.functie.VAKANTIE.is.bevestigd..ZON.verschijnt.. 7.. Een.tevoren.ingestelde.waarde.verschijnt. 8..

  • Seite 27: Technische.gegevens

    Technische gegevens Aard.van.de.beveiliging. IP.54 Toegelaten.omgevingstemperatuur. 0.bis.+55.°C Kabellengte. .m.(Artikelnummer:.403.000.004.0).of. 5.m.(Artikelnummer:.403.000.005.0) Reiniging Reinig.het.apparaat.uitsluitend.met.een.vochtige.doek..Gebruik.geen.reinigings- middelen.aangezien.deze.kunststof.kunnen.aantasten. Wat te doen, als ...? Storing Oorzaak Verhelpen Het.rolluik.loopt.ca.. De.ingestelde.zonwaarde. Controleer.de.schemer- 3.min..na.het.openen. is.bereikt.of.de.SC43.is. waarde.en.de.stand.van. weer.naar.beneden. afgedekt. de.SC43.aan.het.venster.. Deze.heeft.zich.evtl..los- gemaakt.van.het.venster. De.ingestelde.zonne-. Er.is.geen.SC43.inge- Controleer.de.SC43,. en.schemerparameters. stoken.of.de.lichtsensor,. aansluitkabel.en.aansluit- kunnen.niet.worden. resp..de.aansluitkabel.is. stekker. veranderd.of.worden. defect. niet.weergegeven. De.sensor.valt.van.het. Onvoldoende.hechting. Het.vensterglas.grondig.
  • Seite 28 Becker-Antriebe.GmbH 35764.Sinn/Germany www.becker-antriebe.com...
