I
SOSTITUZIONE PARTI DI
RICAMBIO

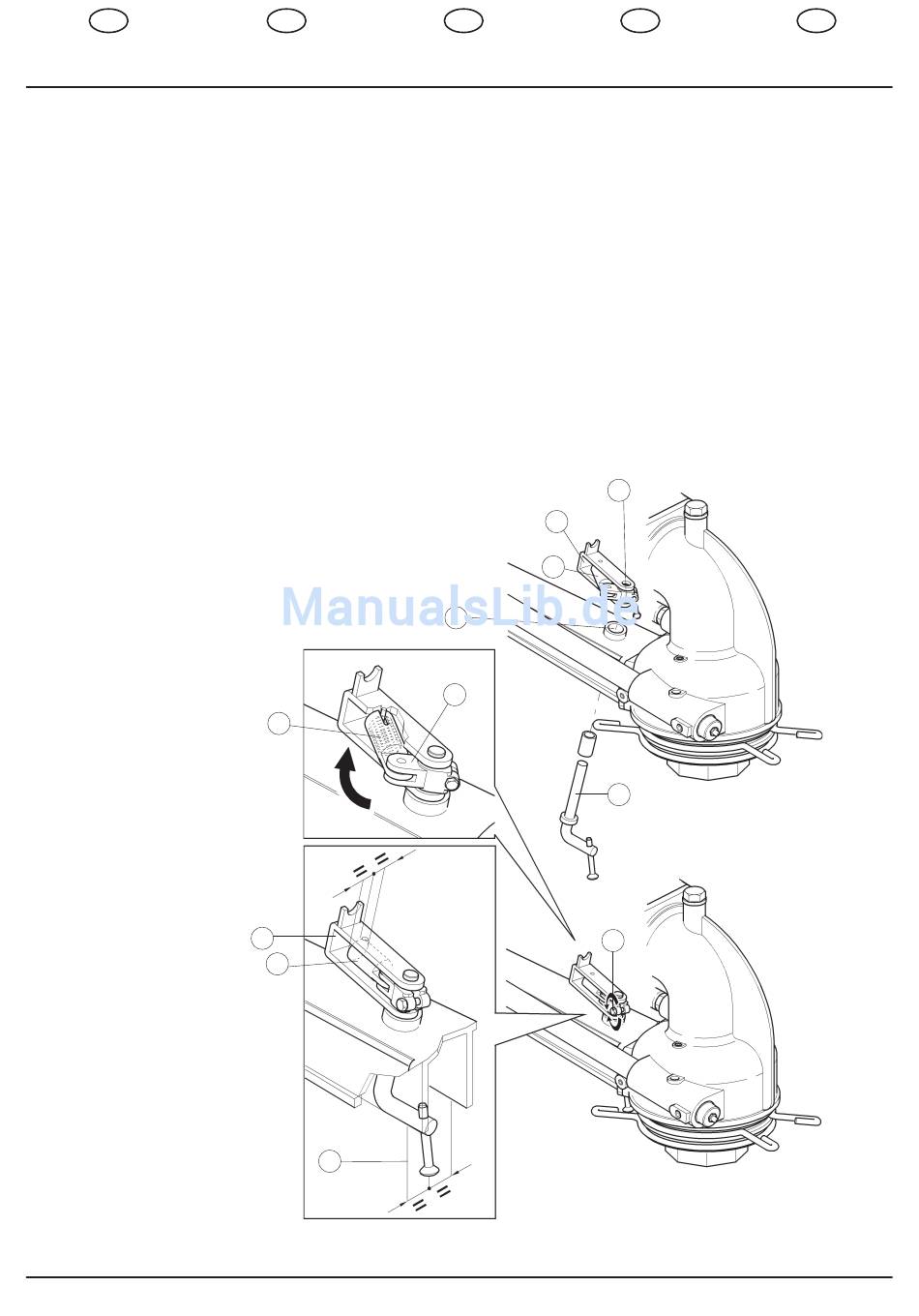

MONTAGGIO LEVE INVERSIONE
INSTALLING THE INVERSION LEVERS
MONTAGE DU LEVIER D'INVERSION
MONTAGE UMSCHALTHEBEL
MONTAJE PALANCAS INVERSORAS
Inserire (1) nel foro (2) del carter. Inserire il morsetto (3+4) nella spina della leva (5) e
posizionare questa nella parte superiore della leva (1). Caricare manualmente la molla
(6) spingendo il morsetto (3). Mantenendo la leva (1) centrata, stringere la vite (7)
controllando che il morsetto (3) esca ai lati della leva (5) in eguale misura, come indicato
in pos. 8.
Introduce (1) into the body's hole (2). Insert clip (3+4) in the lever's (5) pin and place
both on the lever's upper side (1). Manually charge the spring (6) pushing the clip (3).
While keeping the lever (1) centred, tighten the screw (7) and check that the clip (3) comes
out the lever's (5) sides in equal length, as indicated in pos. 8.
Introduire (1) dans le trou (2) du carter. Introduire la borne (3 et 4) dans la fiche du levier
(5) et les placer dans la partie supérieure du levier (1). Charger manuellement le ressort
(6) en poussant la borne (3). En maintenant le levier (1) centré, serrer la vis (7) en
contrôlant que la borne (3) dépasse des côtés du levier (5) en mesure égale, comme
indiqué en pos. 8.
(1) in das Loch (2) des Gehauses einführen. Die Klemme (3+4) in die Führung des Hebels
(5) einführen und am oberen Teil des Hebels positionieren. Die Feder (6) händisch durch
Drücken der Klemme (3) spannen. Den Hebel (1) zentriert halten, die Schraube (7)
anziehen, dabei kontrollieren, dap die Klemme (3) auf den Seiten des Hebels (5) in gleicher
Weise herauskommt, Wie in pos. 8 gezeigt.
Introducir (1) en la abertura (2) del carter. Introducir la morcita (3+4) en la toma de la
palanca (5) y ubicar en la parte superior de la palanca (1), cargar manualmente el resorte
(6), empujando la morcita (3) manteniendo la palanca (1) centrada. Ajustar el tornillo (7)
controlando que la misma (3) aparezca en los lados de la palanca (5) en igual medida,
como indicado en pos. 8.
GB
REPLACEMENT OF SPARE
PARTS
6
5
3
8
F
CHANGEMENT PIECES
DETACHEES
5
3
2
3
11
D
ERSETZEN DER
ERSATZTEILE
4
1
7
E
SOSTITUCIÓN
REPUESTOS
