MANUALE DI INSTALLAZIONE, USO, MANUTENZIONE E PARTI DI RICAMBIO
INSTALLATION, USE, MAINTENANCE AND SPARE PARTS MANUAL
MANUEL D'INSTALLATION, D'UTILISATION, DE MAINTENANCE ET DE PIÈCES DE RECHANGE
INSTALLATIONS-, GEBRAUCHS-, WARTUNGS- UND ERSATZTEILANLEITUNG
MANUAL DE INSTALACIÓN, USO, MANTENIMIENTO Y REPUESTOS
SENIOR
HIDRA
I
ITALIANO
ISTRUZIONI ORIGINALI
• Per eventuali chiarimenti interpellare il più vicino rivenditore
oppure rivolgersi direttamente a:
• For any further information please contact your local dealer or call:
• Pour tout renseignement complémentaire s'adresser au
revendeur le plus proche ou directement à:
• Im Zweifelsfall ober bei Rückfragen wenden Sie sich bitte an den
nächsten Wiederverkäufer oder direkt an:
• En caso de dudas, para eventuales aclaraciones, póngase en
contacto con el distribuidor más próximo o diríjase directa-
mente a:
GB
ENGLISH
TRANSLATION FROM
THE ORIGINAL
INSTRUCTIONS
F
FRANÇAIS
TRADUCTION DES
INSTRUCTIONS
ORIGINALES
SIME IDROMECCANICA S.r.l.
42016 Guastalla (RE) - Italy
Tel. +39 0522 824724 - Fax +39 0522 838257
E-mail: sime@sime-sprinklers.com
Web site: www.sime-sprinklers.com
DUPLEX
AMBO
D
DEUTSCH
ÜBERSETZUNG AUS
DEM ORIGINAL-
ANWEISUNGEN
Via P. Togliatti, 21
E
ESPANÕL
TRADUCCIÓN DE LAS
INSTRUCCIONES
ORIGINALES
Rev. 09 - 12/2020
Werbung
Inhaltsverzeichnis

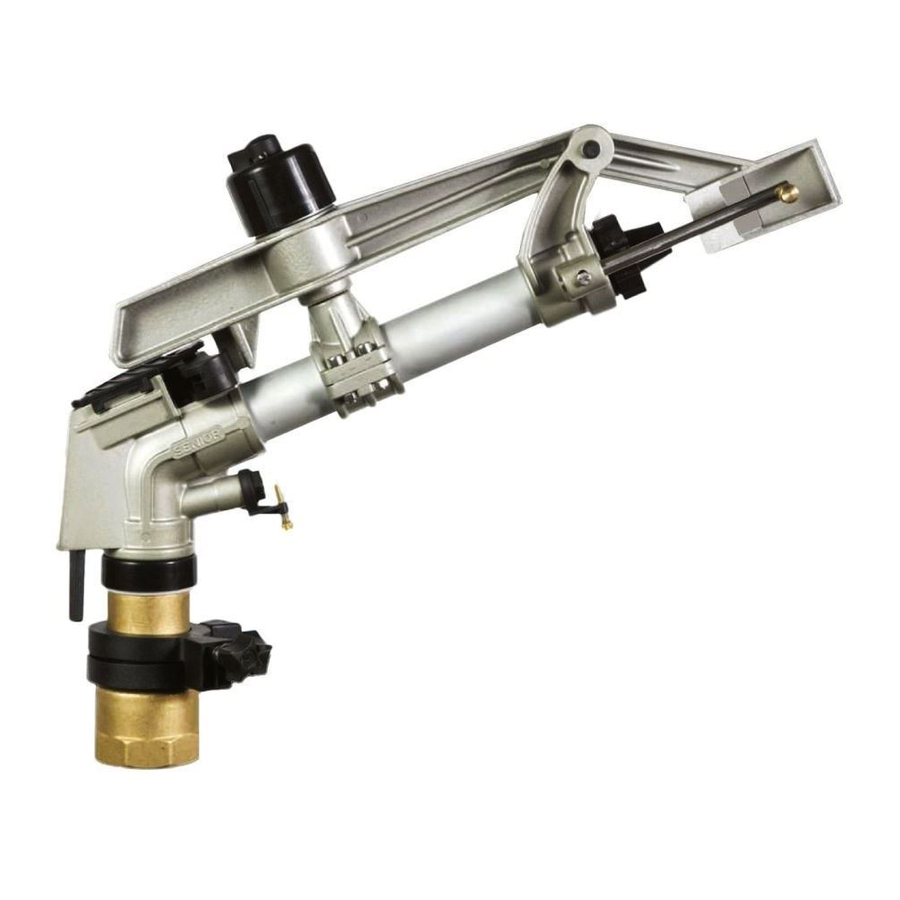

Verwandte Anleitungen für Sime SENIOR
